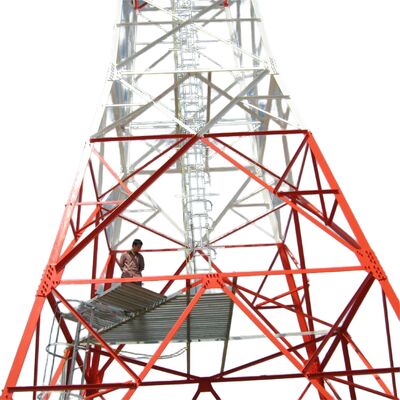

Trwała, 4-nożna, kątowa wieża stalowa ze śrubami, nakrętkami i podkładkami zgodnymi z normami ISO 898 i DIN 7990 dla niezawodności mechanicznej

JIAYAO CO.,LID

Czteronożna kątowa stalowa wieża sieciowa jest wolnostojącą, wytrzymałą konstrukcją stalową przeznaczoną do wspierania infrastruktury krytycznej.Charakteryzuje się kwadratowym, czworonożnym ramem i krzyżowym połączeniem siatkiW przeciwieństwie do wież, które polegają na zewnętrznych przewodach dla stabilności,ten samodzielny projekt stoi samodzielnie, dzięki czemu jest dostosowany do nurkowaniaŚrodowiska środowiskowe z obszarów miejskich do odległych regionów.

Opis produktu

Szczegóły dotyczące opakowania:Wieża telekomunikacyjna będzie wyposażona w galwanizowane pasy zgodnie z wymaganiami klienta.

Dostawa:Wysyłka w ciągu 20 dni po płatności z portu Tianjin

Członkowie wieży:Jedna stalowa wieża jest podzielona na kilka zestawów.

Śruby:Węzeł z włókien

Jaka jest ostatnia struktura czteronożnej stalowej wieży?

Struktura siatkowa czteronożnej stalowej wieży jest krzyżową ramą, która łączy cztery pionowe stalowe nogi.Pozostałe, z żeliwa lub stali, tworzy sieciowy wzór, który równomiernie rozprowadza obciążenia łącznie z własną wagą wieży, wagą sprzętu, wiatrem, siłami sejsmicznymi i ładunkami lodowymi łącznie na wszystkich czterech nogach.Ta struktura jest zintegrowana w całej wysokości wieży., uzupełniając spinalną konstrukcję wieży (szersza u podstawy, węższa u góry), aby zwiększyć integralność i stabilność strukturalną.Konfiguracja siatki równoważy wysoką wytrzymałość z lekką wydajnością, minimalizując zużycie materiałów, maksymalnie zwiększając zdolność nośną i odporność na ekstremalne warunki środowiskowe.zmniejszenie oporu wiatru i dalsza poprawa ogólnej stabilności wieży.

Jak zamontować antenę MW na czteronożnej stalowej wieży?- Nie.

Montowanie talerza mikrofalowego (MW) na czteronożnej stalowej wieży kątowej następuje zgodnie z systematycznym, bezpiecznym procesem:

1. Przygotowanie przed instalacją: Sprawdź zdolność nośną wieży, aby upewnić się, że może ona utrzymać wagę płyny MW (w tym płyny, uchwytu montażowego i powiązanego sprzętu).Sprawdź, czy konstrukcja wieży jest zgodna z odpowiednimi normami (.g., TIA/EIA-222-G/F) do montażu urządzeń.
2. Instalacja uchwytów: Przymocować dedykowane uchwyty antenowe/mikrofale (zaopatrzone w wieżę lub wykonane na zamówienie) do wstępnie wyznaczonych punktów mocowania na karoserii wieży lub platformie wyposażenia.Te uchwyty są mocowane przy użyciu śrub o wysokiej wytrzymałości (zgodnych z normą ISO 898 klasa 6.8/8.8) w celu zapewnienia mocnego połączenia z konstrukcją siatki lub nogami wieży.
3. Podnoszenie naczyń i umieszczanie: Wykorzystanie dźwigów lub specjalistycznego sprzętu podnoszącego do podnoszenia talerza MW do docelowej wysokości (zwykle na górnych sekcjach wieży lub dedykowanej platformie wyposażenia).Upewnij się, że płyta jest ustawiona z planowaną trasą komunikacji punkt-punkt (zgodnie z wymaganiami dostosować azimut i wysokość).
4. Zabezpieczenie talerza: Przymocować antenę MW do wstępnie zainstalowanych uchwytów za pomocą zgodnego sprzętu, przyciskając śruby do określonego momentu obrotowego za pomocą wykalibrowanych narzędzi.bez kołysania się ani ruchu.
5. Routing kablowy i integracjaW celu ochrony przed uszkodzeniami środowiskowymi przewoduje się kabły sygnałowe anteny przez zintegrowane tablice kablowe wieży.nadajniki/przyjmujące) przy podstawie wieży lub na platformie pośredniej, zapewniając odpowiednią izolację i wodoodporność.
6. Ostateczna inspekcja: Przeprowadzenie kontroli wizualnej, aby upewnić się, że antenka jest bezpiecznie zamontowana, uchwyty są nienaruszone i kable są prawidłowo zorganizowane.przestrzeganie protokołów bezpieczeństwa przez cały proces.

Jaka jest główna struktura czteronożnej stalowej wieży kątowej?

Główną strukturą czteronożnej stalowej wieży kątowej jest samonośna ramka zaprojektowana do stabilności i nośności, składająca się z trzech podstawowych elementów:

• Cztery pionowe nogi ze stali kątowej: Podstawowe elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji kwadratowej podstawy.Te nogi przenoszą całkowitą wagę wieży (w tym wyposażenie i obciążenia środowiskowe) na fundament.
• Połączenia z kratownicą: elementy stalowe krzyżowe (szkliwe stalowe lub kratkowe pręty), które łączą cztery nogi poziomo i przekątnie; system ten równomiernie rozkłada obciążenia na konstrukcję, zwiększa sztywność,i opiera się siłom bocznym (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór siatki wieży.
• Koniczne ramy: Wieża stopniowo zwęża się od podstawy do góry (szersza na dole, węższa na górze),optymalizacja integralności konstrukcyjnej poprzez koncentrację materiału tam, gdzie obciążenia są największe (u podstawy) i zmniejszenie oporu wiatru na wyższych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy wyposażenia, drabiny wspinaczkowe i tacy kablowe) są zintegrowane z ramą główną w celu wspierania praktycznej funkcjonalności,ale cztery pionowe nogi i połączenia sieciowe tworzą strukturalny rdzeń wieży.

Platforma, drabina z czteronożnej stalowej wieży kątowej

A. Platformy

• Celem: Służy jako podwyższona, stabilna przestrzeń robocza do instalacji, konserwacji lub inspekcji sprzętu (np. anteny MW, anteny 5G, urządzenia monitorujące) i komponentów wieży.Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas wspinaczki.
• Cechy projektowe: Zazwyczaj wykonana z stali ocynkowanej (zgodna z normą ASTM A123/ISO 1461 dotyczącą odporności na korozję) i zintegrowana z strukturą siatkową wieży na określonych wysokościach.Platformy mogą zawierać balustrady bezpieczeństwaSą one zaprojektowane tak, aby wspierać ciężar pracowników, narzędzi i sprzętu, dostosowując się do ogólnej zdolności nośnej wieży.
• Dostosowanie: Można go dodać na różnych wysokościach w zależności od potrzeb projektu (np. w pobliżu punktów montażu anteny lub w środku wieży w celu konserwacji).

B. drabina

• Celem: Dedykowany system dostępu bezpieczeństwa, który umożliwia pracownikom wspinanie się po wieży, aby dotrzeć do platform, sprzętu lub górnych sekcji do instalacji, inspekcji lub napraw.
• Cechy projektowe: Zbudowany z stali ocynkowanej dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi stopniami (zgodnie z normami bezpieczeństwa w branży) dla wygodnego wspinaczki.systemy zapobiegania upadkom (e)Na przykład, przewodniki kablowe do podłączeń), a czasami zamknięcia klatek w celu zapobiegania upadkom.
• Zgodność: Zaprojektowane zgodnie z przepisami dotyczącymi bezpieczeństwa i normami branżowymi (np. TIA/EIA-222-G/F), przy czym priorytetem jest ochrona pracowników podczas dostępu pionowego.

Łącznie platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do wyposażenia i komponentów na dużych wysokościach, wspierając bieżące działanie i konserwację.

- Nie.

Badanie galwanizacji wieży stalowej kątowej

Zacynkowanie jest niezbędną obróbką powierzchni dla czteronożnych, kątowych, stalowych wież sieciowych,zapewnienie długotrwałej odporności na korozję, aby wytrzymać trudne warunki zewnętrzne i wydłużyć żywotność wieży ponad 20 latPoniżej przedstawiono uproszczony przegląd jego badania ocynkowania:

1Podstawowe cele badań

• Zapewnienie wystarczającej grubości powłoki dla trwałej ochrony przed korozją.
• Sprawdź jednolitość powłoki cynkowej i silną adhezję (zapobieganie łuszczeniu/wypadaniu).
• Sprawdź, czy nie występują wady krytyczne (np. żółta stal, pęknięcia, otwory).
• Zgodność z normami międzynarodowymi (ASTM A123, ISO 1461).

2Główne metody badań (przeprowadzane po fabryce i instalacji)

• Gęstość powłoki: Używać magnesometrów grubości (nie niszczących) lub mikrometrów (niszczących tylko próbki); minimalna grubość 85-120 μm (grubość większa w trudnych warunkach).
• Przyłączenie: badanie gięcia (180°), badanie młotkiem lub badanie nożem w przejściu krzyżowym – nie dopuszcza się odciągania powłoki.
• Kontrola wizualna: Sprawdź, czy nie występuje żółta stal, pęknięcia, nierównomierne nagromadzenie cynku lub zanieczyszczenie; niewielkie nieprawidłowości są dopuszczalne, jeśli nie mają wpływu.
• Odporność na korozję: Badanie rozpylaczem soli (ASTM B117/ISO 9227) przez 100 ̇ 500 godzin (odporność na czerwoną rdzinę); opcjonalna długotrwała ekspozycja na pole.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia czystości cynku ≥98% i wykrycia zanieczyszczeń.

3Standardy zgodności

Należy przestrzegać ASTM (A123, B117, A572), ISO (1461, 9227, 898), kodów projektowania wieży (TIA/EIA-222-G/F) oraz lokalnych przepisów.

4. Kontrole na miejscu po instalacji

• Zmiar grubości w punktach krytycznych.
• W razie potrzeby sprawdź, czy nie wystąpiły uszkodzenia (porażenia, wgniecenia) i dopasowuj bogate w cynk farbę.
• Sprawdź integralność powłoki w otworach śrub i obszarach o wysokim zużyciu.

Badania te zapewniają niezawodność powłoki ocynkowanej, wspierając działania wieży w zastosowaniach infrastrukturalnych.

Proszę kliknąć tutaj, aby uzyskać więcej informacji!!!!!!

Opakowanie i wysyłka

Świadectwa

- Nie.Proszę kliknąć tutaj, aby uzyskać więcej informacji!!!!!!

Dostosowane do potrzeb rodzaje produktów i korzyści

Wieża samodzielna 
Wieża samonośna jest zwykle wieżą o 3 lub 4 nogach, a jej materiał to rurka stalowa lub stal kątowa.i kątowa wieża stalowa jest połączona maticami i śrubokrętami.
Charakterystyka:
1Mały współczynnik obciążenia wiatrem, silny opór wiatru.
2.Oszczędność zasobów ziemi, dogodna lokalizacja.
Wygodny transport i montaż.

Wieża stalowa
Wieża rurowa odnosi się do samodzielnie noszącej się wysokiej konstrukcji stalowej z kolumną wieżową wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta.Jego głównymi cechami jest to, że kolumna wieży trzech rur jest wykonana z rur stalowych, a sekcja ciała wieży ma kształt trójkąta, która jest konstrukcją stalową wysokiego poziomu różniącą się od stali kątowej.

Wieża Monopolu

Wieża monopołowa, jest powszechnie stosowanym typem, o pięknym wyglądzie, obejmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i jest przyjęta przez większość budownictwa.Korpus wieży przyjąć bardziej rozsądny sekcji, który jest połączony przez śrubę o wysokiej wytrzymałości lub połączenie pokrywające się (połączenie ślizgowe). Posiada cechy łatwej instalacji i może dostosować się do różnych skomplikowanych terenów.

Wieża Guyed 
Wieża z przewodu przewodowego ma nowy wygląd, a jej największą cechą jest wzmocnienie poprzez zastosowanie stalowego przewodu przewodowego.Jest lżejsza i tańsza od innych.Jest bardzo odpowiedni dla dużych obszarów geograficznych.

Wieża strażnicza
Wieża strażnicza jest wielofunkcyjnym budynkiem wykorzystywanym głównie do obserwacji otoczenia i odgrywa ważną rolę w wielu dziedzinach.Jego konstrukcja podkreśla harmonię i jedność z otoczeniem naturalnymWieże obserwacyjne zazwyczaj składają się z ciał wieży, platform, wież i drabin.z kompaktowymi i trwałymi konstrukcjami.

Zamaskowana wieża
Maskowana wieża drzew jest również rodzajem sztucznych drzew z bionicznej wieży drzew, na podstawie jak prawdziwy, plus skrupulatny projekt, gdy umieszczone wśród prawdziwych drzew w obszarze zwiedzania,Park i plac, będzie częścią natury.
Charakterystyka:
1Wspaniała struktura i wspaniały wygląd.
2. silna stabilność konstrukcyjna i długa żywotność.
3Niewielka powierzchnia i duży wpływ ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wieży telekomunikacyjnej i zatwierdzonym przez ISO9001.Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów.
Specjalizujemy się w projektowaniu i produkcji wieży stalowej kątowej, wieży stalowej rurowej, wieży monopołowej, wieży sosnowej, wieży z czopkami i wieży strażniczej.laboratoriumNasze surowce pochodzą z słynnych hut stalowych w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
