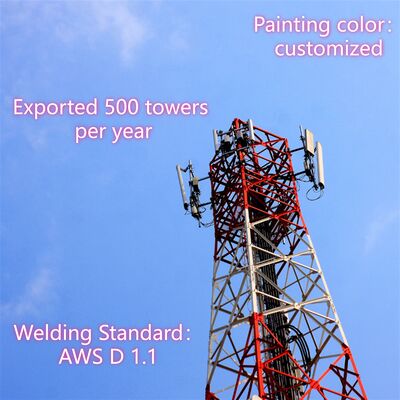

Wieża stalowa 4-nożna, kątowa wieża stalowa przeznaczona dla telekomunikacji, charakteryzująca się solidną konstrukcją i zgodnością z międzynarodowymi przepisami projektowymi

JIAYAO CO.,LID

Co to jestCzteronożna wieża stalowa?

Czteronożna kątowa stalowa wieża z siatkąjest samodzielną, wytrzymałą konstrukcją stalową przeznaczoną do wspierania infrastruktury krytycznej, charakteryzującą się kwadratową ramą o czterech nogach i krzyżowymi połączeniami sieciowymi,służy jako wiarygodny podstawa komunikacjiW odróżnieniu od wież, które opierają się na drutów zewnętrznych dla stabilności, ten samodzielny projekt stoi niezależnie,przystosowanie go do różnych środowisk, od obszarów miejskich po odległe regiony.

Opis produktu

Szczegóły dotyczące opakowania:Wieża telekomunikacyjna będzie wyposażona w galwanizowane pasy zgodnie z wymaganiami klienta.

Dostawa:Wysyłka w ciągu 20 dni po płatności z portu Tianjin

Członkowie wieży:Jedna stalowa wieża jest podzielona na kilka zestawów.

Śruby:Węzeł z włókien

Jaka jest ostatnia struktura czteronożnej stalowej wieży?

Struktura siatkowa czteronożnej stalowej wieży jest krzyżową ramą, która łączy cztery pionowe stalowe nogi.Pozostałe, z żeliwa lub stali, tworzy sieciowy wzór, który równomiernie rozprowadza obciążenia łącznie z własną wagą wieży, wagą sprzętu, wiatrem, siłami sejsmicznymi i ładunkami lodowymi łącznie na wszystkich czterech nogach.Ta struktura jest zintegrowana w całej wysokości wieży., uzupełniając spinalną konstrukcję wieży (szersza u podstawy, węższa u góry), aby zwiększyć integralność i stabilność strukturalną.Konfiguracja siatki równoważy wysoką wytrzymałość z lekką wydajnością, minimalizując zużycie materiałów, maksymalnie zwiększając zdolność nośną i odporność na ekstremalne warunki środowiskowe.zmniejszenie oporu wiatru i dalsza poprawa ogólnej stabilności wieży.

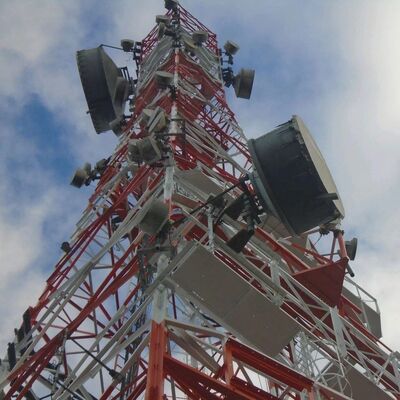

Jak zamontować antenę MW na czteronożnej stalowej wieży?- Nie.

Montowanie talerza mikrofalowego (MW) na czteronożnej stalowej wieży kątowej następuje zgodnie z systematycznym, bezpiecznym procesem:

1. Przygotowanie przed instalacją: Sprawdź zdolność nośną wieży, aby upewnić się, że może ona utrzymać wagę płyny MW (w tym płyny, uchwytu montażowego i powiązanego sprzętu).Sprawdź, czy konstrukcja wieży jest zgodna z odpowiednimi normami (.g., TIA/EIA-222-G/F) do montażu urządzeń.
2. Instalacja uchwytów: Przymocować dedykowane uchwyty antenowe/mikrofale (zaopatrzone w wieżę lub wykonane na zamówienie) do wstępnie wyznaczonych punktów mocowania na karoserii wieży lub platformie wyposażenia.Te uchwyty są mocowane przy użyciu śrub o wysokiej wytrzymałości (zgodnych z normą ISO 898 klasa 6.8/8.8) w celu zapewnienia mocnego połączenia z konstrukcją siatki lub nogami wieży.
3. Podnoszenie naczyń i umieszczanie: Wykorzystanie dźwigów lub specjalistycznego sprzętu podnoszącego do podnoszenia talerza MW do docelowej wysokości (zwykle na górnych sekcjach wieży lub dedykowanej platformie wyposażenia).Upewnij się, że płyta jest ustawiona z planowaną trasą komunikacji punkt-punkt (zgodnie z wymaganiami dostosować azimut i wysokość).
4. Zabezpieczenie talerza: Przymocować antenę MW do wstępnie zainstalowanych uchwytów za pomocą zgodnego sprzętu, przyciskając śruby do określonego momentu obrotowego za pomocą wykalibrowanych narzędzi.bez kołysania się ani ruchu.
5. Routing kablowy i integracjaW celu ochrony przed uszkodzeniami środowiskowymi przewoduje się kabły sygnałowe anteny przez zintegrowane tablice kablowe wieży.nadajniki/przyjmujące) przy podstawie wieży lub na platformie pośredniej, zapewniając odpowiednią izolację i wodoodporność.
6. Ostateczna inspekcja: Przeprowadzenie kontroli wizualnej, aby upewnić się, że antenka jest bezpiecznie zamontowana, uchwyty są nienaruszone i kable są prawidłowo zorganizowane.przestrzeganie protokołów bezpieczeństwa przez cały proces.

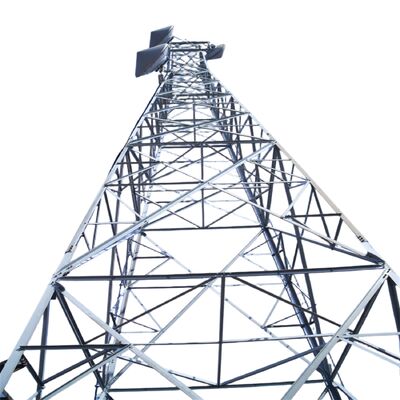

Jaka jest główna struktura czteronożnej stalowej wieży kątowej?

Główną strukturą czteronożnej stalowej wieży kątowej jest samonośna ramka zaprojektowana do stabilności i nośności, składająca się z trzech podstawowych elementów:

• Cztery pionowe nogi ze stali kątowej: Podstawowe elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji kwadratowej podstawy.Te nogi przenoszą całkowitą wagę wieży (w tym wyposażenie i obciążenia środowiskowe) na fundament.
• Połączenia z kratownicą: elementy stalowe krzyżowe (szkliwe stalowe lub kratkowe pręty), które łączą cztery nogi poziomo i przekątnie; system ten równomiernie rozkłada obciążenia na konstrukcję, zwiększa sztywność,i opiera się siłom bocznym (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór siatki wieży.
• Koniczne ramy: Wieża stopniowo zwęża się od podstawy do góry (szersza na dole, węższa na górze),optymalizacja integralności konstrukcyjnej poprzez koncentrację materiału tam, gdzie obciążenia są największe (u podstawy) i zmniejszenie oporu wiatru na wyższych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy wyposażenia, drabiny wspinaczkowe i tacy kablowe) są zintegrowane z ramą główną w celu wspierania praktycznej funkcjonalności,ale cztery pionowe nogi i połączenia sieciowe tworzą strukturalny rdzeń wieży.

Platforma, drabina z czteronożnej stalowej wieży kątowej

A. Platformy

• Celem: Służy jako podwyższona, stabilna przestrzeń robocza do instalacji, konserwacji lub inspekcji sprzętu (np. anteny MW, anteny 5G, urządzenia monitorujące) i komponentów wieży.Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas wspinaczki.
• Cechy projektowe: Zazwyczaj wykonana z stali ocynkowanej (zgodna z normą ASTM A123/ISO 1461 dotyczącą odporności na korozję) i zintegrowana z strukturą siatkową wieży na określonych wysokościach.Platformy mogą zawierać balustrady bezpieczeństwaSą one zaprojektowane tak, aby wspierać ciężar pracowników, narzędzi i sprzętu, dostosowując się do ogólnej zdolności nośnej wieży.
• Dostosowanie: Można go dodać na różnych wysokościach w zależności od potrzeb projektu (np. w pobliżu punktów montażu anteny lub w środku wieży w celu konserwacji).

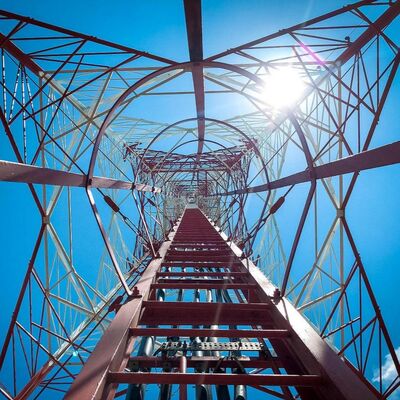

B. drabina

• Celem: Dedykowany system dostępu bezpieczeństwa, który umożliwia pracownikom wspinanie się po wieży, aby dotrzeć do platform, sprzętu lub górnych sekcji do instalacji, inspekcji lub napraw.
• Cechy projektowe: Zbudowany z stali ocynkowanej dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi stopniami (zgodnie z normami bezpieczeństwa w branży) dla wygodnego wspinaczki.systemy zapobiegania upadkom (e)Na przykład, przewodniki kablowe do podłączeń), a czasami zamknięcia klatek w celu zapobiegania upadkom.
• Zgodność: Zaprojektowane zgodnie z przepisami dotyczącymi bezpieczeństwa i normami branżowymi (np. TIA/EIA-222-G/F), przy czym priorytetem jest ochrona pracowników podczas dostępu pionowego.

Łącznie platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do wyposażenia i komponentów na dużych wysokościach, wspierając bieżące działanie i konserwację.

- Nie.

Badanie galwanizacji wieży stalowej kątowej

Zacynkowanie jest niezbędną obróbką powierzchni dla czteronożnych, kątowych, stalowych wież sieciowych,zapewnienie długotrwałej odporności na korozję, aby wytrzymać trudne warunki zewnętrzne i wydłużyć żywotność wieży ponad 20 latPoniżej przedstawiono uproszczony przegląd jego badania ocynkowania:

1Podstawowe cele badań

• Zapewnienie wystarczającej grubości powłoki dla trwałej ochrony przed korozją.
• Sprawdź jednolitość powłoki cynkowej i silną adhezję (zapobieganie łuszczeniu/wypadaniu).
• Sprawdź, czy nie występują wady krytyczne (np. żółta stal, pęknięcia, otwory).
• Zgodność z normami międzynarodowymi (ASTM A123, ISO 1461).

2Główne metody badań (przeprowadzane po fabryce i instalacji)

• Gęstość powłoki: Używać magnesometrów grubości (nie niszczących) lub mikrometrów (niszczących tylko próbki); minimalna grubość 85-120 μm (grubość większa w trudnych warunkach).
• Przyłączenie: badanie gięcia (180°), badanie młotkiem lub badanie nożem w przejściu krzyżowym – nie dopuszcza się odciągania powłoki.
• Kontrola wizualna: Sprawdź, czy nie występuje żółta stal, pęknięcia, nierównomierne nagromadzenie cynku lub zanieczyszczenie; niewielkie nieprawidłowości są dopuszczalne, jeśli nie mają wpływu.
• Odporność na korozję: Badanie rozpylaczem soli (ASTM B117/ISO 9227) przez 100 ̇ 500 godzin (odporność na czerwoną rdzinę); opcjonalna długotrwała ekspozycja na pole.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia czystości cynku ≥98% i wykrycia zanieczyszczeń.

3Standardy zgodności

Należy przestrzegać ASTM (A123, B117, A572), ISO (1461, 9227, 898), kodów projektowania wieży (TIA/EIA-222-G/F) oraz lokalnych przepisów.

4. Kontrole na miejscu po instalacji

• Zmiar grubości w punktach krytycznych.
• W razie potrzeby sprawdź, czy nie wystąpiły uszkodzenia (porażenia, wgniecenia) i dopasowuj bogate w cynk farbę.
• Sprawdź integralność powłoki w otworach śrub i obszarach o wysokim zużyciu.

Badania te zapewniają niezawodność powłoki ocynkowanej, wspierając działania wieży w zastosowaniach infrastrukturalnych.

Proszę kliknąć tutaj, aby uzyskać więcej informacji!!!!!!

Opakowanie i wysyłka

Świadectwa

- Nie.Proszę kliknąć tutaj, aby uzyskać więcej informacji!!!!!!

Dostosowane do potrzeb rodzaje produktów i korzyści

Wieża samodzielna 
Wieża samonośna jest zwykle wieżą o 3 lub 4 nogach, a jej materiał to rurka stalowa lub stal kątowa.i kątowa wieża stalowa jest połączona maticami i śrubokrętami.
Charakterystyka:
1Mały współczynnik obciążenia wiatrem, silny opór wiatru.
2.Oszczędność zasobów ziemi, dogodna lokalizacja.
Wygodny transport i montaż.

Wieża stalowa
Wieża rurowa odnosi się do samodzielnie noszącej się wysokiej konstrukcji stalowej z kolumną wieżową wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta.Jego głównymi cechami jest to, że kolumna wieży trzech rur jest wykonana z rur stalowych, a sekcja ciała wieży ma kształt trójkąta, która jest konstrukcją stalową wysokiego poziomu różniącą się od stali kątowej.

Wieża Monopolu

Wieża monopołowa, jest powszechnie stosowanym typem, o pięknym wyglądzie, obejmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i jest przyjęta przez większość budownictwa.Korpus wieży przyjąć bardziej rozsądny sekcji, który jest połączony przez śrubę o wysokiej wytrzymałości lub połączenie pokrywające się (połączenie ślizgowe). Posiada cechy łatwej instalacji i może dostosować się do różnych skomplikowanych terenów.

Wieża Guyed 
Wieża z przewodu przewodowego ma nowy wygląd, a jej największą cechą jest wzmocnienie poprzez zastosowanie stalowego przewodu przewodowego.Jest lżejsza i tańsza od innych.Jest bardzo odpowiedni dla dużych obszarów geograficznych.

Wieża strażnicza
Wieża strażnicza jest wielofunkcyjnym budynkiem wykorzystywanym głównie do obserwacji otoczenia i odgrywa ważną rolę w wielu dziedzinach.Jego konstrukcja podkreśla harmonię i jedność z otoczeniem naturalnymWieże obserwacyjne zazwyczaj składają się z ciał wieży, platform, wież i drabin.z kompaktowymi i trwałymi konstrukcjami.

Zamaskowana wieża
Maskowana wieża drzew jest również rodzajem sztucznych drzew z bionicznej wieży drzew, na podstawie jak prawdziwy, plus skrupulatny projekt, gdy umieszczone wśród prawdziwych drzew w obszarze zwiedzania,Park i plac, będzie częścią natury.
Charakterystyka:
1Wspaniała struktura i wspaniały wygląd.
2. silna stabilność konstrukcyjna i długa żywotność.
3Niewielka powierzchnia i duży wpływ ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wieży telekomunikacyjnej i zatwierdzonym przez ISO9001.Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów.
Specjalizujemy się w projektowaniu i produkcji wieży stalowej kątowej, wieży stalowej rurowej, wieży monopołowej, wieży sosnowej, wieży z czopkami i wieży strażniczej.laboratoriumNasze surowce pochodzą z słynnych hut stalowych w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
