Stalowe budynki 4 nogi kątowe ze stali wieża z muszelkami śruby i płytki spełniające normy DIN 7990 i ISO 6507 1 dla zabezpieczenia i montażu

JIAYAO CO.,LID

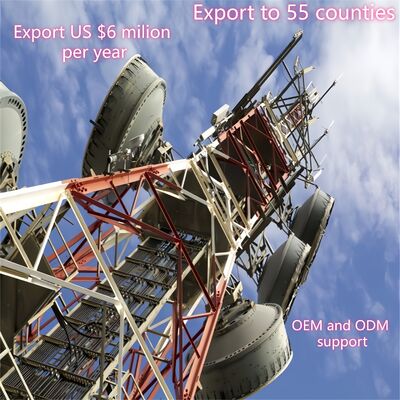

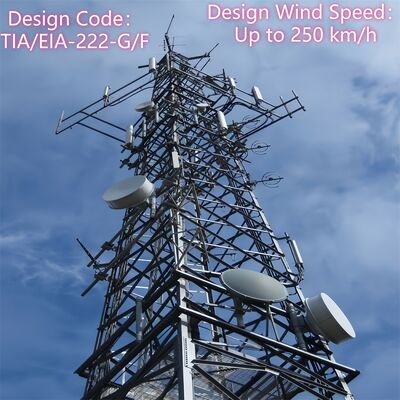

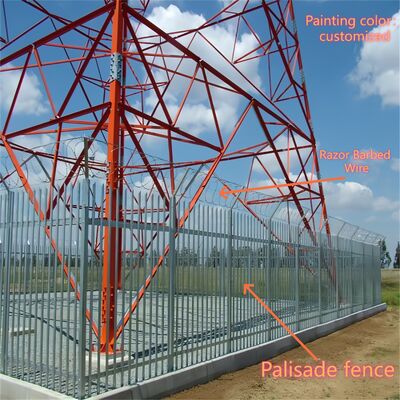

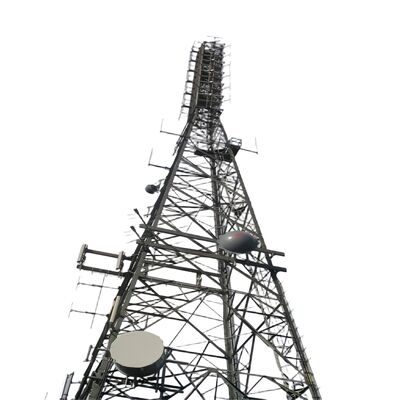

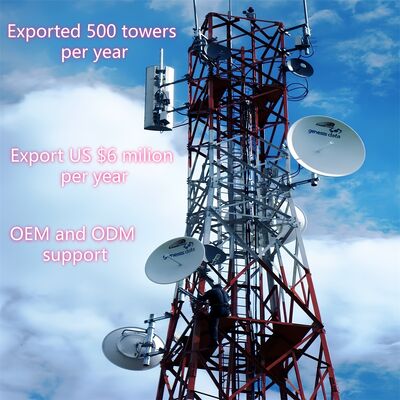

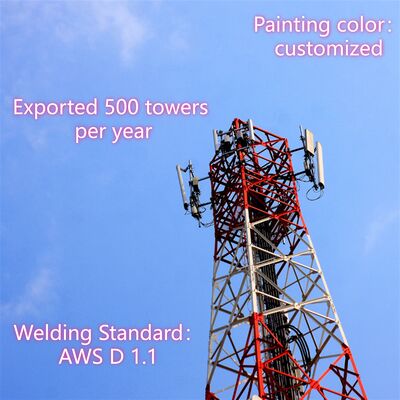

Co to jest4-nożna, kątowa wieża kratowa ze stali?

4-nożna, kątowa wieża kratowa ze stali to wolnostojąca, wytrzymała konstrukcja stalowa przeznaczona do wsparcia krytycznej infrastruktury. Charakteryzuje się kwadratową ramą z czterema nogami i kratownicowymi połączeniami krzyżowymi, służąc jako niezawodny kręgosłup dla komunikacji, przesyłu energii i innych zastosowań przemysłowych na całym świecie. W przeciwieństwie do wież linowych, które opierają się na zewnętrznych przewodach dla stabilności, ta samonośna konstrukcja stoi niezależnie, dzięki czemu jest przystosowana do różnorodnych środowisk, od obszarów miejskich po odległe regiony.

Opis produktu

Szczegóły pakowania: Wieża telekomunikacyjna będzie wiązana za pomocą ocynkowanych taśm zgodnie z wymaganiami klienta.

Dostawa:Wysyłka w ciągu 20 dni po dokonaniu płatności z portu w Tianjin

Elementy wieży: Jedna stalowa wieża jest podzielona na kilka wiązek.

Śruby: Torba Pacrum.lon lub stal

Jaka jest struktura kratowa 4-nożnej kątowej wieży stalowej?

Struktura kratowa 4-nożnej kątowej wieży stalowej to krzyżowy, kratownicowy szkielet, który łączy cztery pionowe kątowe stalowe nogi wieży. Składa się z połączonych ze sobą stalowych elementów (zazwyczaj kątowej stali lub prętów kratowych), tworzy wzór przypominający sieć, który równomiernie rozkłada obciążenia - w tym własny ciężar wieży, ciężar sprzętu, wiatr, siły sejsmiczne i obciążenia lodem - na wszystkie cztery nogi. Ta konstrukcja jest zintegrowana na całej wysokości wieży, uzupełniając zwężającą się konstrukcję wieży (szerszą u podstawy, węższą u góry), aby zwiększyć integralność strukturalną i stabilność. Konfiguracja kratowa równoważy wysoką wytrzymałość z lekką wydajnością, minimalizując zużycie materiału, jednocześnie maksymalizując nośność i odporność na ekstremalne warunki środowiskowe. Ułatwia również przepływ powietrza, zmniejszając opór wiatru i dodatkowo poprawiając ogólną stabilność wieży.

Jak zamontować antenę MW na 4-nożnej kątowej wieży stalowej?​

Montaż anteny mikrofalowej (MW) na 4-nożnej kątowej wieży stalowej przebiega zgodnie z systematycznym procesem zgodnym z zasadami bezpieczeństwa:

1. Przygotowanie przed instalacją: Sprawdź nośność wieży, aby upewnić się, że może utrzymać ciężar anteny MW (w tym antenę, wspornik montażowy i powiązany sprzęt). Sprawdź, czy konstrukcja wieży jest zgodna z odpowiednimi normami (np. TIA/EIA-222-G/F) dotyczącymi montażu sprzętu.
2. Montaż wsporników: Przymocuj dedykowane wsporniki antenowe/mikrofalowe (dostarczone z wieżą lub wykonane na zamówienie) do wstępnie wyznaczonych punktów montażowych na korpusie wieży lub platformie sprzętowej. Wsporniki te są mocowane za pomocą wytrzymałych śrub (zgodnych z normą ISO 898 klasa 6.8/8.8), aby zapewnić mocne połączenie z konstrukcją kratową lub nogami wieży.
3. Podnoszenie i pozycjonowanie anteny: Użyj dźwigów lub specjalistycznego sprzętu podnoszącego, aby podnieść antenę MW na docelową wysokość (zazwyczaj na górnych sekcjach wieży lub na dedykowanej platformie sprzętowej). Upewnij się, że antena jest wyrównana z zamierzoną ścieżką komunikacji punkt-punkt (dostosuj azymut i elewację zgodnie z wymaganiami).
4. Zabezpieczanie anteny: Przymocuj antenę MW do wstępnie zainstalowanych wsporników za pomocą kompatybilnego sprzętu, dokręcając śruby do określonego momentu za pomocą skalibrowanych narzędzi. Upewnij się, że antena jest wypoziomowana i stabilna, bez chybotania ani ruchu.
5. Prowadzenie kabli i integracja: Poprowadź kable sygnałowe anteny przez zintegrowane korytka kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłącz kable do odpowiedniego sprzętu (np. nadajników/odbiorników) u podstawy wieży lub na platformie pośredniej, zapewniając odpowiednią izolację i wodoodporność.
6. Kontrola końcowa: Przeprowadź kontrolę wizualną, aby potwierdzić, że antena jest bezpiecznie zamontowana, wsporniki są nienaruszone, a kable są prawidłowo ułożone. Przetestuj transmisję sygnału anteny, aby zweryfikować wyrównanie i funkcjonalność, przestrzegając protokołów bezpieczeństwa w całym procesie.

Jaka jest główna konstrukcja 4-nożnej kątowej wieży stalowej?

Główna konstrukcja 4-nożnej kątowej wieży stalowej to samonośny szkielet zaprojektowany z myślą o stabilności i nośności, składający się z trzech podstawowych elementów:

• Cztery pionowe kątowe stalowe nogi: Podstawowe elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji kwadratowej podstawy. Nogi te przenoszą całkowity ciężar wieży (w tym obciążenia sprzętu i środowiska) na fundament.
• Połączenia kratownicowe: Krzyżowe stalowe elementy (kątowa stal lub pręty kratowe), które łączą cztery nogi poziomo i po przekątnej. Ten system kratownicowy równomiernie rozkłada obciążenia na całej konstrukcji, zwiększa sztywność i wytrzymuje siły boczne (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór kratowy wieży.
• Zwężająca się konstrukcja ramy: Wieża zwęża się stopniowo od podstawy do góry (szersza na dole, węższa na górze), optymalizując integralność strukturalną poprzez koncentrację materiału tam, gdzie obciążenia są najcięższe (u podstawy) i zmniejszając opór wiatru na większych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy sprzętowe, drabiny i korytka kablowe) są zintegrowane z głównym szkieletem, aby wspierać praktyczną funkcjonalność, ale cztery pionowe nogi i połączenia kratownicowe tworzą strukturalny kręgosłup wieży.

Platforma, drabina 4-nożnej kątowej wieży stalowej

A. Platforma

• Cel: Służy jako podwyższone, stabilne miejsce pracy do instalacji, konserwacji lub inspekcji sprzętu (np. anten MW, anten 5G, urządzeń nadzoru) i elementów wieży. Zapewnia również bezpieczny punkt odpoczynku dla pracowników podczas wspinaczki.
• Cechy konstrukcyjne: Zazwyczaj wykonana ze stali ocynkowanej (zgodnej z ASTM A123/ISO 1461 dla odporności na korozję) i zintegrowana z konstrukcją kratową wieży na określonych wysokościach. Platformy mogą zawierać barierki ochronne, powierzchnie antypoślizgowe i włazy dostępowe, aby zapewnić bezpieczeństwo pracowników. Zostały zaprojektowane tak, aby utrzymać ciężar pracowników, narzędzi i sprzętu, zgodnie z ogólną nośnością wieży.
• Dostosowywanie: Można dodawać na wielu wysokościach w oparciu o potrzeby projektu (np. w pobliżu punktów montażu anten lub w połowie wieży w celu konserwacji).

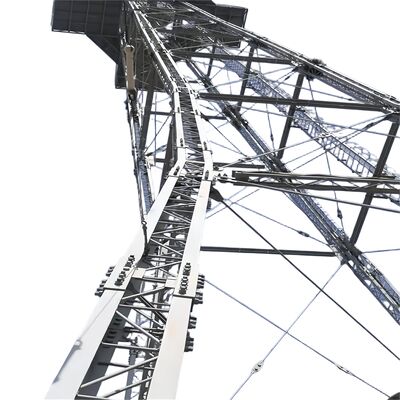

B. Drabina

• Cel: Dedykowany system dostępu bezpieczeństwa, który pozwala pracownikom wspinać się na wieżę, aby dotrzeć do platform, sprzętu lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana ze stali ocynkowanej dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z branżowymi normami bezpieczeństwa) dla wygodnego wspinania się. Kluczowe elementy bezpieczeństwa obejmują poręcze, systemy powstrzymywania upadku (np. prowadnice kablowe dla uprzęży), a czasem obudowy klatkowe, aby zapobiec upadkom. Drabina jest przymocowana pionowo do nóg wieży lub kratownicy, zapewniając bezpieczną, stabilną ścieżkę.
• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i standardami branżowymi (np. TIA/EIA-222-G/F), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do sprzętu i komponentów na dużych wysokościach, wspierając bieżącą eksploatację i konserwację.

​

Testowanie ocynkowanej kątowej wieży stalowej

Ocynkowanie to istotna obróbka powierzchni 4-nożnych kątowych wież kratowych ze stali, zapewniająca długotrwałą odporność na korozję, aby wytrzymać trudne warunki zewnętrzne i przedłużyć żywotność wieży ponad 20 lat. Poniżej znajduje się uproszczony przegląd testowania ocynkowania:

1. Główne cele testowania

• Zapewnienie wystarczającej grubości powłoki dla trwałej ochrony przed korozją.
• Sprawdzenie jednorodności powłoki cynkowej i silnej przyczepności (zapobieganie łuszczeniu się/odpryskiwaniu).
• Sprawdzenie braku krytycznych wad (np. goła stal, pęknięcia, wżery).
• Zgodność z międzynarodowymi standardami (ASTM A123, ISO 1461).

2. Kluczowe metody testowania (przeprowadzane po fabryce i po instalacji)

• Grubość powłoki: Użyj magnetycznych mierników grubości (nieniszczących) lub mikrometrów (tylko próbki niszczące); minimum 85–120 μm (grubsze dla trudnych warunków).
• Przyczepność: Test zginania (180°), test młotkiem lub test krzyżowy nożem - brak odrywania powłoki.
• Kontrola wizualna: Sprawdź obecność gołej stali, pęknięć, nierównomiernego narostu cynku lub zanieczyszczeń; drobne nieregularności są dopuszczalne, jeśli nie mają wpływu.
• Odporność na korozję: Test w komorze solnej (ASTM B117/ISO 9227) przez 100–500 godzin (odporność na rdzę czerwoną); opcjonalna długotrwała ekspozycja w terenie.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia ≥98% czystości cynku i wykrycia zanieczyszczeń.

3. Standardy zgodności

Przestrzegaj ASTM (A123, B117, A572), ISO (1461, 9227, 898), kodów projektowych wież (TIA/EIA-222-G/F) i lokalnych przepisów.

4. Kontrole punktowe po instalacji

• Ponownie zmierz grubość na krytycznych połączeniach.
• Sprawdź uszkodzenia (zadrapania, wgniecenia) i w razie potrzeby uzupełnij farbą bogatą w cynk.
• Sprawdź integralność powłoki w otworach na śruby i obszarach narażonych na duże zużycie.

To testowanie zapewnia niezawodność powłoki ocynkowanej, wspierając działanie wieży w zastosowaniach infrastrukturalnych.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Pakowanie i wysyłka

Certyfikaty

​Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zwykle wieża 3- lub 4-nożna, a jej materiałem jest rura stalowa lub stal kątowa. Jeśli chodzi o połączenie, wieża rurowa jest połączona kołnierzem, a wieża ze stali kątowej jest połączona nakrętkami i śrubami. 
Cechy: 
1. Mały współczynnik obciążenia wiatrem, duża odporność na wiatr. 
2. Oszczędzaj zasoby gruntowe, wygodna lokalizacja. 
Wygodny transport i instalacja. 

Wieża ze stali rurowej
Wieża rurowa odnosi się do samonośnej, wysokiej konstrukcji stalowej z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główną cechą jest to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży ma kształt trójkąta, co jest wysoką konstrukcją stalową inną niż stal kątowa.

Wieża monopola

Wieża monopola to powszechnie stosowany typ, o pięknym wyglądzie, zajmujący małą powierzchnię od 9 do 18 metrów kwadratowych, opłacalny i przyjęty przez większość budownictwa. Korpus wieży przyjmuje bardziej rozsądną sekcję, która jest połączona za pomocą śruby o wysokiej wytrzymałości lub zakładki (połączenie ślizgowe). Ma cechy łatwej instalacji i może dostosować się do różnych skomplikowanych miejsc w terenie.

Wieża linowa 
Wieża linowa ma nowatorski wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowego drutu linowego. Wieża linowa jest powszechnym rodzajem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza niż inne. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża strażnicza
Wieża strażnicza to wielofunkcyjny budynek, który służy głównie do obserwacji otaczającego środowiska i odgrywa ważną rolę w wielu dziedzinach. Jej konstrukcja podkreśla harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zwykle skoordynowany z otoczeniem. Wieże obserwacyjne składają się zwykle z korpusów wież, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Wieża maskująca drzewo
Wieża maskująca drzewo to także rodzaj sztucznych drzew wieży Bionic, na podstawie jak prawdziwe, plus skrupulatny projekt, gdy umieszczone wśród prawdziwych drzew w strefie turystycznej, parku i na placu, będzie częścią natury. 
Cechy: 
1. Znakomita konstrukcja i wspaniały wygląd. 
2. Silna stabilność konstrukcyjna i długa żywotność. 
3. Mały obszar pokrycia i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych i zatwierdzonym przez ISO9001. Zobowiązujemy się do dostarczania klientom najbardziej zoptymalizowanych rozwiązań i najlepszej wieży komunikacyjnej. Wiele produktów zostało wyeksportowanych do USA, Europy i innych 55 różnych krajów.
Specjalizujemy się w projektowaniu i produkcji wież ze stali kątowej, wież ze stali rurowej, wież monopoli, wież sosnowych, wież linowych i wież strażniczych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, ocynkowanie i działy wież stalowych. Nasze surowce pochodzą ze znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​

Jeśli tego potrzebujesz, zapraszamy Cię 24 godziny na dobę!
