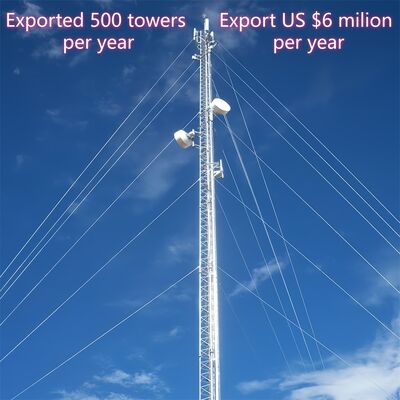

Wieża odciągowa (zwana również wieżą odciągową) to wysoka, smukła konstrukcja, która opiera się na zewnętrznych odciągach (wysokowytrzymałych stalowych linach) dla stabilności – w przeciwieństwie do wież samonośnych, które stoją niezależnie. Taka konstrukcja pozwala na osiągnięcie większych wysokości przy mniejszej ilości materiału konstrukcyjnego, co czyni ją opłacalnym wyborem w zastosowaniach wymagających rozległego zasięgu lub wysokości.

1. Specyfikacje

Co stanowi korpus wieży odciągowej?

Korpus wieży odciągowej (masztu odciągowego) to centralna, smukła konstrukcja nośna, która wspiera anteny, czujniki lub inne urządzenia, opierając się na zewnętrznych odciągach dla stabilności bocznej (zamiast sztywności samonośnej). Zazwyczaj wykonany jako stalowa konstrukcja rurowa lub kratownicowa, jest węższy od wież samonośnych i ma zwężający się kształt (szerszy u podstawy, węższy u góry), aby zoptymalizować rozkład obciążeń i odporność na wiatr. Korpus wieży jest wykonany z galwanizowanej stali konstrukcyjnej (zgodnej z normami ASTM A36/S235JR), aby zapewnić odporność na korozję i długotrwałą trwałość w warunkach zewnętrznych. Służy jako podstawa montażowa dla kluczowych akcesoriów, takich jak drabiny, mocowania anten i korytka kablowe, a jego modułowa konstrukcja pozwala na dostosowanie wysokości od 30 m do ponad 200 m, w zależności od zastosowania, takiego jak nadawanie, telekomunikacja lub monitorowanie meteorologiczne.

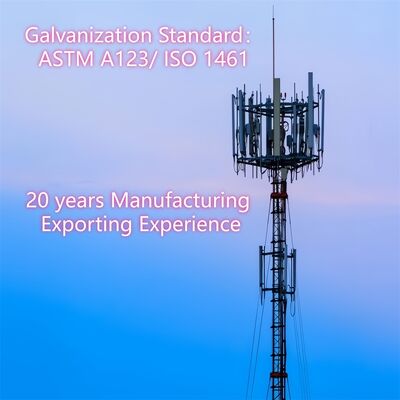

Jak zamontować antenę na wieży odciągowej?

Montaż anteny na wieży odciągowej odbywa się w sposób uporządkowany, zgodny z przepisami bezpieczeństwa, zgodnie z projektem wieży i normami branżowymi:

1. Przygotowanie przed instalacją: Sprawdzić nośność wieży, aby upewnić się, że może ona utrzymać ciężar anteny (w tym osprzęt i powiązane kable). Skontrolować korpus wieży pod kątem korozji, uszkodzeń strukturalnych lub luźnych połączeń oraz potwierdzić zgodność z lokalnymi przepisami bezpieczeństwa (np. IEC 62305 w zakresie ochrony odgromowej).
2. Montaż mocowania anteny: Zamontować dedykowane mocowania anten (zintegrowane akcesoria wieży) w wyznaczonych punktach na korpusie wieży. Mocowania te są zazwyczaj zabezpieczane za pomocą śrub o wysokiej wytrzymałości, kompatybilnych z galwanizowaną stalową konstrukcją wieży, zapewniając solidne połączenie, które wytrzymuje siły wiatru i wibracje.
3. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny na docelową wysokość (strategicznie wybraną dla optymalnego zasięgu sygnału). Wyrównać antenę z zamierzonym kierunkiem transmisji/odbioru, używając narzędzi laserowych lub mierników wyrównania dla precyzji.
4. Mocowanie anteny: Zamocować antenę do zainstalowanych wcześniej mocowań za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego, aby zapobiec ruchom. Upewnić się, że antena jest wypoziomowana i stabilna, bez luzów, które mogłyby wpłynąć na wydajność lub integralność strukturalną.
5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe lub zasilające przez zintegrowane korytka kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do anteny i poprowadzić je do urządzeń naziemnych, zapewniając odpowiednią izolację i wodoodporność w punktach połączeń.
6. Kontrola końcowa: Przeprowadzić kontrolę wizualną anteny, mocowań i kabli, aby potwierdzić bezpieczny montaż. Przetestować transmisję/odbiór sygnału anteny, aby zweryfikować funkcjonalność i upewnić się, że wszystkie protokoły bezpieczeństwa (np. ochrona przed upadkiem dla pracowników) są przestrzegane przez cały czas trwania procesu.

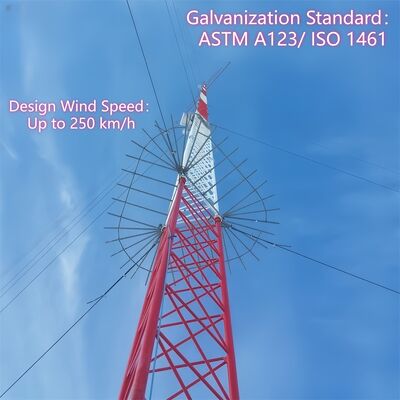

Co to jest urządzenie anty-wspinaczkowe na wieży odciągowej?

Urządzenie anty-wspinaczkowe na wieży odciągowej to specjalistyczny element bezpieczeństwa montowany na korpusie wieży, zapobiegający nieautoryzowanemu dostępowi i zmniejszający ryzyko upadku. Typowe konstrukcje obejmują:

• Kołnierze/spódnice anty-wspinaczkowe: Okrągłe lub stożkowe bariery stalowe montowane w pobliżu podstawy wieży (zazwyczaj 2-3 m nad ziemią), blokujące próby wspinaczki poprzez uniemożliwienie chwytania się rękami lub stawiania stóp.
• Kolczaste lub ząbkowane odstraszacze: Nieśmiercionośne, spiczaste stalowe elementy na niższych sekcjach wieży lub drabinach, zniechęcające do nieautoryzowanej wspinaczki.
• Zablokowany dostęp: Jeśli wieża jest wyposażona w panel dostępu na poziomie gruntu lub wejście po drabinie, zamykana brama ogranicza dostęp tylko do certyfikowanego personelu.

Urządzenia te są wykonane z materiałów odpornych na korozję (np. galwanizowanej stali, dopasowanej do korpusu wieży), aby wytrzymać warunki zewnętrzne. Ich głównym celem jest zwiększenie bezpieczeństwa poprzez zapobieganie przypadkowemu lub celowemu wspinaniu się przez osoby nieprzeszkolone, zgodnie z lokalnymi przepisami bezpieczeństwa budowlanego i ograniczeniem odpowiedzialności operatorów wież.

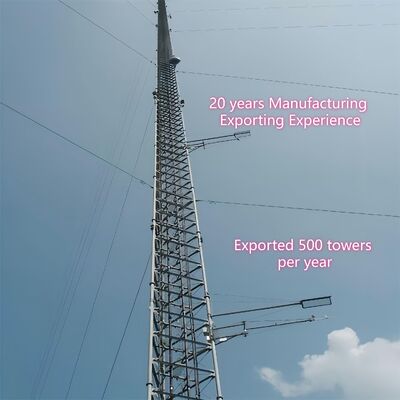

Jak połączyć odciąg z wieżą odciągową?

Połączenie odciągów z wieżą odciągową obejmuje bezpieczny proces przenoszenia obciążeń, aby zapewnić skuteczne stabilizowanie wieży przez odciągi przeciwko siłom wiatru i sejsmicznym:

1. Przygotowanie: Wybrać odciągi wykonane z lin stalowych o wysokiej wytrzymałości (zgodnych z ASTM A475) z powłokami cynkowymi lub polimerowymi dla trwałości. Upewnić się, że korpus wieży posiada fabrycznie wykonane punkty mocowania (np. uszy, wsporniki lub poprzecznice) w odstępach 20-30 m, zgodnie ze specyfikacją projektu wieży.
2. Montaż osprzętu mocującego: Zamontować wytrzymałe wsporniki odciągów lub szekle do wyznaczonych punktów mocowania wieży za pomocą śrub o wysokiej wytrzymałości (kompatybilnych z galwanizowaną stalową konstrukcją wieży). Wsporniki te są zaprojektowane tak, aby równomiernie rozkładać naprężenie na korpusie wieży.
3. Zakończenie liny: Używać profesjonalnych końcówek (np. tulei zaciskowych, zacisków linowych lub napinaczy) do zabezpieczenia końca każdego odciągu. Tuleje zaciskowe są zaciskane na linie, tworząc trwałe, wytrzymałe połączenie, podczas gdy zaciski linowe zapewniają regulację naprężenia.
4. Połączenie i naprężenie: Połączyć zakończony koniec odciągu ze wspornikiem wieży za pomocą szekli lub sworznia, zapewniając bezpieczne dopasowanie bez luzów. Używać narzędzia do naprężania (np. napinacza śrubowego lub ściągacza) do regulacji naprężenia liny zgodnie ze specyfikacją projektową – kluczowe dla równoważenia sił bocznych działających na wieżę.
5. Weryfikacja: Sprawdzić, czy połączenie jest wyrównane ze zwężającą się konstrukcją wieży i czy lina jest równomiernie naprężona (unikając nadmiernego naprężenia, które mogłoby obciążyć korpus wieży). Potwierdzić, że osprzęt i końcówki są odporne na korozję i zgodne z normami bezpieczeństwa wieży.

Jak połączyć odciąg z kotwą odciągową?

Połączenie odciągów z kotwami odciągowymi (kotwami gruntowymi) jest kluczowym etapem przenoszenia naprężenia odciągu na grunt, zapewniając stabilność wieży:

1. Przygotowanie kotwy: Upewnić się, że kotwa gruntowa (wytrzymała kotwa betonowa lub stalowa, zaprojektowana do obciążeń rozciągających) jest prawidłowo zainstalowana w gruncie pod kątem 45-60° względem odciągu. Kotwa musi być w pełni utwardzona (w przypadku betonu) i bezpiecznie osadzona, aby oprzeć się siłom wyrywania.
2. Udostępnienie śruby kotwiącej: Upewnić się, że górna śruba kotwy (śruba kotwy odciągowej) wystaje ponad grunt i jest gwintowana, aby pomieścić osprzęt połączeniowy. Śruba powinna być wykonana ze stali o wysokiej wytrzymałości, aby wytrzymać naprężenie odciągu.
3. Zakończenie liny: Zakończyć wolny koniec odciągu za pomocą tych samych wytrzymałych końcówek (tulei zaciskowych, zacisków linowych lub napinaczy), które są używane do połączenia z wieżą, zapewniając bezpieczny, nośny koniec.
4. Montaż osprzętu połączeniowego: Zamontować napinacz śrubowy (do regulacji naprężenia) i szeklę do zakończonego odciągu. Napinacz śrubowy łączy się ze śrubą kotwy odciągowej za pomocą nakrętki lub podkładki, umożliwiając precyzyjną regulację naprężenia liny.
5. Naprężenie i zabezpieczenie: Używać napinacza śrubowego do naprężenia odciągu do wymaganej specyfikacji, zapewniając, że opiera się on siłom bocznym bez wyciągania kotwy. Po naprężeniu zablokować napinacz śrubowy za pomocą zawleczek lub nakrętek blokujących, aby zapobiec jego poluzowaniu w czasie.
6. Kontrola końcowa: Sprawdzić, czy połączenie jest bezpieczne, kotwa nie wykazuje oznak ruchu, a odciąg jest ustawiony pod prawidłowym kątem 45-60°. Skontrolować śrubę, osprzęt i zakończenie liny pod kątem korozji, zapewniając zgodność z IEC 62305 i lokalnymi przepisami bezpieczeństwa.
