Wieża z drutem przewodowym o zgodności projektowej z normami ANSI/TIA-222-G-H-F i europejskimi normami EN w zakresie wydajności konstrukcyjnej

JIAYAO CO., LTD.

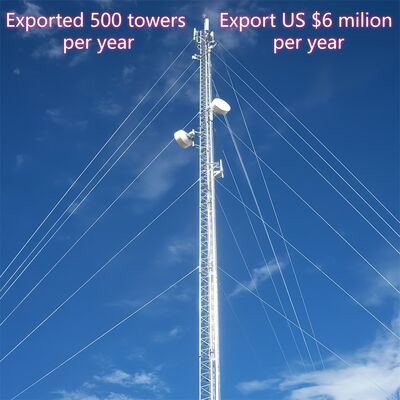

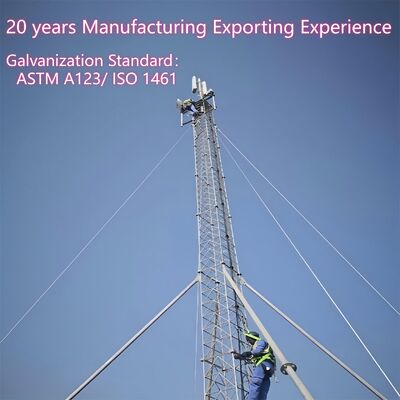

Wieża z odciągami(zwana także wieżą z odciągami) to wysoka, smukła konstrukcja, której stabilność zapewnia zewnętrzne odciągi (stalowe kable o wysokiej wytrzymałości) - w przeciwieństwie do samonośnych wież, które stoją niezależnie. Taka konstrukcja umożliwia osiągnięcie większych wysokości przy użyciu mniejszej ilości materiału konstrukcyjnego, co czyni go opłacalnym wyborem do zastosowań wymagających dużego zasięgu lub dużej wysokości.

1.Specyfikacje

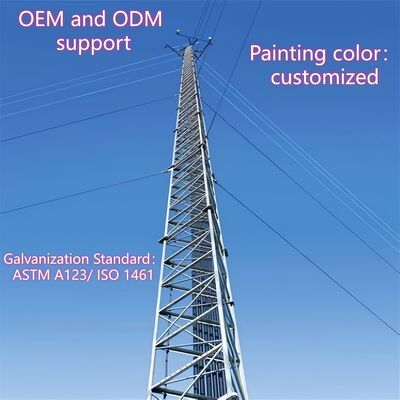

Jaki jest korpus wieży z odciągami?

Korpus wieży z odciągami (wieża z masztem odciągowym) to centralna, smukła konstrukcja nośna, która podtrzymuje anteny, czujniki lub inny sprzęt, opierając się na zewnętrznych odciągach zapewniających stabilność boczną (a nie na sztywności samonośnej). Zwykle konstruowany jakorama stalowa rurowa lub kratowajest węższy niż wieże samonośne i ma zwężającą się konstrukcję (szerszą u podstawy, węższą u góry), aby zoptymalizować rozkład obciążenia i opór powietrza. Korpus wieży wykonany jest z ocynkowanej stali konstrukcyjnej (zgodnej z normami ASTM A36/S235JR), aby zapewnić odporność na korozję i długoterminową trwałość w środowisku zewnętrznym. Służy jako podstawa montażowa dla kluczowych akcesoriów, takich jak drabiny wspinaczkowe, uchwyty antenowe i korytka kablowe, a jego modułowa konstrukcja pozwala na dostosowanie wysokości w zakresie od 30 m do ponad 200 m, dostosowanych do zastosowań takich jak nadawanie, telekomunikacja lub monitorowanie meteorologiczne.

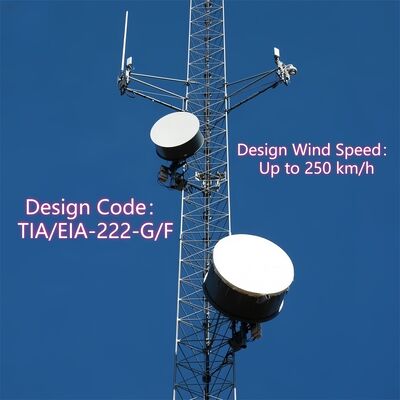

Jak zamontować antenę na wieży z odciągami?

Montaż anteny na wieży z odciągami odbywa się w ramach zorganizowanego, zgodnego z bezpieczeństwem procesu, zgodnego z projektem wieży i standardami branżowymi:

1. Przygotowanie przed instalacją: Sprawdź nośność wieży, aby upewnić się, że wytrzyma ciężar anteny (łącznie ze sprzętem i powiązanymi kablami). Sprawdź korpus wieży pod kątem korozji, uszkodzeń konstrukcyjnych lub luźnych połączeń i potwierdź zgodność z lokalnymi przepisami bezpieczeństwa (np. IEC 62305 dotyczący ochrony odgromowej).
2. Instalacja uchwytu antenowego: Przymocuj dedykowane uchwyty antenowe (zintegrowane akcesoria wieży) do wcześniej wyznaczonych punktów na korpusie wieży. Mocowania te są zazwyczaj mocowane za pomocą śrub o wysokiej wytrzymałości, kompatybilnych z konstrukcją wieży ze stali ocynkowanej, co zapewnia solidne połączenie odporne na działanie wiatru i wibracje.
3. Podnoszenie i pozycjonowanie anteny: Użyj dźwigów lub specjalistycznego sprzętu dźwigowego, aby podnieść antenę na wysokość docelową (wybraną strategicznie w celu uzyskania optymalnego zasięgu sygnału). Ustaw antenę zgodnie z zamierzonym kierunkiem transmisji/odbioru, używając narzędzi laserowych lub mierników do ustawiania, aby uzyskać precyzję.
4. Zabezpieczenie anteny: Przymocuj antenę do wstępnie zainstalowanych uchwytów, używając kompatybilnego sprzętu, dokręcając śruby określonym momentem obrotowym, aby zapobiec przesuwaniu się. Upewnij się, że antena jest wypoziomowana i stabilna, bez drgań, które mogłyby mieć wpływ na wydajność lub integralność konstrukcji.
5. Prowadzenie i integracja kabli: Poprowadź kable sygnałowe lub przewody zasilające przez zintegrowane korytka kablowe wieży, aby zabezpieczyć je przed szkodami środowiskowymi. Podłącz kable do anteny i poprowadź je do sprzętu naziemnego, zapewniając odpowiednią izolację i wodoodporność w punktach połączeń.
6. Kontrola końcowa: Przeprowadzić kontrolę wzrokową anteny, uchwytów i kabli, aby potwierdzić bezpieczną instalację. Przetestuj transmisję/odbiór sygnału anteny, aby sprawdzić funkcjonalność i upewnić się, że podczas całego procesu przestrzegane są wszystkie protokoły bezpieczeństwa (np. ochrona pracowników przed upadkiem).

Co to jest urządzenie zapobiegające wspinaniu się na wieży z odciągami?

Urządzenie zabezpieczające przed wspinaniem się do wieży z odciągami to specjalistyczny element zabezpieczający instalowany na korpusie wieży w celu zapobiegania nieupoważnionemu dostępowi i zmniejszania ryzyka upadku. Typowe projekty obejmują:

• Kołnierze/spódnice zapobiegające wspinaczce: Okrągłe lub stożkowe stalowe bariery montowane w pobliżu podstawy wieży (zwykle 2–3 m nad ziemią) w celu blokowania prób wspinaczki poprzez odmowę uchwytów lub stóp.
• Kolce lub postrzępione środki odstraszające: Nieśmiercionośne, spiczaste stalowe mocowania w dolnych sekcjach wieży lub drabinach, zapobiegające nieupoważnionemu wspinaniu się.
• Zablokowany dostęp: Jeśli wieża jest wyposażona w panel dostępu z poziomu podłoża lub wejście po drabinie, zamknięta brama ogranicza dostęp wyłącznie do certyfikowanego personelu.

Urządzenia te są zbudowane z materiałów odpornych na korozję (np. stal ocynkowana pasująca do korpusu wieży), aby wytrzymać warunki zewnętrzne. Ich głównym celem jest zwiększenie bezpieczeństwa poprzez zapobieganie przypadkowemu lub celowemu wspinaniu się nieprzeszkolonych osób, zgodnie z lokalnymi przepisami bezpieczeństwa budynków i ograniczenie odpowiedzialności operatorów wież.

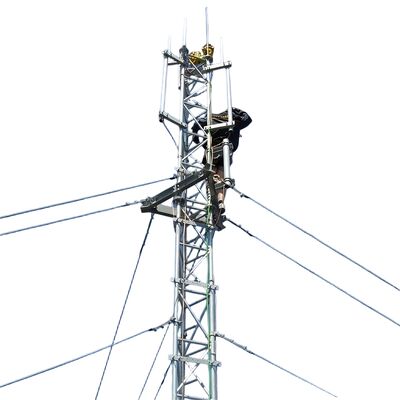

Jak połączyć drut odciągowy i wieżę z odciągami?

Łączenie odciągów z wieżą z odciągami obejmuje bezpieczny proces nośny, który zapewnia, że ​​przewody skutecznie stabilizują wieżę przed wiatrem i siłami sejsmicznymi:

1. Przygotowanie: Wybierz odciągi wykonane z linek stalowych o dużej wytrzymałości na rozciąganie (zgodnych z ASTM A475) z powłoką cynkową lub polimerową zapewniającą trwałość. Upewnij się, że korpus wieży ma prefabrykowane punkty mocowania (np. uchwyty, wsporniki lub poprzeczki) w odstępach 20–30 m, zgodnie z projektem wieży.
2. Instalacja sprzętu załącznikowego: Zamontuj wytrzymałe wsporniki lub uchwyty z drutu odciągowego do wcześniej wyznaczonych punktów mocowania wieży za pomocą śrub o dużej wytrzymałości (kompatybilnych z konstrukcją wieży ze stali ocynkowanej). Wsporniki te zaprojektowano tak, aby równomiernie rozkładały napięcie na korpusie wieży.
3. Zakończenie przewodu: Użyj profesjonalnych końcówek (np. tulejek wtłaczanych, zacisków kablowych lub kauszy), aby zabezpieczyć koniec każdego przewodu odciągowego. Tuleje wtłaczane są zaciskane na drucie, zapewniając trwałe połączenie o dużej wytrzymałości, a zaciski kablowe zapewniają regulowane napięcie.
4. Połączenie i naprężenie: Przymocuj zakończony koniec linki odciągowej do wspornika wieży za pomocą szekli lub sworznia, zapewniając bezpieczne dopasowanie bez luzów. Użyj narzędzia napinającego (np. ściągacza lub elementu dopasowującego), aby wyregulować naprężenie linki zgodnie ze specyfikacją projektową – ma to kluczowe znaczenie dla zrównoważenia sił poprzecznych działających na wieżę.
5. Weryfikacja: Sprawdź, czy połączenie jest dopasowane do stożkowej konstrukcji wieży i czy drut jest równomiernie naprężony (unikając nadmiernego dokręcenia, które mogłoby naprężyć korpus wieży). Upewnij się, że osprzęt i końcówki są odporne na korozję i spełniają standardy bezpieczeństwa wieży.

Jak połączyć drut z odciągami i śrubę kotwową z odciągami?

Podłączenie odciągów do śrub kotwiących z odciągami (kotwy uziemiające) jest krytycznym krokiem w celu przeniesienia naprężenia liny na podłoże, zapewniając stabilność wieży:

1. Przygotowanie kotwicy: Upewnić się, że kotwa gruntowa (kotwa betonowa lub stalowa o dużej wytrzymałości, przeznaczona do obciążeń rozciągających) jest prawidłowo zainstalowana w ziemi pod kątem 45–60° w stosunku do odciągu. Kotwa musi być całkowicie utwardzona (w przypadku betonu) i bezpiecznie osadzona, aby wytrzymać siły wyrywające.
2. Odsłonięcie śruby kotwowej: Upewnij się, że górna śruba kotwy (śruba kotwiąca z odciągami) wystaje ponad podłoże i jest nagwintowana tak, aby pomieścić elementy łączące. Śruba powinna być wykonana ze stali o wysokiej wytrzymałości, aby wytrzymać naprężenie liny odciągowej.
3. Zakończenie przewodu: Zakończ wolny koniec odciągu za pomocą tych samych złączek o wysokiej wytrzymałości (tulejek wtłaczanych, zacisków kablowych lub kauszy), które są używane do połączenia z wieżą, zapewniając bezpieczny i nośny koniec.
4. Zespół sprzętu połączeniowego: Zamocuj ściągacz (w celu regulacji naprężenia) i szeklę do zakończonego drutu odciągowego. Ściągacz łączy się ze śrubą kotwową z odciągiem za pomocą nakrętki lub podkładki, co pozwala na precyzyjną regulację naprężenia drutu.
5. Napinanie i zabezpieczanie: Użyj ściągacza, aby napiąć linkę odciągową zgodnie z wymaganą specyfikacją, upewniając się, że wytrzyma ona siły boczne bez ciągnięcia kotwy. Po naciągnięciu zablokuj ściągacz za pomocą zawleczek lub nakrętek zabezpieczających, aby zapobiec poluzowaniu się z biegiem czasu.
6. Kontrola końcowa: Sprawdź, czy połączenie jest pewne, kotwa nie wykazuje oznak ruchu, a lina odciągowa jest ustawiona pod właściwym kątem 45–60°. Sprawdź, czy śruba, osprzęt i zakończenie przewodu nie są skorodowane, zapewniając zgodność z normą IEC 62305 i lokalnymi przepisami bezpieczeństwa.
