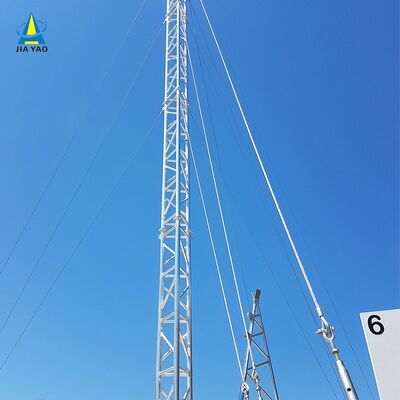

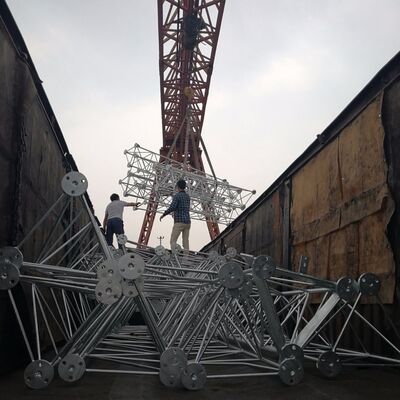

Wieża odciągowa stalowa zaprojektowana z opcji stali miękkiej i stali o wysokiej wytrzymałości, aby sprostać różnorodnym wymaganiom inżynieryjnym

JIAYAO CO., LTD.

1. Specyfikacje

Czym jest korpus masztu odciągowego?

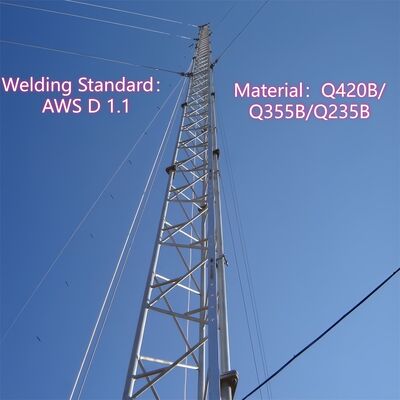

Korpus masztu odciągowego (masztu odciągowego) to centralna, smukła konstrukcja nośna, która wspiera anteny, czujniki lub inne urządzenia, opierając się na zewnętrznych odciągach dla stabilności bocznej (zamiast samonośnej sztywności). Zazwyczaj skonstruowany jako stalowa rama rurowa lub kratownicowa, jest węższy niż maszty samonośne i ma zwężany kształt (szerszy u podstawy, węższy u góry), aby zoptymalizować rozkład obciążeń i odporność na wiatr. Korpus masztu jest wykonany z galwanizowanej stali konstrukcyjnej (zgodnej z normami ASTM A36/S235JR), aby zapewnić odporność na korozję i długotrwałą trwałość w warunkach zewnętrznych. Służy jako podstawa montażowa dla kluczowych akcesoriów, takich jak drabiny, mocowania anten i korytka kablowe, a jego modułowa konstrukcja pozwala na dostosowanie wysokości od 30 m do ponad 200 m, w zależności od zastosowań, takich jak nadawanie, telekomunikacja lub monitorowanie meteorologiczne.

Jak zamontować antenę na maszcie odciągowym?

Montaż anteny na maszcie odciągowym odbywa się w sposób uporządkowany, zgodny z przepisami bezpieczeństwa, zgodnie z projektem masztu i normami branżowymi:

1. Przygotowanie przed instalacją: Sprawdzić nośność masztu, aby upewnić się, że może on utrzymać ciężar anteny (w tym osprzętu i powiązanych kabli). Skontrolować korpus masztu pod kątem korozji, uszkodzeń strukturalnych lub luźnych połączeń oraz potwierdzić zgodność z lokalnymi przepisami bezpieczeństwa (np. IEC 62305 w zakresie ochrony odgromowej).
2. Montaż mocowania anteny: Zamontować dedykowane mocowania anteny (zintegrowane akcesoria masztu) w wyznaczonych punktach na korpusie masztu. Mocowania te są zazwyczaj mocowane za pomocą śrub o wysokiej wytrzymałości, kompatybilnych z galwanizowaną stalową konstrukcją masztu, zapewniając pewne połączenie, które wytrzymuje siły wiatru i wibracje.
3. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny na docelową wysokość (strategicznie wybraną dla optymalnego zasięgu sygnału). Wyrównać antenę z zamierzonym kierunkiem transmisji/odbioru, używając narzędzi laserowych lub mierników wyrównania dla precyzji.
4. Mocowanie anteny: Zamocować antenę do zainstalowanych wcześniej mocowań za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego, aby zapobiec ruchom. Upewnić się, że antena jest wypoziomowana i stabilna, bez chybotania, które mogłoby wpłynąć na wydajność lub integralność strukturalną.
5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe lub zasilające przez zintegrowane korytka kablowe masztu, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do anteny i poprowadzić je do urządzeń naziemnych, zapewniając odpowiednią izolację i wodoodporność w punktach połączeń.
6. Kontrola końcowa: Przeprowadzić kontrolę wizualną anteny, mocowań i kabli, aby potwierdzić bezpieczny montaż. Przetestować transmisję/odbiór sygnału anteny, aby zweryfikować funkcjonalność i upewnić się, że wszystkie protokoły bezpieczeństwa (np. ochrona przed upadkiem pracowników) są przestrzegane przez cały czas trwania procesu.

Co to jest urządzenie antykolidyzyjne na maszcie odciągowym?

Urządzenie antykolidyzyjne na maszcie odciągowym to specjalistyczny element bezpieczeństwa montowany na korpusie masztu, zapobiegający nieautoryzowanemu dostępowi i zmniejszający ryzyko upadku. Typowe konstrukcje obejmują:

• Kołnierze/spódnice antykolidyzyjne: Okrągłe lub stożkowe bariery stalowe montowane w pobliżu podstawy masztu (zazwyczaj 2-3 m nad ziemią), blokujące próby wspinaczki poprzez uniemożliwienie chwytu rękami lub stopami.
• Kolczaste lub ząbkowane odstraszacze: Nieśmiercionośne, spiczaste stalowe elementy mocowane na niższych sekcjach masztu lub drabinach, zniechęcające do nieautoryzowanej wspinaczki.
• Zabezpieczenie na klucz: Jeśli maszt jest wyposażony w panel dostępu na poziomie gruntu lub wejście po drabinie, zamykana brama ogranicza dostęp tylko do upoważnionego personelu.

Urządzenia te są wykonane z materiałów odpornych na korozję (np. galwanizowanej stali, dopasowanej do korpusu masztu), aby wytrzymać warunki zewnętrzne. Ich głównym celem jest zwiększenie bezpieczeństwa poprzez zapobieganie przypadkowemu lub celowemu wspinaniu się przez osoby nieprzeszkolone, zgodnie z lokalnymi przepisami bezpieczeństwa budowlanego i ograniczeniem odpowiedzialności operatorów masztów.

Jak połączyć odciąg z masztem odciągowym?

Połączenie odciągów z masztem odciągowym obejmuje bezpieczny proces przenoszenia obciążeń, zapewniający skuteczne stabilizowanie masztu przez odciągi przeciwko siłom wiatru i sejsmicznym:

1. Przygotowanie: Wybrać odciągi wykonane z lin stalowych o wysokiej wytrzymałości (zgodnych z ASTM A475) z powłokami cynkowymi lub polimerowymi dla trwałości. Upewnić się, że korpus masztu posiada fabrycznie wykonane punkty mocowania (np. uszy, wsporniki lub poprzecznice) w odstępach 20-30 m, zgodnie ze specyfikacją projektu masztu.
2. Montaż osprzętu mocującego: Zamontować wytrzymałe wsporniki odciągów lub szekle do wyznaczonych punktów mocowania masztu za pomocą śrub o wysokiej wytrzymałości (kompatybilnych z galwanizowaną stalową konstrukcją masztu). Wsporniki te są zaprojektowane tak, aby równomiernie rozkładać naprężenie na korpus masztu.
3. Zakończenie liny: Używać profesjonalnych końcówek (np. tulei zaciskowych, zacisków linowych lub naparstków) do zabezpieczenia końca każdego odciągu. Tuleje zaciskowe są zaciskane na linie, tworząc trwałe, wytrzymałe połączenie, podczas gdy zaciski linowe zapewniają regulację naprężenia.
4. Połączenie i naprężenie: Połączyć zakończony koniec odciągu ze wspornikiem masztu za pomocą szekli lub sworznia, zapewniając pewne dopasowanie bez luzów. Używać narzędzia do napinania (np. napinacza śrubowego lub ściągacza) do regulacji naprężenia liny zgodnie ze specyfikacją projektu - kluczowe dla równoważenia sił bocznych działających na maszt.
5. Weryfikacja: Sprawdzić, czy połączenie jest wyrównane ze zwężającą się konstrukcją masztu i czy lina jest naprężona równomiernie (unikając nadmiernego naprężenia, które mogłoby obciążyć korpus masztu). Potwierdzić, że osprzęt i końcówki są odporne na korozję i zgodne z normami bezpieczeństwa masztu.

Jak połączyć odciąg z kotwą odciągową?

Połączenie odciągów z kotwami odciągowymi (kotwami gruntowymi) jest kluczowym krokiem w przenoszeniu naprężenia odciągu na grunt, zapewniając stabilność masztu:

1. Przygotowanie kotwy: Upewnić się, że kotwa gruntowa (wytrzymała kotwa betonowa lub stalowa, zaprojektowana do obciążeń rozciągających) jest prawidłowo zainstalowana w gruncie pod kątem 45-60° względem odciągu. Kotwa musi być w pełni utwardzona (w przypadku betonu) i bezpiecznie osadzona, aby wytrzymać siły wyrywania.
2. Udostępnienie śruby kotwiącej: Upewnić się, że górna śruba kotwy (śruba kotwy odciągowej) wystaje ponad grunt i jest gwintowana, aby pomieścić osprzęt połączeniowy. Śruba powinna być wykonana ze stali o wysokiej wytrzymałości, aby wytrzymać naprężenie odciągu.
3. Zakończenie liny: Zakończyć wolny koniec odciągu za pomocą tych samych wytrzymałych końcówek (tulei zaciskowych, zacisków linowych lub naparstków), które są używane do połączenia z masztem, zapewniając bezpieczny, przenoszący obciążenie koniec.
4. Montaż osprzętu połączeniowego: Zamontować napinacz śrubowy (do regulacji naprężenia) i szeklę do zakończonego odciągu. Napinacz śrubowy łączy się ze śrubą kotwy odciągowej za pomocą nakrętki lub podkładki, umożliwiając precyzyjną regulację naprężenia liny.
5. Naprężenie i zabezpieczenie: Używać napinacza śrubowego do naprężenia odciągu do wymaganego poziomu, zapewniając, że wytrzymuje siły boczne bez wyciągania kotwy. Po naprężeniu zablokować napinacz śrubowy za pomocą zawleczek lub nakrętek zabezpieczających, aby zapobiec jego poluzowaniu w czasie.
6. Kontrola końcowa: Sprawdzić, czy połączenie jest bezpieczne, kotwa nie wykazuje oznak ruchu, a odciąg jest wyrównany pod prawidłowym kątem 45-60°. Skontrolować śrubę, osprzęt i zakończenie liny pod kątem korozji, zapewniając zgodność z IEC 62305 i lokalnymi przepisami bezpieczeństwa.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

3. Klienci współpracujący

4. Certyfikaty

5. Nasze usługi

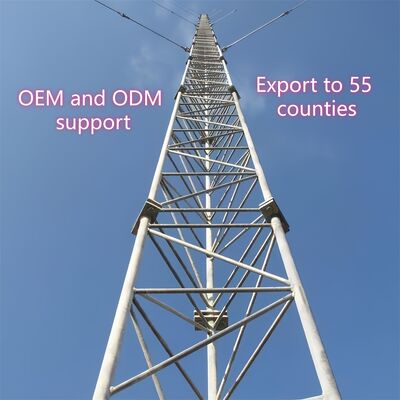

JIAYAO CO., LTD. jest profesjonalnym producentem masztów telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych masztów komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów.
