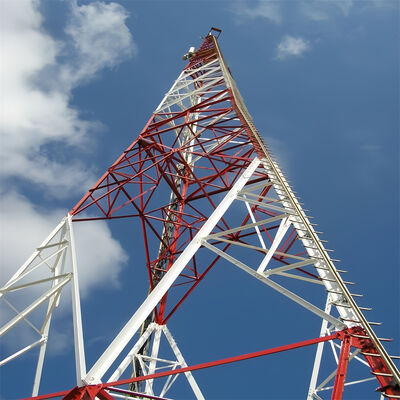

3 nogi kątowa wieża stalowa Trójkątna wieża z równym nachyleniem lub zmiennym nachyleniem i kątem stalowym przekroczeniem do komunikacji

3-nożna wieża kątowa stalowa, wieża trójkątna o równej lub zmiennej pochyłości i przekroju z kątownika stalowego do komunikacji

3-nożna wieża kątowa stalowa należy do dziedziny techniki produkcji sprzętu komunikacyjnego, w szczególności dotyczy trójkątnej wieży komunikacji bezprzewodowej, obejmuje korpus wieży, piorunochron, korpus wieży jest utworzony przez nakładanie się trójkątnego korpusu wieży, stopa wieży jest zamocowana do podłoża, piorunochron wystaje z góry korpusu wieży, korpus wieży jest nakładany o równej pochyłości lub jednorazowej zmiennej pochyłości, przekrój korpusu wieży to kątownik stalowy, równoboczna struktura poprzeczna trójkąta, korpus wieży jest wyposażony w wiele platform roboczych sekwencyjnie od góry do dołu. Model użytkowy ujawnia trójkątną wieżę komunikacji bezprzewodowej, która ma zalety bezpieczeństwa i niezawodności oraz prostej konstrukcji.
Opis produktu

Co to jest korpus 3-nożnej wieży kątowej stalowej?

Korpus 3-nożnej wieży kątowej stalowej to główna konstrukcja nośna wieży, charakteryzująca się trójkątną (piramidalną) konfiguracją. Składa się z trzech pionowych stalowych nóg (lub słupów) połączonych na górze, z dodatkowymi elementami łączącymi z kątownika stalowego łączącymi nogi na całej wysokości. Zazwyczaj wykonany z ocynkowanych profili stalowych, korpus jest zaprojektowany tak, aby efektywnie wytrzymywać zarówno obciążenia pionowe (np. ciężar anten, sprzętu i samej wieży), jak i obciążenia poziome (np. wiatr, śnieg lub siły sejsmiczne). Jego kątowa konstrukcja i trójkątny szkielet zapewniają wyjątkową stabilność, nawet w trudnych warunkach środowiskowych, podczas gdy stal ocynkowana zapewnia odporność na korozję i długotrwałą trwałość. Korpus służy jako główna konstrukcja wsporcza do montażu sprzętu komunikacyjnego, przesyłowego lub nadzoru.

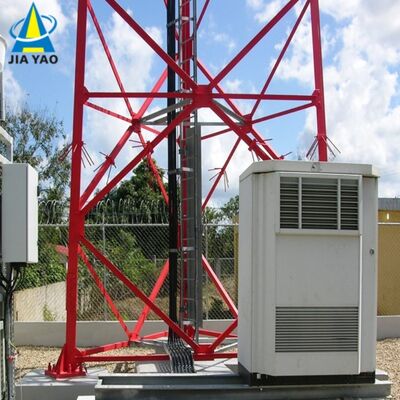

Co to jest stopa 3-nożnej wieży kątowej stalowej?

„Stopa” 3-nożnej wieży kątowej stalowej odnosi się do podstawy każdej pionowej nogi, która styka się z fundamentem wieży. Jest to kluczowy element odpowiedzialny za przenoszenie całego ciężaru wieży i jej obciążeń (sprzęt, wiatr itp.) na leżący poniżej fundament, zapewniając bezpieczne zakotwiczenie konstrukcji do podłoża. Stopy są zazwyczaj projektowane z płytami łączącymi, śrubami lub punktami kotwiącymi, które mocno mocują się do fundamentu betonowego lub zbrojonego. Wykonane z wysokowytrzymałej stali ocynkowanej (zgodnie z korpusem wieży), stopy są zaprojektowane tak, aby wytrzymywać siły ścinające, rozciągające i ściskające, zapobiegając przesuwaniu się lub przewróceniu wieży. Ich konstrukcja jest dostosowana do warunków geologicznych terenu, zapewniając kompatybilność z fundamentem dla maksymalnej stabilności.

Co to jest drabina i korytko kablowe 3-nożnej wieży kątowej stalowej?

• Drabina: Element zapewniający bezpieczny dostęp, zamontowany wzdłuż korpusu wieży, zapewniający bezpieczną ścieżkę dla pracowników do wspinania się na szczyt (lub pośrednie platformy) w celu instalacji, konserwacji lub inspekcji. Drabiny są zazwyczaj wykonane ze stali ocynkowanej dla odporności na korozję i wytrzymałości, z szczeblami rozmieszczonymi w standardowych odstępach dla wygodnego wspinania. Mogą zawierać funkcje bezpieczeństwa, takie jak poręcze, systemy zabezpieczające przed upadkiem lub osłony klatkowe, aby chronić pracowników przed upadkiem.
• Korytko kablowe: Kanał lub korytko konstrukcyjne zamontowane na korpusie wieży, zaprojektowane do organizowania, podtrzymywania i ochrony kabli (np. kabli komunikacyjnych, kabli zasilających lub przewodów sygnałowych) biegnących między podstawą wieży a sprzętem na górze. Korytka kablowe utrzymują kable w porządku, zapobiegają plątaniu się lub uszkodzeniom spowodowanym czynnikami środowiskowymi (wiatr, deszcz, promieniowanie UV) i ułatwiają dostęp do konserwacji. Podobnie jak inne elementy wieży, są one często wykonane ze stali ocynkowanej, aby zapewnić trwałość i kompatybilność z antykorozyjną konstrukcją wieży. Razem drabina i korytko kablowe zwiększają funkcjonalność wieży, umożliwiając bezpieczny dostęp i efektywne zarządzanie kablami.

Jak zainstalować 3-nożną wieżę kątową stalową?

Instalacja 3-nożnej wieży kątowej stalowej odbywa się w sposób systematyczny i zorientowany na bezpieczeństwo:

1. Przegląd terenu i przygotowanie fundamentu: Najpierw przeprowadź szczegółowy przegląd terenu, aby określić optymalną lokalizację, ocenić warunki geologiczne i zidentyfikować potencjalne ograniczenia środowiskowe lub strukturalne (np. prędkość wiatru, aktywność sejsmiczna). Następnie zbuduj solidny fundament (zazwyczaj betonowy lub żelbetowy) dostosowany do ciężaru i wymagań obciążeniowych wieży. Fundament musi być wypoziomowany i bezpiecznie zakotwiczony do podłoża, aby podtrzymać stopy wieży.
2. Montaż elementów wieży: Transportuj prefabrykowane elementy (nogi stalowe, elementy łączące, drabina, korytko kablowe) na miejsce. Zmontuj trójkątny korpus wieży na miejscu: wyrównaj trzy nogi, przymocuj elementy łączące z kątownika, aby utworzyć strukturę piramidy, i zainstaluj elementy pomocnicze, takie jak drabina i korytko kablowe podczas montażu.
3. Montaż wieży: Użyj dźwigów lub specjalistycznego sprzętu podnoszącego, aby podnieść zmontowaną wieżę (lub jej sekcje, w przypadku wyższych wież) do pozycji pionowej. Ostrożnie wyrównaj stopy wieży z punktami kotwiącymi fundamentu i zabezpiecz je za pomocą śrub lub kotew, aby zablokować wieżę na miejscu.

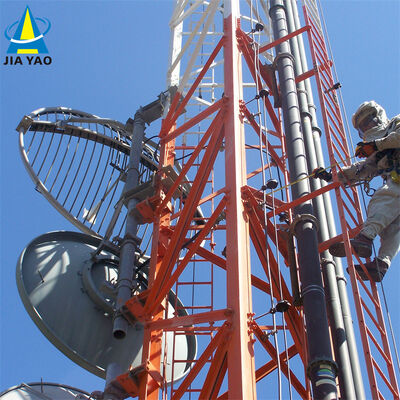

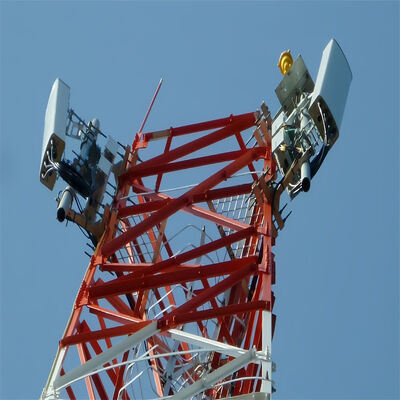

4. Instalacja sprzętu: Zamontuj zamierzony sprzęt (np. anteny, anteny mikrofalowe, linie przesyłowe) na platformie szczytowej wieży lub wyznaczonych punktach montażowych. Poprowadź kable przez zainstalowane korytko kablowe, łącząc sprzęt z podstawą.
5. Kontrola jakości i sprawdzenie bezpieczeństwa: Przeprowadź ścisłe inspekcje jakości, aby zweryfikować integralność strukturalną wieży (np. dokręcenie śrub, wyrównanie elementów, odporność na korozję). Wprowadź protokoły bezpieczeństwa podczas instalacji (np. ochrona przed upadkiem dla pracowników, testy obciążenia sprzętu), aby zapewnić zgodność ze standardami branżowymi. Końcowe sprawdzenia potwierdzają, że wieża jest stabilna, sprzęt jest prawidłowo zainstalowany, a wszystkie systemy działają zgodnie z przeznaczeniem.

Testowanie galwanizacji wieży kątowej stalowej.

Galwanizacja jest kluczowym procesem dla wież kątowych stalowych (takich jak 3-nożne wieże kątowe stalowe), ponieważ zapewnia odporność na korozję i przedłuża żywotność konstrukcji w trudnych warunkach zewnętrznych (np. narażenie na wiatr, deszcz, wilgoć i zanieczyszczenia przemysłowe). Aby zapewnić, że powłoka galwaniczna spełnia standardy jakości i działa zgodnie z przeznaczeniem, przeprowadza się szereg rygorystycznych procedur testowych. Poniżej znajduje się szczegółowy przegląd testowania galwanizacji dla wież kątowych stalowych:

1. Główne cele testowania galwanizacji

Główne cele testowania to weryfikacja:

Odpowiednia grubość powłoki (aby zapewnić długoterminową ochronę przed korozją).

Jednorodność i przyczepność powłoki cynkowej (aby zapobiec łuszczeniu się lub odrywania).

Brak defektów (np. pęknięć, wżerów, gołych miejsc lub nadmiernego nagromadzenia cynku).

Odporność na korozję (aby potwierdzić, że powłoka może wytrzymać degradację środowiskową).

2. Kluczowe metody testowania ocynkowanych wież kątowych stalowych

Testowanie jest zazwyczaj przeprowadzane na dwóch etapach: po galwanizacji fabrycznej (na poszczególnych elementach, takich jak nogi, elementy łączące lub szczeble drabiny) i po instalacji (kontrole punktowe na zmontowanej wieży). Najczęściej stosowane metody obejmują:

A. Pomiar grubości powłoki

Grubość powłoki cynkowej bezpośrednio wpływa na odporność na korozję – zbyt cienka warstwa ulegnie przedwczesnemu uszkodzeniu, podczas gdy nadmierna grubość może spowodować kruchość lub słabe dopasowanie elementów.

Normy testowe: Zgodność z normami międzynarodowymi, takimi jak ASTM A123 (dla galwanizacji ogniowej stali konstrukcyjnej) lub ISO 1461 (dla powłok galwanizowanych ogniowo na artykułach żelaznych i stalowych).

Narzędzia testowe:

Miernik grubości powłoki magnetycznej: Najczęściej stosowana metoda nieniszcząca. Mierzy odległość między sondą magnetyczną a podłożem stalowym, obliczając grubość powłoki. Pomiary są wykonywane w wielu punktach (np. 3–5 punktów na metr kwadratowy) na każdym elemencie, koncentrując się na obszarach o dużym naprężeniu (np. połączenia nóg, otwory na śruby) i obszarach trudnych do pokrycia.

Mikrometr (niszczący): W celu weryfikacji niewielki fragment elementu może zostać odcięty, a grubość powłoki zmierzona bezpośrednio mikrometrem (używany tylko do testowania próbek, nie gotowych części).

Kryteria akceptacji: Typowa minimalna grubość wynosi od 85 do 120 µm (mikrometrów) dla elementów stalowych konstrukcyjnych, w zależności od grubości stali i zastosowania (np. wieże w obszarach przybrzeżnych lub przemysłowych mogą wymagać grubszych powłok).

B. Test przyczepności (wytrzymałość wiązania)

Silne wiązanie między powłoką cynkową a podłożem stalowym zapobiega łuszczeniu się podczas transportu, instalacji lub narażenia na naprężenia mechaniczne (np. wibracje wywołane wiatrem).

Test zginania: Próbka stali ocynkowanej (np. fragment kątownika stalowego) jest zginana o 180° wokół trzpienia (średnica odpowiadająca grubości stali). Po zgięciu powłoka jest sprawdzana pod kątem pęknięć, łuszczenia się lub oddzielenia od stali. Niedopuszczalne jest widoczne odklejenie.

Test młotkiem: Obciążony młotek (zazwyczaj 0,5–1 kg) jest uderzany mocno w powłokę w wielu punktach. Powłoka nie powinna się odpryskiwać, łuszczyć ani odrywać – dopuszczalne są tylko niewielkie wgniecenia (bez odsłaniania podłoża stalowego).

Test nożem: Ostry, nieząbkowany nóż jest używany do wykonania nacięcia krzyżowego (wzór siatki) w powłoce. Taśma klejąca jest nakładana na nacięcie i szybko odrywana; dopuszczalne jest minimalne usunięcie powłoki (jeśli w ogóle).

C. Inspekcja wizualna i wad powierzchniowych

Inspekcja wizualna identyfikuje oczywiste wady, które naruszają integralność powłoki.

Procedura: Sprawdź każdy ocynkowany element (i zmontowaną wieżę) gołym okiem lub lupą (powiększenie 10x) pod kątem:

Gołe miejsca (odsłonięta stal), wżery lub dziurki.

Pęknięcia, pęcherze lub nierównomierne nagromadzenie cynku (np. „zacieki” lub „krople” z powodu nieprawidłowej galwanizacji).

Zanieczyszczenia (np. olej, brud lub warstwy tlenków pod powłoką).

Kryteria akceptacji: Nie powinna być widoczna goła stal; dopuszczalne są drobne nierówności powierzchni (np. małe grudki cynku), jeśli nie wpływają na dopasowanie elementu lub jego wydajność strukturalną.

D. Test odporności na korozję

Weryfikuje to zdolność powłoki do opierania się rdzy i degradacji w czasie.

Test rozpylania solnego (mgły): Powszechny przyspieszony test korozyjny (zgodnie z ASTM B117 lub ISO 9227). Próbki ocynkowane są umieszczane w komorze, w której rozpylana jest ciągła mgła 5% chlorku sodu (wody morskiej) w kontrolowanej temperaturze (35°C). Próbki są okresowo sprawdzane (np. po 24, 48, 100 lub 500 godzinach) pod kątem oznak czerwonej rdzy (korozja stali) lub białej rdzy (utlenianie cynku).

Akceptacja: W przypadku wież konstrukcyjnych powłoka powinna opierać się czerwonej rdzy przez co najmniej 100–500 godzin (w zależności od środowiska zastosowania). Biała rdza (tymczasowa warstwa tlenku cynku) jest normalna i nie oznacza awarii, ale nie powinna się nadmiernie rozprzestrzeniać.

Test ekspozycji polowej: Długoterminowe testowanie polega na instalacji próbnych elementów w zamierzonym środowisku wieży (np. obszary przybrzeżne, pustynne lub przemysłowe) i monitorowaniu korozji przez miesiące lub lata. Weryfikuje to działanie w rzeczywistych warunkach.

E. Analiza składu chemicznego (opcjonalnie)

Aby zapewnić, że powłoka cynkowa spełnia standardy czystości, można przeprowadzić analizę chemiczną kąpieli galwanizacyjnej lub próbek powłoki.

Metoda testowa: Spektroskopia absorpcji atomowej (AAS) lub fluorescencja rentgenowska (XRF) do pomiaru zawartości cynku (zazwyczaj ≥98% czystego cynku dla galwanizacji ogniowej) i wykrywania zanieczyszczeń (np. ołowiu, żelaza), które mogłyby obniżyć jakość powłoki.

3. Normy testowania i zgodność

Testowanie galwanizacji wież kątowych stalowych musi być zgodne ze standardami branżowymi, aby zapewnić spójność i niezawodność:

Normy ASTM: ASTM A123 (galwanizacja ogniowa), ASTM B117 (test rozpylania solnego), ASTM A817 (stal ocynkowana do wież przesyłowych).

Normy ISO: ISO 1461 (powłoki galwanizowane), ISO 9227 (test rozpylania solnego).

Normy lokalne/branżowe: W przypadku wież telekomunikacyjnych lub przesyłowych dodatkowe wymagania mogą być określone przez organy regulacyjne (np. IEEE dla infrastruktury energetycznej, ITU dla wież telekomunikacyjnych) lub specyfikacje projektowe.

4. Testowanie po instalacji

Po zmontowaniu i zainstalowaniu wieży przeprowadzane są kontrole punktowe w celu potwierdzenia, że powłoka galwaniczna nie została uszkodzona podczas transportu, podnoszenia lub montażu:

Ponowny pomiar grubości powłoki w krytycznych połączeniach (np. połączenia nogi z fundamentem, mocowania drabiny).

Sprawdzenie zarysowań, wgnieceń lub otarć, które mogły odsłonić podłoże stalowe (w razie drobnych uszkodzeń można je poprawić farbą bogatą w cynk).

Weryfikacja, czy otwory na śruby i punkty połączeń (obszary o dużym zużyciu) zachowują odpowiednią grubość powłoki.

Podsumowanie

Testowanie galwanizacji wież kątowych stalowych to kompleksowy proces skoncentrowany na grubości, przyczepności, jakości powierzchni i odporności na korozję. Przestrzeganie ścisłych norm i przeprowadzanie testów fabrycznych i terenowych zapewnia integralność powłoki cynkowej, umożliwiając wieży wytrzymanie trudnych warunków środowiskowych i zapewniając długoterminową niezawodność w zastosowaniach telekomunikacyjnych, przesyłowych i innych zastosowaniach infrastrukturalnych.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Pakowanie i wysyłka

​

Klienci współpracujący

​​

Certyfikaty

​

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nożna, a jej materiałem jest rura stalowa lub kątownik stalowy. Jeśli chodzi o połączenie, wieża rurowa jest łączona za pomocą kołnierza, a wieża z kątownika stalowego za pomocą nakrętek i śrub. 
Cechy: 
1. Mały współczynnik obciążenia wiatrem, duża odporność na wiatr. 
2. Oszczędność zasobów gruntowych, wygodna lokalizacja. 
Wygodny transport i montaż. 

Wieża stalowa rurowa
Wieża rurowa odnosi się do samonośnej wysokiej konstrukcji stalowej z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży jest w kształcie trójkąta, co jest wysoką konstrukcją stalową różniącą się od kątownika stalowego.

Wieża monopolska

Wieża monopolska, jest powszechnie stosowanym typem, o pięknym wyglądzie, zajmująca niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i adoptowana przez większość budów. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest łączony za pomocą śrub o wysokiej wytrzymałości lub nakładania (połączenie wsuwane). Charakteryzuje się łatwością montażu i może być dostosowana do różnych skomplikowanych terenów.

Wieża odciągowa 
Wieża odciągowa ma nowy wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych odciągów. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otoczenia i odgrywający ważną rolę w wielu dziedzinach. Jej konstrukcja podkreśla harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zazwyczaj skoordynowany z otaczającym środowiskiem. Wieże obserwacyjne składają się zazwyczaj z korpusów wież, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Zamaskowana wieża drzewiasta
Zamaskowana wieża drzewiasta to również rodzaj sztucznego drzewa, podobnego do wieży bionicznej, na podstawie przypominającej prawdziwe drzewo, plus staranne wykonanie, po umieszczeniu wśród prawdziwych drzew w obszarze widokowym, parku i placu, będzie częścią natury. 
Cechy: 
1. Wykwintna konstrukcja i wspaniały wygląd. 
2. Silna stabilność strukturalna i długa żywotność. 
3. Mała powierzchnia zajmowana i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów.
Specjalizujemy się w projektowaniu i produkcji wież z kątowników stalowych, wież rurowych, wież monopodowych, wież sosnowych, wież odciągowych i wież obserwacyjnych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, galwanizację i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​
