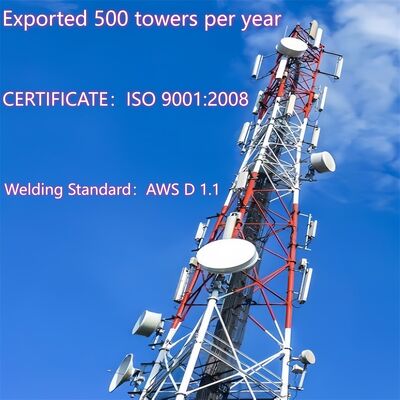

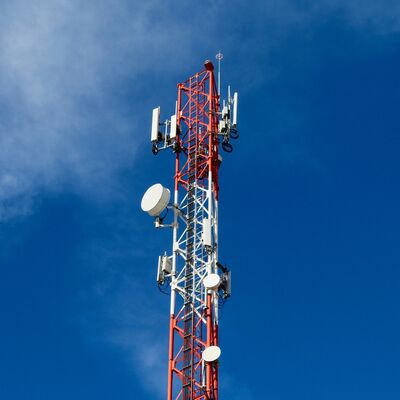

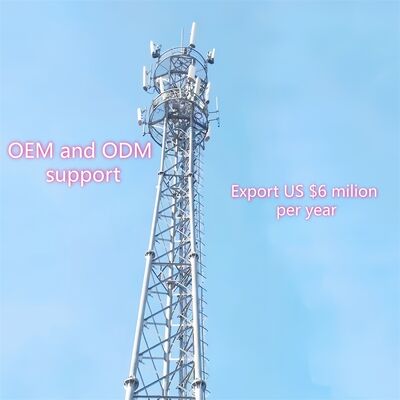

3 nogi wieża stalowa rurowata nadająca się do różnych zastosowań przemysłowych z materiałami odpornymi na korozję

JIAYOA CO., LTD

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do telekomunikacji, monitorowania, obserwacji i zastosowań bezpieczeństwa.Poniżej przedstawiono szczegółowe informacje dotyczące produktu:

1. klucz Szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynent); Nazwa marki: Jaoyao lub OEM; Numer modelu: Telecom Tower
Obsługa powierzchniowa: galwanizowana lub malowana.
2Opakowanie i dostawa:
Szczegóły opakowania: Wieża telekomunikacyjna będzie wyposażona w galwanizowane paski zgodnie z wymaganiami klienta.
Dostawa: Wysyłka w ciągu 20 dni od płatności z portu Tianjin
Członkowie wieży: Jedna stalowa wieża jest podzielona na kilka wiązek.
Śruby: Materiał opakowaniowy to wytrzymały worek z nylonu lub stalowy bęben.
3. Dane techniczne

Jaka jest ostatnia struktura trójkonowej stalowej wieży?

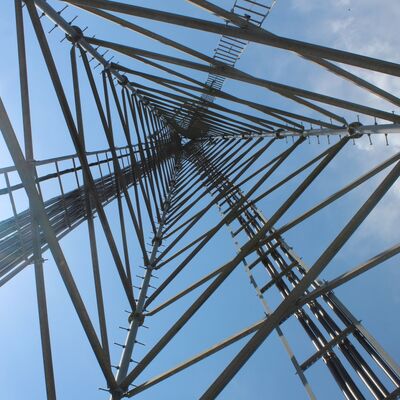

Struktura siatkowa trójnóżkowej wieży stalowej jest ramą podobną do kołnierza, która łączy trzy pionowe rurowe nogi wieży.Składa się z mniejszych, pustych rur stalowych (zgodnych z materiałem głównej nogi), np. bezszwowe/spożone rurki stalowe), te elementy siatki tworzą krzyżowe połączenia poziome i przekątne między trzema nogami,tworząc trójkątny wzór podobny do sieci w całej wysokości wieżyKonstrukcja ta działa w połączeniu z spinalną konstrukcją wieży (szersza u podstawy, węższa u góry) w celu rozkładu obciążeń pionowych (waga wieży, waga sprzętu) i sił bocznych (wiatr,aktywności sejsmicznej) równomiernie na wszystkich trzech nogach. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsDodatkowo zastosowanie elementów rurowych zapewnia lekkość konstrukcji przy jednoczesnym utrzymaniu wysokiej nośności.

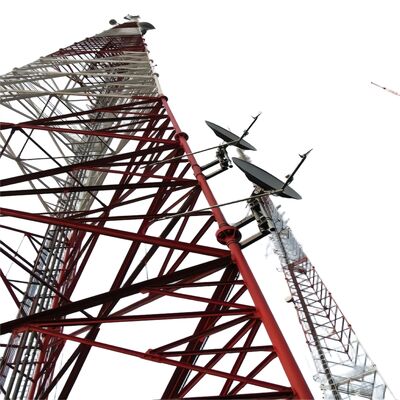

Jak zainstalować antenę MW na trójnożnej stalowej wieży?

Montowanie na 3-nóżnej stalowej wieży cewkowej miski mikrofalowej (MW) jest bezpiecznym, standaryzowanym procesem zgodnym z konstrukcją wieży i standardami przemysłowymi:

1. Weryfikacja przed instalacją: Potwierdzenie mocy nośnej wieży (według norm TIA-222-G i GB 50017) w celu zapewnienia, że może ona wspierać antenę MW, sprzęt montażowy i powiązane obciążenia.Sprawdź przedwstawione uchwyty anteny wieży (zintegrowane akcesoria) pod kątem integralności konstrukcyjnej.
2. Przygotowanie uchwytów: Użyj specjalnych uchwytów antenowych wieży (lub niestandardowo wykonanych uchwytów kompatybilnych z siecią rurkową) i przymocuj je do głównych nogi wieży lub szkieletów sieci za pomocą klasy 8.8 śrub o wysokiej wytrzymałości (ISO 898). Upewnij się, że uchwyty są wyrównane z planowaną trasą komunikacji punkt-punkt i zaostrzone do określonego momentu obrotowego.
3. Podnoszenie naczyń i umieszczanie: Wykorzystanie dźwigów lub specjalistycznego sprzętu podnoszącego do podnoszenia płytki MW do docelowej wysokości (zwykle w pobliżu górnych części wieży lub na platformie konserwacyjnej).Ustawić azymut i wysokość talerza w celu wyrównania się z punktem końcowym odbioru/przesyłania, wykorzystując narzędzia laserowe do precyzyjnego wyrównania.
4. Bezpieczne przymocowanie: Przymocuj antenę MW do zamontowanych uchwytów za pomocą zgodnego sprzętu, zapewniając szczelne, bezważywe połączenie.1 normy spawania i mocowania.
5. Routing kablowy: Przeprowadzenie sygnału i kabli zasilania anteny przez zintegrowane systemy zarządzania kablami wieży (lub wzdłuż chronionych ścieżek na strukturze siatki) w celu uniknięcia narażenia na uszkodzenia środowiska.Upewnij się, że kable są odpowiednio izolowane i wodoodporne w punktach podłączenia.
6. Ostateczna inspekcja: Przeprowadzenie kontroli wizualnej naczyń, uchwytów i połączeń w celu potwierdzenia stabilności.ochrona przed upadkami dla pracowników) w całej instalacji.

Główną strukturę trójkątej stalowej wieży?

Główną strukturą trójkątnej stalowej wieży jest samonośny, trójkątny układ, zaprojektowany dla stabilności, nośności i wydajności aerodynamicznej,składający się z trzech podstawowych elementów:

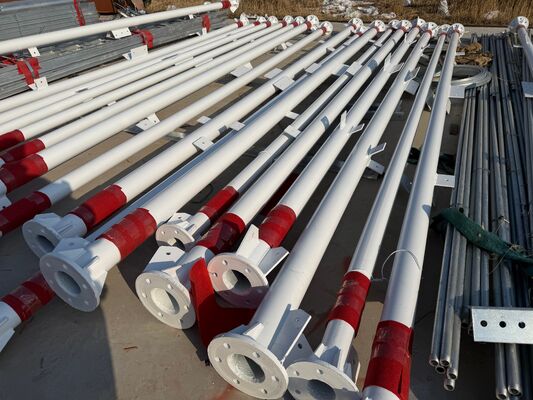

• Trzy pionowe rury: Pierwsze elementy nośne, wykonane z bezszwowych lub spawanych rur stalowych (zgodnych z normami Q345B/ASTM A500).te nogi przenoszą całkowitą masę wieży (w tym wyposażenie i obciążenia środowiskowe) na fundament.
• Pozostałe, o szerokości przekraczającej 10 mm: mniejsze, puste rury stalowe łączące trzy główne nogi poziomo i przekątnie.i zmniejsza opór wiatru, tworząc charakterystyczny wzór siatki wieży.
• Połączenia ramki i brzytów: Wieża stopniowo zwęża się od podstawy do góry (szersza podstawa, węższy wierzchołek), aby zoptymalizować odporność na silne wiatry (do 200 km/h) i trzęsienia ziemi.Segmenty wieży są połączone przez wysokiej wytrzymałości skrzydełkowe, zapewniając bezpieczne montaż i zmniejszając ryzyko utrzymania.

Komponenty te tworzą strukturalny kręgosłup, z zintegrowanymi akcesoriami (np. platformami, drabinami), które dodają wsparcie funkcjonalne bez naruszania integralności głównej struktury.

Platformy, drabiny

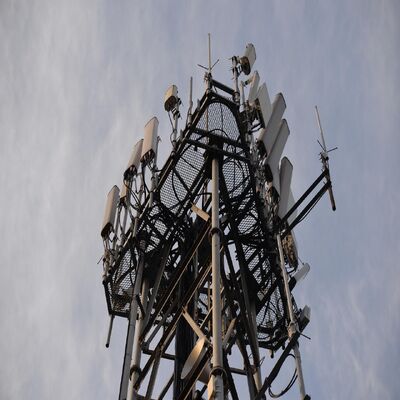

A. Platformy

• Celem: Służy jako stabilna podwyższona przestrzeń robocza do instalacji, konserwacji lub inspekcji anten, czujników lub innego sprzętu.Zapewnia również bezpieczny punkt odpoczynku dla pracowników podczas dostępu do wieży.
• Cechy projektowe: Wykonana z stali ocynkowanej (według ASTM A123 dla odporności na korozję) i zintegrowana z strukturą siatki na określonych wysokościach.Wyposażone w balustrady bezpieczeństwa w celu zapobiegania upadkom i niepoślizgowym powierzchniom dla stabilności pracownika. Zaprojektowane tak, aby wspierać ciężar pracowników, narzędzi i sprzętu, dostosowując się do ogólnej zdolności nośnej wieży.
• Kluczowa zaleta: strategiczne położenie w pobliżu punktów montażu urządzeń w celu usprawnienia zadań konserwacyjnych, zwiększając efektywność operacyjną.

B. drabina

• Celem: Dedykowany system dostępu bezpieczeństwa, który umożliwia pracownikom wspinanie się po wieży, aby dotrzeć do platform, sprzętu lub górnych sekcji do instalacji, inspekcji lub napraw.
• Cechy projektowe: Zbudowane ze stali ocynkowanej dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi stopniami (zgodnie z normami bezpieczeństwa w przemyśle) dla komfortowego wspinaczki.., przewodniki kablowe dla pasów bezpieczeństwa) w celu zminimalizowania ryzyka upadku, zgodnie ze specyfikacją projektową wieży "drzemienia przeciwupadku".zapewnienie bezpiecznegoStabilna droga.
• Zgodność: Zaprojektowane zgodnie z przepisami dotyczącymi bezpieczeństwa i normami projektowania wieży (np. TIA-222-G, GB 50017), przy czym priorytetem jest ochrona pracowników podczas dostępów pionowych.

Łącznie platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do sprzętu na dużych wysokościach,wspieranie bieżącej eksploatacji i utrzymania przy jednoczesnym przestrzeganiu wymogów dotyczących bezpieczeństwa i trwałości w przemyśle.

Proszę kliknąć tutaj, aby uzyskać więcej informacji!!!

Wizyty klientów

Zbieranie,Badanie galwanizacji wieży stalowej

Certyfikaty

Proszę kliknąć tutaj, aby uzyskać więcej informacji!!!

Dostosowane do potrzeb rodzaje produktów i korzyści

Wieża samodzielna 
Wieża samonośna zazwyczaj ma 3 nogi od 4 nogi, a jej materiał to rurka stalowa lub stal kątowa.i kątowa wieża stalowa jest połączona maticami i śrubokrętami.
Charakterystyka:
1Mały współczynnik obciążenia wiatrem, silny opór wiatru.
2.Oszczędność zasobów ziemi, dogodna lokalizacja.
Wygodny transport i montaż.

Wieża stalowa
Wieża rurowa odnosi się do samodzielnie noszącej się wysokiej konstrukcji stalowej z kolumną wieżową wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta.Jego głównymi cechami jest to, że kolumna wieży trzech rur jest wykonana z rur stalowych, a sekcja ciała wieży ma kształt trójkąta, która jest konstrukcją stalową wysokiego poziomu różniącą się od stali kątowej.

Wieża Monopolu 
Wieża pojedyncza, zwana również wieżą monopolu, jest powszechnie stosowanym typem, o pięknym wyglądzie, obejmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna,i jest przyjęta większością głosówKorpus wieży przyjmuje bardziej rozsądną sekcję, która jest połączona przez śrubę o wysokiej wytrzymałości.

Wieża Guyed 
Wieża z przewodu przewodowego ma nowy wygląd, a jej największą cechą jest wzmocnienie poprzez zastosowanie stalowego przewodu przewodowego.Jest lżejsza i tańsza od innych.Jest bardzo odpowiedni dla dużych obszarów geograficznych.

Wieża strażnicza
Wieża strażnicza jest wielofunkcyjnym budynkiem wykorzystywanym głównie do obserwacji otoczenia i odgrywa ważną rolę w wielu dziedzinach.Jego konstrukcja podkreśla harmonię i jedność z otoczeniem naturalnymWieże obserwacyjne zazwyczaj składają się z ciał wieży, platform, wież i drabin.z kompaktowymi i trwałymi konstrukcjami.

Zamaskowana wieża
Maskowana wieża drzew jest również rodzajem sztucznych drzew z bionicznej wieży drzew, na podstawie jak prawdziwy, plus skrupulatny projekt, gdy umieszczone wśród prawdziwych drzew w obszarze zwiedzania,Park i plac, będzie częścią natury.
Charakterystyka:
1Wspaniała struktura i wspaniały wygląd.
2. silna stabilność konstrukcyjna i długa żywotność.
3Niewielka powierzchnia i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wieży telekomunikacyjnej i zatwierdzonym przez ISO9001.Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów.
Specjalizujemy się w projektowaniu i produkcji wieży stalowej kątowej, wieży stalowej rurkowej, wieży monopołowej, wieży sosnowej, wieży z czopkami i wieży strażniczej.laboratoriumNasze surowce pochodzą z słynnych hut stalowych w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
