Szybko składana, składana wieża z drutu odciągowego o długości 10–30 m do komunikacji awaryjnej w przypadku katastrof

: Zbudowany jako konstrukcja stalowa rurowa lub kratownicowa (węższa niż wieże samonośne), o stożkowym kształcie w celu optymalizacji rozkładu obciążeń.

• System odciągów: Wiele zestawów stalowych lin mocowanych do masztu co 20-30 m, zakotwiczonych w gruncie pod kątem 45-60°, aby oprzeć się siłom wiatru/sejsmicznym.

• Zakres wysokości: Od 30 m do ponad 200 m (wyższe niż większość wież samonośnych), z możliwością dostosowania do specyficznych potrzeb.

• Akcesoria: Obejmuje drabiny, mocowania anten, korytka kablowe i światła ostrzegawcze dla lotnictwa (dla wysokości >60 m).

• Kluczowe materiały i normyKorpus wieży

: Stal konstrukcyjna ocynkowana (ASTM A36/S235JR) dla odporności na korozję i wytrzymałości.

• Odciągi: Stalowe liny o wysokiej wytrzymałości (ASTM A475) z powłokami cynkowymi/polimerowymi dla trwałości.

• Kotwy: Ciężkie kotwy betonowe/stalowe do mocowania lin, zaprojektowane do obciążeń rozciągających.

• Zgodność: Zgodność z IEC 62305 (ochrona odgromowa) i lokalnymi przepisami bezpieczeństwa budowlanego.

• Główne scenariusze zastosowańNadawanie/telekomunikacja

: Obsługuje anteny TV/radiowe i dalekosiężne nadajniki mikrofalowe (maksymalizuje zasięg sygnału dzięki wysokości).

• Monitorowanie meteorologiczne: Umieszcza czujniki pogody/radar na dużych wysokościach w celu uzyskania dokładnych danych atmosferycznych.

• Nawigacja lotnicza: Montuje beacon lotniczy w odległych obszarach (góry, wybrzeża).

• Badania naukowe: Rozmieszcza instrumenty atmosferyczne (monitory ozonu) powyżej zakłóceń naziemnych.

• 1. SpecyfikacjeProjekt

1. Kod projektowy

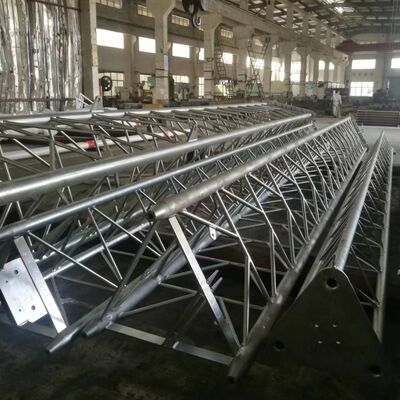

stalowa konstrukcja rurowa lub kratownicowa

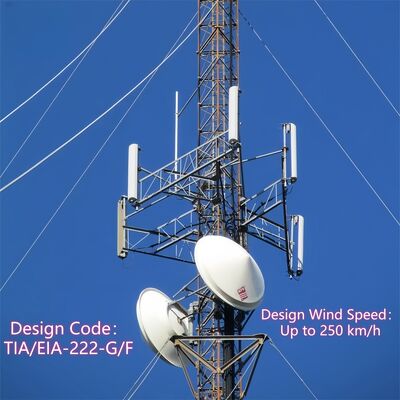

, jest węższy niż wieże samonośne i ma stożkowy kształt (szerszy u podstawy, węższy u góry), aby zoptymalizować rozkład obciążeń i odporność na wiatr. Korpus wieży jest wykonany z ocynkowanej stali konstrukcyjnej (zgodnej z normami ASTM A36/S235JR), aby zapewnić odporność na korozję i długotrwałą trwałość w warunkach zewnętrznych. Służy jako podstawa montażowa dla kluczowych akcesoriów, takich jak drabiny, mocowania anten i korytka kablowe, a jego modułowa konstrukcja pozwala na dostosowanie wysokości od 30 m do ponad 200 m, dostosowanych do zastosowań takich jak nadawanie, telekomunikacja czy monitorowanie meteorologiczne.Jak zamontować antenę na wieży odciągowej?Montaż anteny na wieży odciągowej odbywa się w sposób uporządkowany, zgodny z przepisami bezpieczeństwa i normami branżowymi:

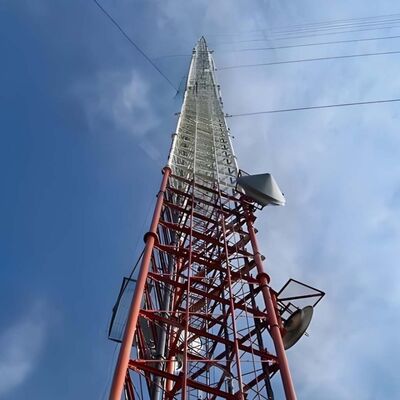

Przygotowanie przed instalacją

: Sprawdzić nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny (w tym osprzętu i powiązanych kabli). Skontrolować korpus wieży pod kątem korozji, uszkodzeń strukturalnych lub luźnych połączeń oraz potwierdzić zgodność z lokalnymi przepisami bezpieczeństwa (np. IEC 62305 w zakresie ochrony odgromowej).

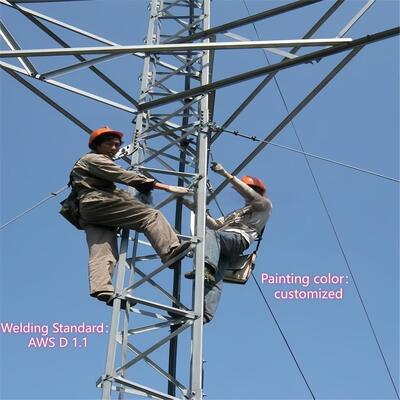

1. Instalacja mocowania anteny: Zamontować dedykowane mocowania anten (zintegrowane akcesoria wieży) w wyznaczonych miejscach na korpusie wieży. Mocowania te są zazwyczaj mocowane za pomocą śrub o wysokiej wytrzymałości, kompatybilnych z ocynkowaną stalową konstrukcją wieży, zapewniając pewne połączenie, które wytrzymuje siły wiatru i wibracje.
2. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny na docelową wysokość (strategicznie wybraną dla optymalnego zasięgu sygnału). Wyrównać antenę z zamierzonym kierunkiem nadawania/odbioru, używając narzędzi laserowych lub mierników wyrównania dla precyzji.
3. Mocowanie anteny: Zamocować antenę do zainstalowanych wcześniej mocowań za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego, aby zapobiec ruchom. Upewnić się, że antena jest wypoziomowana i stabilna, bez chybotania, które mogłoby wpłynąć na wydajność lub integralność strukturalną.
4. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe lub podajniki przez zintegrowane korytka kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do anteny i poprowadzić je w dół do urządzeń naziemnych, zapewniając odpowiednią izolację i wodoodporność w punktach połączeń.
5. Kontrola końcowa: Przeprowadzić kontrolę wizualną anteny, mocowań i kabli, aby potwierdzić bezpieczny montaż. Przetestować nadawanie/odbiór sygnału anteny, aby zweryfikować funkcjonalność i upewnić się, że wszystkie protokoły bezpieczeństwa (np. ochrona przed upadkiem dla pracowników) są przestrzegane przez cały proces.
6. Co to jest urządzenie antykolidyzyjne na wieży odciągowej?Urządzenie antykolidyzyjne dla wieży odciągowej to specjalistyczny element bezpieczeństwa instalowany na korpusie wieży, aby zapobiec nieautoryzowanemu dostępowi i zmniejszyć ryzyko upadku. Typowe konstrukcje obejmują:

Kołnierze/spódnice antykolidyzyjne

: Okrągłe lub stożkowe bariery stalowe montowane w pobliżu podstawy wieży (zazwyczaj 2-3 m nad ziemią), aby blokować próby wspinaczki, uniemożliwiając chwytanie się rękami lub stawianie stóp.

• Kolczaste lub ząbkowane odstraszacze: Nieśmiercionośne, spiczaste stalowe elementy na niższych sekcjach wieży lub drabinach, aby zniechęcić do nieautoryzowanej wspinaczki.
• Zamykany dostęp: Jeśli wieża jest wyposażona w panel dostępu na poziomie gruntu lub wejście po drabinie, zamykana brama ogranicza dostęp tylko do certyfikowanego personelu.
• Urządzenia te są wykonane z materiałów odpornych na korozję (np. stal ocynkowana, dopasowana do korpusu wieży), aby wytrzymać warunki zewnętrzne. Ich głównym celem jest zwiększenie bezpieczeństwa poprzez zapobieganie przypadkowemu lub celowemu wspinaniu się przez osoby nieprzeszkolone, zgodnie z lokalnymi przepisami bezpieczeństwa budowlanego i ograniczeniem odpowiedzialności dla operatorów wież.Jak połączyć odciąg z wieżą odciągową?

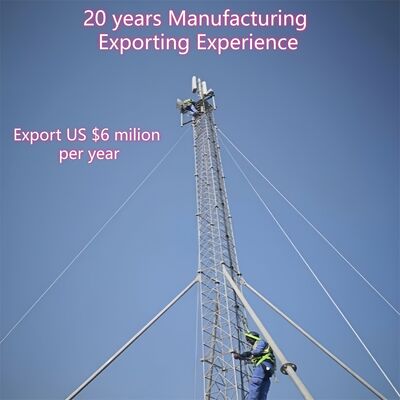

Połączenie odciągów z wieżą odciągową obejmuje bezpieczny proces przenoszenia obciążeń, aby zapewnić skuteczne stabilizowanie wieży przez odciągi przeciwko siłom wiatru i sejsmicznym:

Przygotowanie

: Wybrać odciągi wykonane ze stalowych lin o wysokiej wytrzymałości (zgodne z ASTM A475) z powłokami cynkowymi lub polimerowymi dla trwałości. Upewnić się, że korpus wieży posiada fabrycznie wykonane punkty mocowania (np. uszy, wsporniki lub poprzecznice) co 20-30 m, zgodnie ze specyfikacją projektu wieży.

1. Instalacja osprzętu mocującego: Zamontować ciężkie wsporniki odciągów lub szekle do wyznaczonych punktów mocowania wieży za pomocą śrub o wysokiej wytrzymałości (kompatybilnych z ocynkowaną stalową konstrukcją wieży). Wsporniki te są zaprojektowane do równomiernego rozkładu naprężenia na korpusie wieży.
2. Zakończenie liny: Użyć profesjonalnych końcówek (np. tulei zaciskowych, zacisków linowych lub kausz) do zabezpieczenia końca każdego odciągu. Tuleje zaciskowe są zaciskane na linie, tworząc trwałe, wytrzymałe połączenie, podczas gdy zaciski linowe zapewniają regulację naprężenia.
3. Montaż osprzętu połączeniowego: Połączyć zakończony koniec odciągu ze wspornikiem wieży za pomocą szekli lub sworznia, zapewniając pewne dopasowanie bez luzu. Użyć narzędzia do naprężania (np. napinacza śrubowego lub ściągacza) do regulacji naprężenia liny do specyfikacji projektowej – kluczowe dla zrównoważenia sił bocznych działających na wieżę.
4. Weryfikacja: Sprawdzić, czy połączenie jest wyrównane ze stożkową konstrukcją wieży i czy lina jest równomiernie napięta (unikając nadmiernego naprężenia, które mogłoby obciążyć korpus wieży). Potwierdzić, że osprzęt i końcówki są odporne na korozję i zgodne z normami bezpieczeństwa wieży.
5. Jak połączyć odciąg z kotwą odciągową?Połączenie odciągów z kotwami odciągowymi (kotwami gruntowymi) jest kluczowym krokiem do przeniesienia naprężenia liny na grunt, zapewniając stabilność wieży:

Przygotowanie kotwy

: Upewnić się, że kotwa gruntowa (ciężka kotwa betonowa lub stalowa, zaprojektowana do obciążeń rozciągających) jest prawidłowo zainstalowana w gruncie pod kątem 45-60° względem odciągu. Kotwa musi być w pełni utwardzona (w przypadku betonu) i bezpiecznie osadzona, aby oprzeć się siłom wyrywania.

1. Udostępnienie śruby kotwiącej: Upewnić się, że górna śruba kotwy (śruba kotwy odciągowej) wystaje ponad grunt i jest gwintowana, aby pomieścić osprzęt połączeniowy. Śruba powinna być wykonana ze stali o wysokiej wytrzymałości, aby wytrzymać naprężenie odciągu.
2. Zakończenie liny: Zakończyć wolny koniec odciągu za pomocą tych samych wysokowytrzymałych końcówek (tulei zaciskowych, zacisków linowych lub kausz), które zostały użyte do połączenia z wieżą, zapewniając bezpieczny, nośny koniec.
3. Montaż osprzętu połączeniowego: Zamontować napinacz śrubowy (do regulacji naprężenia) i szeklę do zakończonego odciągu. Napinacz śrubowy łączy się ze śrubą kotwy odciągowej za pomocą nakrętki lub podkładki, umożliwiając precyzyjne dostosowanie naprężenia liny.
4. Naprężenie i zabezpieczenie: Użyć napinacza śrubowego do naprężenia odciągu do wymaganego poziomu, zapewniając, że wytrzymuje on siły boczne bez wyrywania kotwy. Po naprężeniu zablokować napinacz śrubowy za pomocą zawleczek lub nakrętek blokujących, aby zapobiec jego poluzowaniu w czasie.
5. Kontrola końcowa: Sprawdzić, czy połączenie jest bezpieczne, czy kotwa nie wykazuje oznak ruchu i czy odciąg jest ustawiony pod prawidłowym kątem 45-60°. Sprawdzić pod kątem korozji śruby, osprzętu i zakończenia liny, zapewniając zgodność z IEC 62305 i lokalnymi przepisami bezpieczeństwa.
6. Kliknij tutaj, aby uzyskać więcej informacji!!!!!!2.

Pakowanie i wysyłka

5. Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów. Specjalizujemy się w projektowaniu i produkcji wież z profili kątowych, wież rurowych, wież jednopalowych, wież typu sosna, wież odciągowych i wież strażniczych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, cynkowanie i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.

6. FAO

1. Czy konstrukcja wieży jest monolityczna?
Nie, możemy zaprojektować i wyprodukować ją zgodnie z życzeniem klienta.
