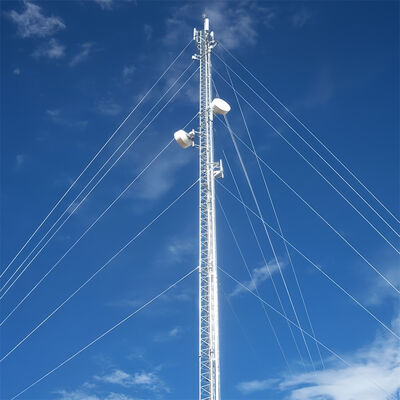

Wieża z drutu odciągowego o długości 20–60 m, odporna na ekstremalne warunki środowiskowe, służąca do komunikacji z polarną stacją badawczą

Podstawowe cechy konstrukcyjne i projektowe

• Szczupłe ciało wieży: Zbudowany jako cewkowa lub sieciowa konstrukcja stalowa (ciemniejsza niż wieże samonośne), o kształcie koniowym w celu optymalizacji rozkładu obciążenia.

• System Guy Wire: Wielokrotne zestawy stalowych kabli przymocowanych do mastu w odstępach od 20 do 30 m, zakotwiczonych do ziemi pod kątem 45 do 60° w celu przeciwdziałania siłom wiatru i sejsmicznym.

• Zakres wysokości: Rozciąga się od 30m do ponad 200m (wyższa niż większość wież samonośnych), dostosowana do konkretnych potrzeb.

• Akcesoria: Włącza drabiny wspinaczkowe, mocowanie anten, tacy kablowe i światła ostrzegawcze dla lotnictwa (w przypadku wysokości > 60 m).

Kluczowe materiały i normy

• Korpus wieży: Ocieplona stal konstrukcyjna (ASTM A36/S235JR) dla odporności na korozję i wytrzymałości.

• Guy Wires: Kable stalowe o wysokiej wytrzymałości (ASTM A475) z powłoką cynkowo-polimerową w celu zapewnienia trwałości.

• Ankiery: Ogromne kotwice betonowe/ stalowe do przytrzymania przewodów, przeznaczone do obciążeń napędowych.

• Zgodność: Zgodnie z normą IEC 62305 (ochrona przed błyskawicami) i lokalnymi przepisami dotyczącymi bezpieczeństwa budynków.

Główne scenariusze zastosowań

• Działalność radiowa/telekomunikacyjna: obsługuje anteny telewizyjne/radiowe i nadajniki mikrofalowe dalekobieżne (maksymalnie pokrywa sygnał poprzez wysokość).

• Monitoring meteorologiczny: Wykorzystuje czujniki pogodowe/radar na dużych wysokościach w celu uzyskania dokładnych danych atmosferycznych.

• Nawigacja lotnicza: Montuje sygnały lotnicze w odległych obszarach (góry, wybrzeża).

• Badania naukowe: Wykorzystuje instrumenty atmosferyczne (monitory poziomu ozonu) nad interferencją naziemną.

1Specyfikacje

Co to jest wieża "Body of Guyed Wire Tower"?

Korpus wieży wieży drutowej z przewodami (wieża masztów z przewodami) to centralna, szczupła konstrukcja nośna, która wspiera anteny, czujniki lub inne urządzenia,opierając się na zewnętrznych przewodów dla stabilności bocznej (zamiast samodzielnej sztywności). Zazwyczaj zbudowany jakoramy stalowe rurowe lub sieciowe, jest węższa niż wieże samonośne i posiada spinalną konstrukcję (szerszą u podstawy, węższą u góry) w celu optymalizacji rozkładu obciążenia i oporu wiatru.Korpus wieży jest wykonany z ocynkowanej stali konstrukcyjnej (zgodnej z normami ASTM A36/S235JR) w celu zapewnienia odporności na korozję i długotrwałej trwałości w środowiskach zewnętrznychSłuży jako podstawa montażu kluczowych akcesoriów, takich jak drabinki wspinaczkowe, mocowanie anten i tacy kablowe,i jego modułowa konstrukcja pozwala na dostosowanie wysokości od 30m do ponad 200m, dostosowane do zastosowań takich jak nadawanie, telekomunikacja lub monitorowanie meteorologiczne.

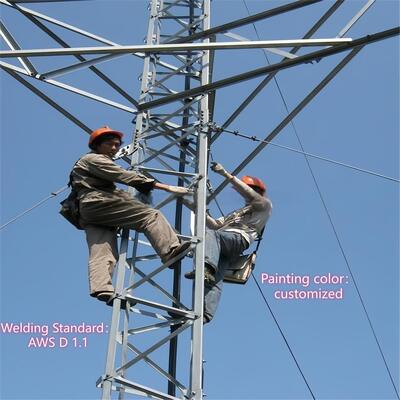

Jak zainstalować antenę na wieży?

Montowanie anteny na wieży drutowej podlega uporządkowanemu, bezpiecznemu procesowi zgodnemu z projektem wieży i standardami branżowymi:

1. Przygotowanie przed instalacją: Sprawdź zdolność nośną wieży, aby upewnić się, że może ona utrzymać ciężar anteny (w tym sprzęt i powiązane kable).lub luźne połączenia, oraz potwierdzić zgodność z lokalnymi kodeksami bezpieczeństwa (np. IEC 62305 dotyczącymi ochrony przed błyskawicami).
2. Instalacja montu anteny: Przymocowanie specjalnych uchwytów antenowych (wbudowane akcesoria wieży) do wcześniej wyznaczonych punktów na kadłubie wieży.Ta montaż jest zazwyczaj zabezpieczana za pomocą wysokiej wytrzymałości śruby kompatybilne z wieży ęćkowane konstrukcji stalowej, zapewniając mocne połączenie odporne na siły wiatru i wibracje.
3. Podnoszenie i pozycjonowanie anteny: Wykorzystanie dźwigów lub specjalistycznego sprzętu podnoszącego do podnoszenia anteny na docelową wysokość (wybrana strategicznie dla optymalnego zasięgu sygnału).Wyrównanie anteny z planowanym kierunkiem transmisji/przyjmowania, przy użyciu narzędzi laserowych lub liczników ustawienia dla dokładności.
4. Zabezpieczenie anteny: Przymocować antenę do wstępnie zainstalowanych uchwytów przy użyciu zgodnego sprzętu, przyciskając śruby do określonego momentu obrotowego, aby zapobiec ruchowi.bez wahań, które mogłyby mieć wpływ na wydajność lub integralność konstrukcji.
5. Routing kablowy i integracja: przewód kabli sygnałowych lub zasilaczy przez zintegrowane taśmy kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi.zapewnienie odpowiedniej izolacji i wodoodporności w punktach podłączenia.
6. Ostateczna inspekcja: Przeprowadzenie kontroli wizualnej anteny, mocowania i kabli w celu potwierdzenia bezpiecznej instalacji.i zapewnić wszystkie protokoły bezpieczeństwa (eW tym celu należy zapewnić, aby w trakcie całego procesu stosowano odpowiednie zasady ochrony pracowników przed upadkiem.

Co to jest urządzenie przeciw wspinaczce na wieży?

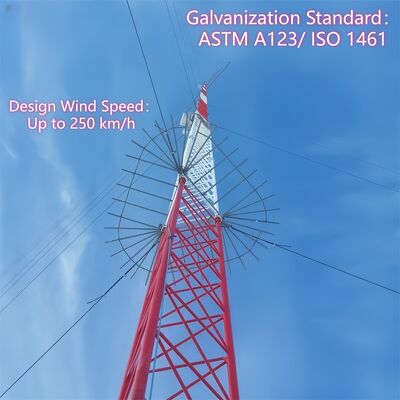

Urządzenie anty wspinaczkowe dla wieży z drutem jest specjalistycznym elementem bezpieczeństwa zainstalowanym na ciele wieży w celu zapobiegania nieautoryzowanemu dostępowi i zmniejszenia ryzyka upadku.

• Obroże/spodnie przeciw wspinaczkom: Okrągłe lub stożkowe bariery stalowe zamontowane w pobliżu podstawy wieży (zwykle 2 m nad ziemią) w celu blokowania prób wspinaczki poprzez odmowę uchwytów lub oparć.
• Środki odstraszające z szpicami lub szpicami: Nieśmiertelne, ostre stalowe mocowania na dolnych sekcjach wieży lub drabinie, aby zniechęcić do nieuprawnionego wspinaczki.
• Dostęp zablokowany: Jeżeli wieża jest wyposażona w panel dostępowy na poziomie podłoża lub punkt wejścia po drabinie, zamknięta brama ogranicza dostęp wyłącznie do certyfikowanego personelu.

Urządzenia te są wykonane z materiałów odpornych na korozję (np. stali ocynkowanej, pasującej do korpusu wieży), aby wytrzymać warunki zewnętrzne.Ich głównym celem jest zwiększenie bezpieczeństwa poprzez zapobieganie przypadkowemu lub celowemu wspinaczkom przez niewykwalifikowanych osób, zgodne z lokalnymi kodeksami bezpieczeństwa budynków i ograniczeniem odpowiedzialności operatorów wież.

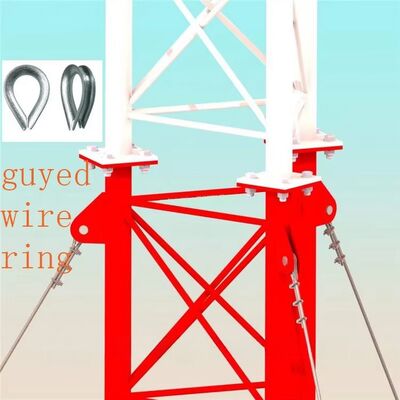

Jak połączyć przewód i wieżę?

Podłączenie przewodów do wieży wymaga bezpiecznego, nośnego procesu, aby zapewnić, że przewody mogą skutecznie ustabilizować wieżę przed wiatrem i siłami sejsmicznymi:

1. Przygotowanie: Wybierz przewody typu guy wykonane z kabli stalowych o wysokiej wytrzymałości (zgodnych z ASTM A475) z powłokami cynkowymi lub polimerowymi w celu zapewnienia trwałości.nawiasy, lub krzyżówki) w odstępach 20-30 m, zgodnie z zaprojektowaniem wieży.
2. Instalacja sprzętu dołączonego: Wstawia się mocno wytrzymałe klamry drutowe lub szczeliny do wstępnie wyznaczonych punktów mocowania wieży za pomocą śrub o wysokiej wytrzymałości (kompatybilnych z stalową konstrukcją ocynkowaną wieży).Te uchwyty są zaprojektowane tak, aby równomiernie rozdzielić napięcie w całym ciele wieży.
3. Zakończenie drutu: Użyj profesjonalnych urządzeń końcowych (np. rękawów, zacisków kablowych lub palców) do zabezpieczenia końca każdego drutu.połączenie o wysokiej wytrzymałości, podczas gdy zaciski kablowe zapewniają regulowane napięcie.
4. Połączenie i napięcie: Przymocuj końcówkę przewodu do uchwytu wieży za pomocą kajdanki lub szpilki, zapewniając bezpieczne dopasowanie bez luzu.Wykorzystuje się w tym celu zestaw zestawów, w tym zestaw zestawów, zestaw zestawów, zestaw zestawów, zestaw zestawów, zestaw zestawów, zestaw zestawów, zestaw zestawów..
5. Kontrola: Sprawdź, czy połączenie jest wyrównane z spinalną strukturą wieży i czy przewód jest jednolitego napięcia (w celu uniknięcia nadmiernego zaciskania, które mogłoby obciążyć ciało wieży).Sprawdź, czy sprzęt i urządzenia końcowe są odporne na korozję i spełniają normy bezpieczeństwa wieży.

Jak połączyć przewód i śrubę kotwiczą?

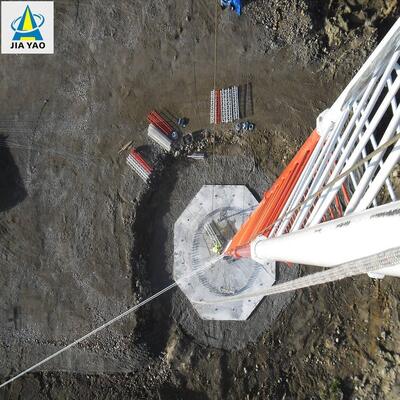

Podłączenie przewodów do śrub kotwicowych jest krytycznym krokiem do przenoszenia napięcia drutu do ziemi, zapewniając stabilność wieży:

1. Przygotowanie kotwicy: Upewnij się, że kotwica do ziemi (kotwica betonowa lub stalowa przeznaczona do ciężkich obciążeń) jest odpowiednio zamontowana w ziemi pod kątem 45°60° w stosunku do drutu.Kotwica musi być całkowicie utwardzona (w przypadku betonu) i mocno osadzona, aby wytrzymać siły wyciągania.
2. Ekspozycja na błysk kotwicy: Upewnij się, że górny śrubek kotwicy (przewodowany śrubek kotwicowy) wystaje nad ziemią i jest nawinięty, aby pomieścić sprzęt podłączający.Śruby powinny być wykonane z wysokiej wytrzymałości stali, aby wytrzymać napięcie drutu faceta.
3. Zakończenie drutu: Zawiesić wolny koniec przewodu przy użyciu tych samych wytrzymałych elementów (przycisków, zacisków kablowych lub palców) stosowanych do połączenia wieży, zapewniając bezpieczny, nośny koniec.
4. Zestaw sprzętu łącza: Przymocować skręt (dla regulacji napięcia) i kajdanki do końcowego przewodu guy.umożliwiające precyzyjne dostosowanie napięcia drutu.
5. Napinanie i zabezpieczenie/Użyj skręta, /by napić przewód do wymaganej specyfikacji, /zapewniając odporność na siły boczne bez ciągnięcia kotwicy.zablokowanie skrętu obrotowego szpilkami lub orzechami zamykającymi, aby zapobiec luzowaniu się w czasie.
6. Kontrola końcowa: Sprawdź, czy połączenie jest bezpieczne, kotwica nie wykazuje żadnych oznak ruchu, a przewód jest wyrównany pod prawidłowym kątem 45°60°.i końcówki drutu, zapewniając zgodność z normami IEC 62305 i lokalnymi kodeksami bezpieczeństwa.
