15 23 31M Niska konserwacja 3-nożna wieża telekomunikacyjna rurowa stalowa ocynkowana zewnętrzna 5G 4G Wifi wiejska

JIAYOA CO.,LTD

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitoringu, obserwacji i bezpieczeństwa. Poniżej znajdują się szczegółowe informacje o produkcie:

1. Kluczowe szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynentalne); Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna
Obróbka powierzchni: cynkowanie ogniowe lub malowanie.

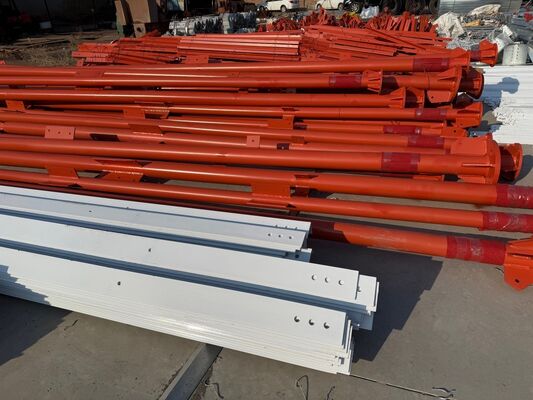

2. Pakowanie i dostawa:
Szczegóły dotyczące pakowania: Wieża telekomunikacyjna będzie wiązana taśmą cynkowaną zgodnie z wymaganiami klienta.
Dostawa: Wysyłka w ciągu 20 dni po dokonaniu płatności z portu Tianjin
Elementy wieży: Jedna wieża stalowa jest podzielona na kilka wiązek.
Śruby: Materiał opakowaniowy to wytrzymała torba nylonowa lub bęben stalowy.
3. Dane techniczne

Jaka jest kratownicowa konstrukcja 3-nożnej wieży ze stali rurowej?

Kratownicowa konstrukcja 3-nożnej wieży ze stali rurowej to kratownicowa rama, która łączy trzy pionowe rurowe nogi wieży. Składające się z mniejszych pustych rur stalowych (zgodnych z materiałem głównych nóg, np. rur stalowych bez szwu/spawanych), te elementy kratownicy tworzą krzyżujące się poziome i ukośne połączenia między trzema nogami, tworząc trójkątny, przypominający sieć wzór na całej wysokości wieży. Ta konstrukcja działa w tandemie z pochylonym projektem wieży (szersza u podstawy, węższa na górze), aby równomiernie rozkładać obciążenia pionowe (ciężar wieży, ciężar sprzętu) i siły boczne (wiatr, aktywność sejsmiczna) na trzy nogi. Rurowa kratownica nie tylko zwiększa sztywność i stabilność konstrukcji, ale także optymalizuje wydajność aerodynamiczną – zmniejszając opór wiatru o 30% w porównaniu do tradycyjnych konstrukcji kratownicowych ze stali kątowej – co sprawia, że wieża jest wysoce adaptowalna do trudnych lub wietrznych środowisk. Dodatkowo, zastosowanie elementów rurowych zapewnia lekkość konstrukcji przy zachowaniu wysokiej nośności.

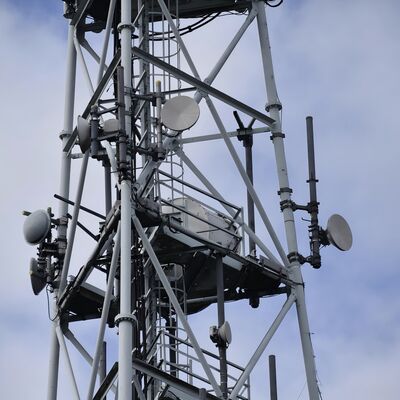

Jak zamontować antenę MW na 3-nożnej wieży ze stali rurowej?

Montaż anteny mikrofalowej (MW) na 3-nożnej wieży ze stali rurowej odbywa się zgodnie z bezpiecznym, znormalizowanym procesem zgodnym z projektem konstrukcyjnym wieży i normami branżowymi:

1. Weryfikacja przed instalacją: Potwierdź nośność wieży (zgodnie z normami TIA-222-G i GB 50017), aby upewnić się, że może ona utrzymać antenę MW, osprzęt montażowy i związane z tym obciążenia. Sprawdź wstępnie zainstalowane wsporniki antenowe wieży (zintegrowane akcesoria) pod kątem integralności strukturalnej.
2. Przygotowanie wspornika: Użyj dedykowanych wsporników antenowych wieży (lub wsporników wykonanych na zamówienie, kompatybilnych z rurową kratownicą) i przymocuj je do głównych nóg wieży lub kratownic rurowych za pomocą śrub o wysokiej wytrzymałości klasy 8.8 (ISO 898). Upewnij się, że wsporniki są wyrównane z zamierzonym punktem komunikacji i dokręcone do określonego momentu obrotowego.
3. Podnoszenie i pozycjonowanie anteny: Użyj dźwigów lub specjalistycznego sprzętu podnoszącego, aby podnieść antenę MW na docelową wysokość (zazwyczaj w pobliżu górnych sekcji wieży lub na platformie serwisowej). Dostosuj azymut i elewację anteny, aby wyrównać ją z punktem odbiorczo-nadawczym, używając narzędzi do wyrównywania laserowego dla precyzji.
4. Bezpieczne mocowanie: Przymocuj antenę MW do zamontowanych wsporników za pomocą kompatybilnego osprzętu, zapewniając ciasne, stabilne połączenie. Ponownie sprawdź moment obrotowy śrub za pomocą skalibrowanych narzędzi, aby zapewnić zgodność z normami spawania i mocowania AWS D1.1.
5. Prowadzenie kabli: Poprowadź kable sygnałowe i zasilające anteny przez zintegrowane systemy zarządzania kablami wieży (lub wzdłuż zabezpieczonych ścieżek na konstrukcji kratownicy), aby uniknąć narażenia na uszkodzenia środowiskowe. Upewnij się, że kable są odpowiednio zaizolowane i wodoodporne w punktach połączeń.
6. Kontrola końcowa: Przeprowadź kontrolę wizualną anteny, wsporników i połączeń, aby potwierdzić stabilność. Przetestuj transmisję sygnału, aby zweryfikować wyrównanie i funkcjonalność. Przestrzegaj protokołów bezpieczeństwa (np. ochrony przed upadkiem dla pracowników) przez cały czas instalacji.

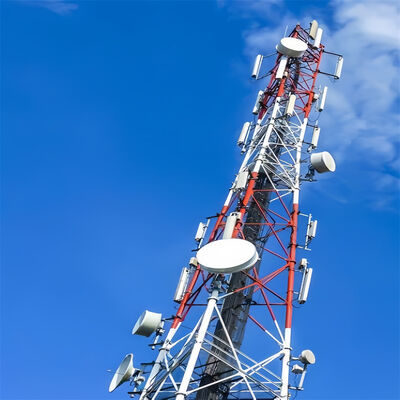

Główna konstrukcja 3-nożnej wieży ze stali rurowej?

Główna konstrukcja 3-nożnej wieży ze stali rurowej to samonośny, trójkątny system ramowy zaprojektowany z myślą o stabilności, nośności i wydajności aerodynamicznej, składający się z trzech podstawowych elementów:

• Trzy pionowe nogi rurowe: Podstawowe elementy nośne, wykonane z rur stalowych bez szwu lub spawanych (zgodnych z normami Q345B/ASTM A500). Ułożone w konfiguracji trójkątnej, nogi te przenoszą całkowity ciężar wieży (w tym obciążenia sprzętu i środowiskowe) na fundament.
• Kratownice rurowe: Mniejsze puste rury stalowe łączące trzy główne nogi poziomo i ukośnie. Ten krzyżujący się system kratownic równomiernie rozkłada obciążenia, zwiększa sztywność konstrukcji i zmniejsza opór wiatru, tworząc charakterystyczny wzór kratownicy wieży.
• Zwężająca się rama i połączenia kołnierzowe: Wieża zwęża się stopniowo od podstawy do góry (szersza podstawa, węższa góra), aby zoptymalizować odporność na silne wiatry (do 200 km/h) i trzęsienia ziemi. Segmenty wieży są łączone za pomocą kołnierzy skręcanych o wysokiej wytrzymałości, zapewniając bezpieczny montaż i zmniejszając ryzyko konserwacji.

Te elementy tworzą szkielet konstrukcyjny, a zintegrowane akcesoria (np. platformy, drabiny) dodają wsparcie funkcjonalne bez naruszania integralności głównej konstrukcji.

Platforma, drabina

A. Platforma

• Cel: Służy jako stabilna, podwyższona przestrzeń robocza do instalacji, konserwacji lub inspekcji anten MW, anten, czujników lub innego sprzętu. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas dostępu do wieży.
• Cechy konstrukcyjne: Wykonana ze stali ocynkowanej (zgodnie z ASTM A123 dla odporności na korozję) i zintegrowana z konstrukcją kratownicy na określonych wysokościach. Wyposażona w balustrady bezpieczeństwa zapobiegające upadkom i powierzchnie antypoślizgowe zapewniające stabilność pracownikom. Zaprojektowana do przenoszenia ciężaru pracowników, narzędzi i sprzętu, zgodnie z ogólną nośnością wieży. Może zawierać włazy ułatwiające przemieszczanie się między sekcjami wieży.
• Kluczowa zaleta: Strategicznie umieszczona w pobliżu punktów montażu sprzętu, aby usprawnić zadania konserwacyjne, zwiększając wydajność operacyjną.

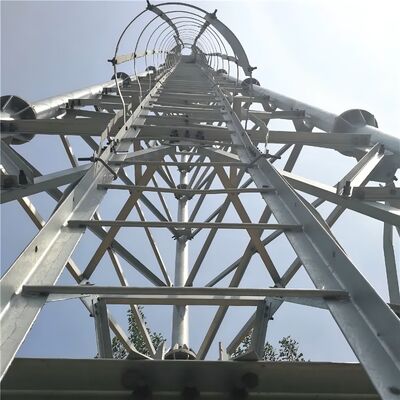

B. Drabina

• Cel: Dedykowany system bezpiecznego dostępu, który pozwala pracownikom wspinać się po wieży, aby dotrzeć do platform, sprzętu lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana ze stali ocynkowanej dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z normami bezpieczeństwa branżowego) dla wygodnego wspinania. Wyposażona w mechanizmy zapobiegające upadkom (np. prowadnice linowe dla uprzęży bezpieczeństwa), aby zminimalizować ryzyko upadku – zgodnie ze specyfikacją wieży „drabina antyupadkowa”. Zamocowana pionowo do głównych nóg lub kratownic rurowych, zapewniając bezpieczną, stabilną ścieżkę.
• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i normami projektowania wież (np. TIA-222-G, GB 50017), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do sprzętu na dużych wysokościach, wspierając bieżącą eksploatację i konserwację, przy jednoczesnym przestrzeganiu wymagań branżowych dotyczących bezpieczeństwa i trwałości.

Kliknij tutaj, aby uzyskać więcej informacji!!!

Wizyty klientów

Montaż,Testowanie wież ze stali ocynkowanej

Certyfikaty

Kliknij tutaj, aby uzyskać więcej informacji!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nożna, a jej materiałem jest rura stalowa lub stal kątowa. Jeśli chodzi o połączenie, wieża rurowa jest łączona za pomocą kołnierzy, a wieża ze stali kątowej jest łączona za pomocą nakrętek i śrub. 
Cechy: 
1. Mały współczynnik obciążenia wiatrem, silna odporność na wiatr. 
2. Oszczędność zasobów gruntowych, dogodna lokalizacja. 
Wygodny transport i instalacja. 

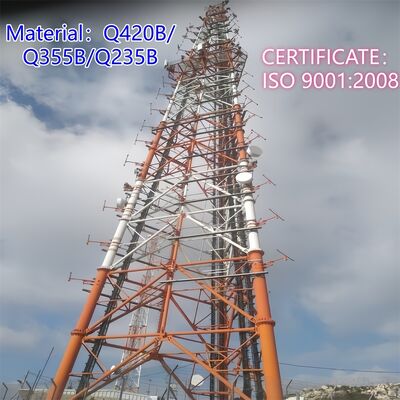

Wieża ze stali rurowej
Wieża rurowa odnosi się do samonośnej wysokiej konstrukcji stalowej z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży ma kształt trójkąta, co jest wysoką konstrukcją stalową różniącą się od stali kątowej.

Wieża monopolska 
Wieża jednokolumnowa, zwana również wieżą monolityczną, jest powszechnie stosowanym typem, o pięknym wyglądzie, zajmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i adoptowana przez większość budów. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest łączony za pomocą śrub o wysokiej wytrzymałości. Charakteryzuje się łatwością instalacji i może dostosować się do różnych skomplikowanych terenów. 

Wieża odciągowa 
Wieża odciągowa ma nowatorski wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych odciągów. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otoczenia i odgrywający ważną rolę w wielu dziedzinach. Jej projekt kładzie nacisk na harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zazwyczaj skoordynowany z otoczeniem. Wieże obserwacyjne składają się zazwyczaj z korpusu wieży, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Wieża maskująca drzewo
Wieża maskująca drzewo to również rodzaj sztucznego drzewa, wieży bionicznej, która u podstawy przypomina prawdziwą, a dzięki starannemu projektowi, umieszczona wśród prawdziwych drzew w obszarze widokowym, parku i placu, będzie częścią natury. 
Cechy: 
1. Wykwintna konstrukcja i wspaniały wygląd. 
2. Silna stabilność konstrukcji i długa żywotność. 
3. Małe pokrycie powierzchni i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i innych 55 krajów.
Specjalizujemy się w projektowaniu i produkcji wież ze stali kątowej, wież ze stali rurowej, wież monolitycznych, wież sosnowych, wież odciągowych i wież obserwacyjnych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, cynkowanie i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​
