11 17 23M Przestronna, Efektywna Monopolowa Wieża Komunikacyjna z Galwanizowanej Stali, Zewnętrzna, 5G, 4G, Wifi, Kompaktowa
JIAYAO CO.,LTD
Opis Produktu
1. Kluczowe szczegóły:
Pochodzenie: Hebei, Chiny (kontynentalne); Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna
Obróbka powierzchni: Cynkowanie ogniowe lub malowanie.
2. Pakowanie i dostawa:
Szczegóły dotyczące opakowania: Wieża telekomunikacyjna zostanie spakowana w wiązki za pomocą galwanizowanych taśm zgodnie z wymaganiami klienta.
Dostawa: Wysyłka w ciągu 20 dni od płatności z portu Tianjin
Elementy wieży: Jedna stalowa wieża jest podzielona na kilka wiązek.
Śruby: Materiał opakowaniowy to wytrzymała torba nylonowa lub stalowy bęben.
3. Dane techniczne
| Projekt |
| 1. Kod projektowy |

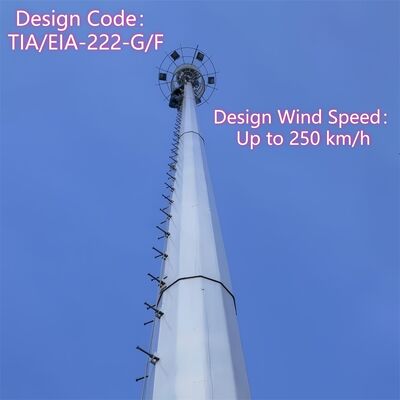

ANSI/TIA-222-G/H/F, EN 1991-1-4 i EN 1993-3-1 |
| Stal konstrukcyjna |
| 2. Klasa |
Stal miękka |
Stal o wysokiej wytrzymałości |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Projektowa prędkość wiatru |
Do 250 km/h |
| 4. Dopuszczalne ugięcie |
0,5 ~1,0 stopnia przy prędkości roboczej |
| 5. Wytrzymałość na rozciąganie (Mpa) |
360~510 |
470~630 |
| 6. Granica plastyczności (t≤16mm) (Mpa) |
355 |
235 |
| 7. Wydłużenie (%) |
20 |
24 |
| 8. Udarność KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Śruby i nakrętki |
| 9. Klasa |
Klasa 4.8, 6.8, 8.8 |
| 10. Normy dotyczące właściwości mechanicznych |
| 10.1 Śruby |
ISO 898-1 |
| 10.2 Nakrętki |
ISO 898-2 |
| 10.3 Podkładki |
ISO 6507-1 |
| 11. Normy dotyczące wymiarów |
| 11.1 Śruby |
DIN7990, DIN931, DIN933 |
| 11.2 Nakrętki |
ISO4032, ISO4034 |
| 11.3 Podkładki |
DIN7989, DIN127B, ISO7091 |
| Spawanie |
| 12. Metoda |
Spawanie łukowe kryte CO2 i spawanie łukiem krytym (SAW) |
| 13. Norma |
AWS D1.1 |
| Oznakowanie |
| 14. Metoda znakowania elementów |
Tłoczenie hydrauliczne |
| Cynkowanie |
| 15. Norma cynkowania profili stalowych |

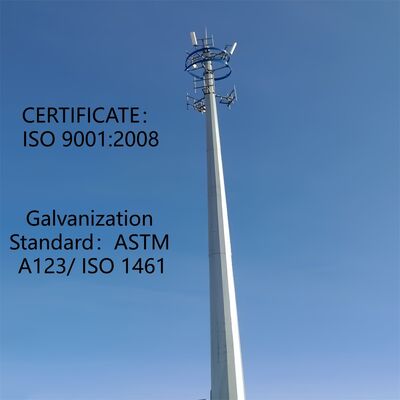

ISO 1461 lub ASTM A123 |
| 16. Norma cynkowania śrub i nakrętek |
ISO 1461 lub ASTM A153 |
| Test |
| 17. Test fabryczny |
Test na rozciąganie, analiza składników, test Sharpy'ego (test udarności), zginanie na zimno,
Test Preece'a, test młotkowy |
| Wydajność |
| 18. Maksymalna zdolność produkcyjna |
50 000 ton rocznie |
⇔Jaki jest główny korpus wieży monopolowej?

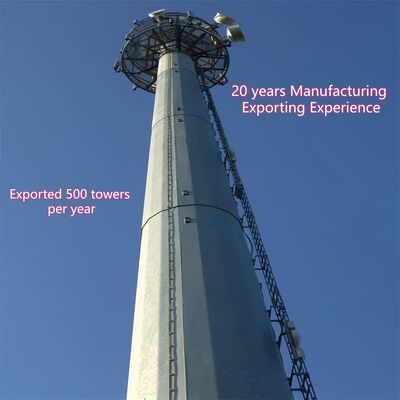

Głównym korpusem wieży monopolowej jest pojedynczy, samonośny wał lity/półlity, który stanowi rdzeń konstrukcji nośnej wieży, dostosowany do użytku miejskiego. Jest on zazwyczaj wykonany z walcowanych płyt stalowych o wysokiej wytrzymałości (Q345B/ASTM A500 Grade B) i ma kształt cylindryczny lub spawany wielokątny (średnice 0,5-2 m, skalowane w zależności od wysokości wieży) z konstrukcją stożkową (nieco węższą u góry), aby zoptymalizować odporność na obciążenie wiatrem (do 180 km/h). Jego wysokość wynosi od 10 m do 60 m (możliwość dostosowania do mikrostacji 5G lub miejskich węzłów komunikacyjnych) i służy jako podstawowa rama do integracji wszystkich elementów pomocniczych wieży monopolowej.
⇔Co to jest kołnierz dolny, drabina i platforma wieży monopolowej?
1. Kołnierz dolny: Jest to wytrzymały element stalowy przyspawany do podstawy głównego wału monopolu, działający jako krytyczne połączenie między korpusem wieży a betonowym fundamentem. Wykonany ze stali o wysokiej wytrzymałości (pasującej do głównego korpusu) i poddany obróbce antykorozyjnej, jest wyrównany z śrubami kotwiącymi fundamentu, aby pionowo zamocować wieżę i przenieść całe obciążenia konstrukcyjne i sprzętowe na ziemię, zapewniając ogólną stabilność wieży.

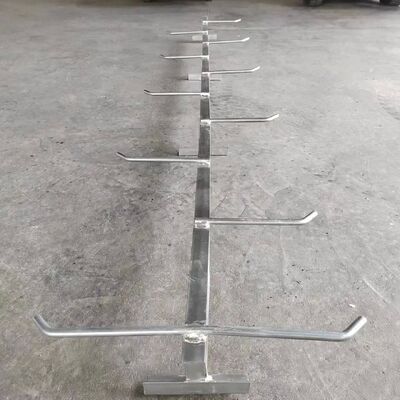

2. Drabina: Jest to wbudowana wewnętrzna drabina wspinaczkowa zintegrowana z głównym wałem monopolu, wykonana z odpornej na korozję stali galwanizowanej i wyposażona w profesjonalny system zabezpieczający przed upadkiem. Dostępna wyłącznie dla certyfikowanego personelu konserwacyjnego, zapewnia bezpieczną pionową ścieżkę dostępu do inspekcji wieży, instalacji i naprawy sprzętu, a jej integralność jest kluczowym elementem regularnej konserwacji wieży.

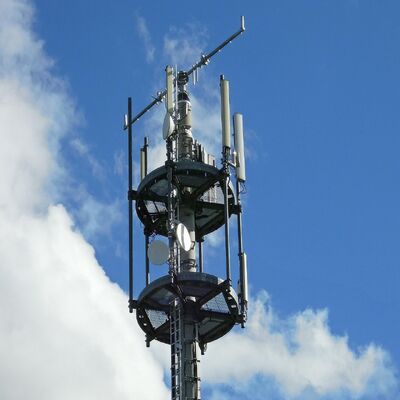

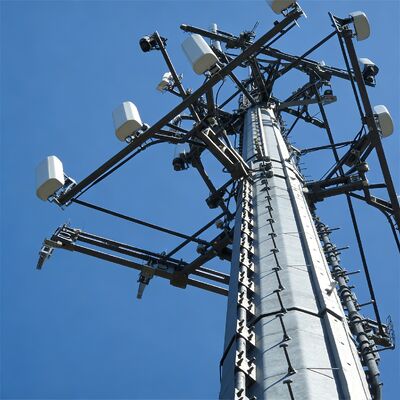

3. Platforma: Wieża monopolowa jest wyposażona w kompaktowe, zintegrowane platformy stalowe (dostosowane do potrzeb projektu) zamontowane na głównym wale na wyznaczonych wysokościach. Wykonane ze stali galwanizowanej dla trwałości, platformy te służą jako stabilne miejsca pracy do instalacji, konserwacji i inspekcji sprzętu telekomunikacyjnego (np. anten 5G, urządzeń mikrofalowych) i sprzętu nadzoru. Zaprojektowane tak, aby pasowały do ultra-kompaktowej powierzchni monopolu, maksymalizują wygodę operacyjną, nie naruszając eleganckiego, dyskretnego miejskiego projektu wieży.

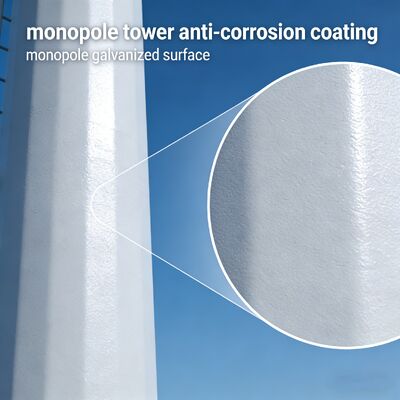

⇔Jaki jest główny korpus wieży monopolowej po cynkowaniu ogniowym?
Po cynkowaniu ogniowym główny korpus wieży monopolowej pozostaje rdzeniem pojedynczego cylindrycznego/wielokątnego wału stalowego (wykonanego z walcowanych płyt stalowych o wysokiej wytrzymałości Q345B/ASTM A500 Grade B) o konstrukcji stożkowej, a jego kształt konstrukcyjny, wymiary i parametry nośności są w pełni zachowane. Kluczową zmianą jest to, że cała jego stalowa powierzchnia jest pokryta jednolitym, gęstym powłoką cynkową zgodną z normą ASTM A123. Ta warstwa cynkowana tworzy barierę antykorozyjną, która skutecznie chroni podłoże stalowe przed zanieczyszczeniami miejskimi, wilgocią i erozją środowiskową na zewnątrz, przedłużając żywotność głównego korpusu do ponad 25 lat. Galwanizowany główny korpus zachowuje również sztywność konstrukcyjną oryginalnego wału stalowego, a wszystkie spawy (zgodne z AWS D1.1) są równie ocynkowane, aby zapewnić spójną wydajność antykorozyjną i ogólną integralność konstrukcyjną korpusu wieży.
