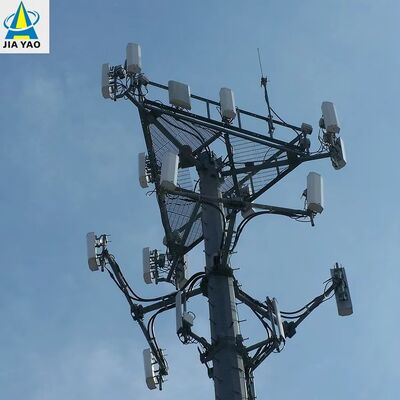

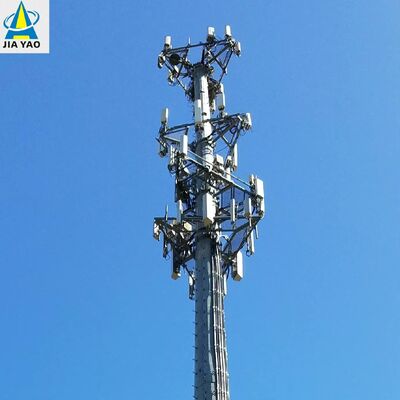

18 22 38M Trwała monopolarna wieża komunikacyjna ze stali węglowej Multi antena kompatybilna z siecią 4G 5G
JIAYAO CO.,LTD
Opis produktu
1. kluczowe szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynent) ; Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna
Obróbka powierzchniowa: cynkowana ogniowo lub malowana.
2. Opakowanie i dostawa:
Szczegóły dotyczące opakowania: Wieża telekomunikacyjna zostanie owinięta taśmą ocynkowaną zgodnie z wymaganiami klienta.
Dostawa:Wysłane w ciągu 20 dni po dokonaniu płatności z portu Tianjin
Elementy wieży: Jedna stalowa wieża jest podzielona na kilka wiązek.
Śruby: Materiałem opakowaniowym jest solidna torba nylonowa lub bęben stalowy.
3. Dane techniczne
| Projekt |
| 1. Kod projektu |

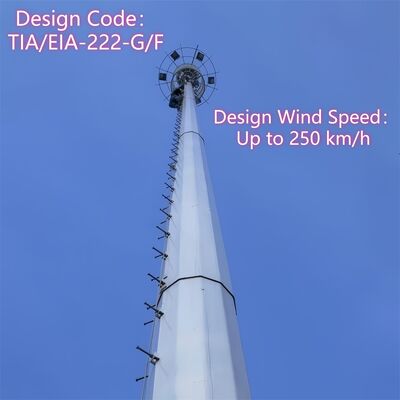

ANSI/TIA-222-G/H/F, EN 1991-1-4 i EN 1993-3-1 |
| Konstrukcja Stal |
| 2. Stopień |
Łagodna stal |
Stal o wysokiej wytrzymałości |

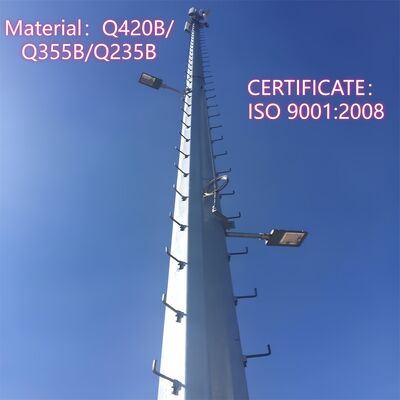

| GB/T 700: Q235B, Q235C, Q235D |
GB/T1591: Q355B, Q355C, Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Projektowa prędkość wiatru |
Do 250 km/h |
| 4. Dopuszczalne ugięcie |
0,5 ~1,0 stopnia przy prędkości roboczej |
| 5. Wytrzymałość na rozciąganie (Mpa) |
360 ~ 510 |
470 ~ 630 |
| 6. Granica plastyczności (t≤16mm) (Mpa) |
355 |
235 |
| 7. Wydłużenie (%) |
20 |
24 |
| 8. Udarność KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Śruby i nakrętki |
| 9. Stopień |
Klasa 4,8, 6,8, 8,8 |
| 10. Normy właściwości mechanicznych |
| 10.1 Śruby |
ISO 898-1 |
| 10.2 Orzechy |
ISO 898-2 |
| 10.3 Podkładki |
ISO 6507-1 |
| 11. Normy dotyczące wymiarów |
| 11.1 Śruby |
DIN7990, DIN931, DIN933 |
| 11.2 Orzechy |
ISO4032, ISO4034 |
| 11.3 Podkładki |
DIN7989, DIN127B, ISO7091 |
| Spawalniczy |
| 12. Metoda |
Spawanie łukiem krytym CO2 i spawanie łukiem krytym (SAW) |
| 13. Standardowe |

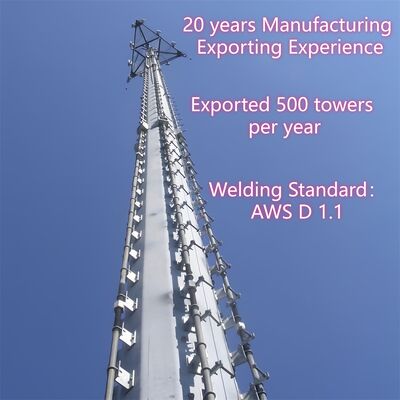

AWS D1.1 |
| Cechowanie |
| 14. Sposób znakowania prętów |
Tłoczenie prasą hydrauliczną |
| Cynkowanie |
| 15. Norma cynkowania kształtowników stalowych |
ISO 1461 lub ASTM A123 |
| 16. Norma cynkowania śrub i nakrętek |
ISO 1461 lub ASTM A153 |
| Test |
| 17. Test fabryczny |
Próba rozciągania, analiza elementów, próba Sharpy'ego (próba udarności), zginanie na zimno,
Test Preece’a, test Hammera |
| Pojemność |
| 18. Maksymalna zdolność produkcyjna |
50 000 TON rocznie |
⇔Jaki jest główny korpus wieży monopolowej?
Główny korpus wieży jednobiegunowej to pojedynczy, samonośny wał pełny/półstały, który tworzy rdzeń konstrukcji nośnej wieży, przystosowany do użytku miejskiego. Jest on zwykle wytwarzany z walcowanych płyt stalowych o wysokiej wytrzymałości (Q345B/ASTM A500 klasa B) i ma kształt cylindryczny lub spawany wielokątny (średnice 0,5–2 m, w skali wysokości wieży) ze zwężającą się konstrukcją (nieco węższą u góry) w celu optymalizacji odporności na obciążenie wiatrem (do 180 km/h). Jego wysokość waha się od 10 m do 60 m (możliwość dostosowania do mikrostacji 5G lub miejskich węzłów komunikacyjnych) i służy jako rama fundamentowa do integracji wszystkich elementów pomocniczych wieży jednobiegunowej.
⇔Co to jest dolny kołnierz, drabina i platforma wieży monopolowej?
1. Kołnierz dolny: Jest to wytrzymały element stalowy przyspawany do podstawy głównego wału monopolu, pełniący funkcję krytycznego połączenia pomiędzy korpusem wieży a betonowym fundamentem. Wykonany ze stali o wysokiej wytrzymałości (pasującej do korpusu głównego) i poddany procesom antykorozyjnym, dopasowuje się do śrub kotwiących fundamentu, aby zabezpieczyć wieżę w pionie i przenieść całe obciążenia konstrukcyjne i wyposażenia na podłoże, zapewniając ogólną stabilność wieży.
2.Drabina: Jest to wbudowana wewnętrzna drabina wspinaczkowa zintegrowana z głównym trzonem monopolu, wykonana z odpornej na korozję stali ocynkowanej i wyposażona w profesjonalny system zabezpieczający przed upadkiem. Przeznaczony wyłącznie dla certyfikowanego personelu konserwacyjnego, zapewnia bezpieczną pionową ścieżkę dostępu w celu kontroli wieży, instalacji sprzętu i naprawy, a jej integralność jest kluczowym elementem regularnej konserwacji wieży.

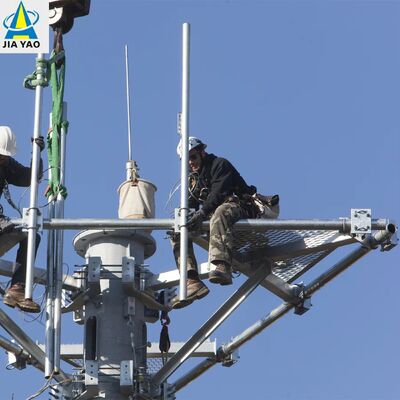

3.Platforma: Wieża monopolowa wyposażona jest w kompaktowe, zintegrowane platformy stalowe (dostosowane do potrzeb projektu) zamontowane na głównym wale na wyznaczonych wysokościach. Platformy te, wykonane ze stali ocynkowanej zapewniającej trwałość, służą jako stabilne miejsca pracy do instalowania, konserwacji i kontroli sprzętu telekomunikacyjnego (np. anten 5G, urządzeń mikrofalowych) i sprzętu monitorującego. Zaprojektowane tak, aby pasowały do ultrakompaktowych rozmiarów wieży Monopole, maksymalizują wygodę obsługi, nie rezygnując przy tym z eleganckiego, dyskretnego miejskiego wyglądu wieży.
⇔Jaki jest główny korpus wieży monopolowej po cynkowaniu ogniowym?
Po cynkowaniu ogniowym głównym korpusem wieży jednobiegunowej pozostaje rdzeń, pojedynczy cylindryczny/wielokątny wał stalowy (wykonany z walcowanych blach stalowych o wysokiej wytrzymałości Q345B/ASTM A500 klasa B) o stożkowej konstrukcji, a jego kształt konstrukcyjny, wymiary i nośność są w pełni zachowane. Kluczową zmianą jest pokrycie całej powierzchni stali jednolitą, gęstą powłoką cynku zgodną z normą ASTM A123. Ta ocynkowana warstwa tworzy barierę odporną na korozję, która skutecznie chroni stalowe podłoże przed zanieczyszczeniami miejskimi, wilgocią i erozją środowiskową, wydłużając żywotność głównego korpusu do ponad 25 lat. Ocynkowany korpus główny zachowuje również sztywność konstrukcyjną oryginalnego wału stalowego, a wszystkie połączenia spawane (zgodne z AWS D1.1) są jednakowo ocynkowane, aby zapewnić stałe działanie antykorozyjne i ogólną integralność strukturalną korpusu wieży.
