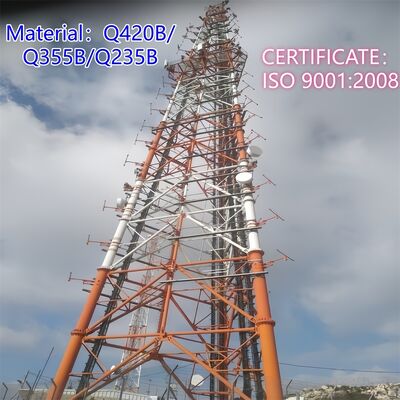

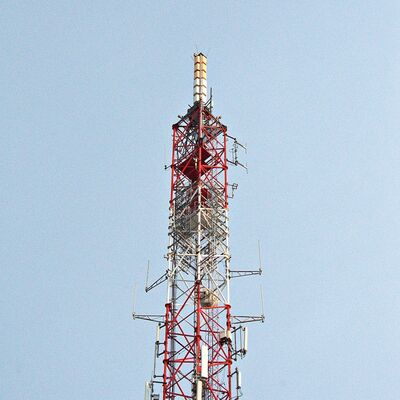

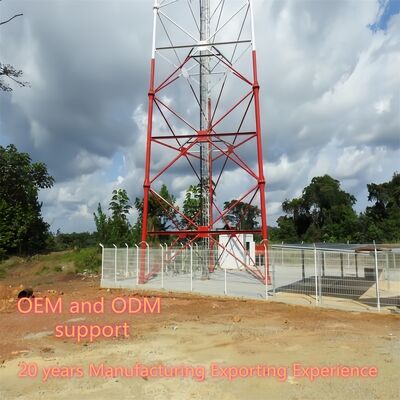

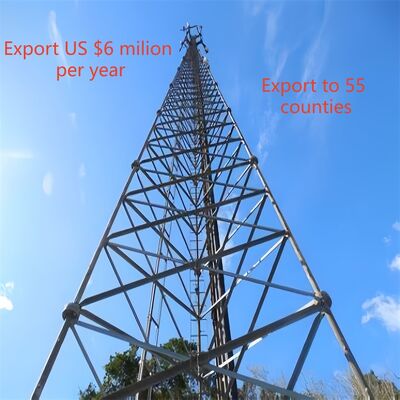

Wytrzymała, 3-nożna wieża z rur stalowych, ocynkowana konstrukcja telekomunikacyjna, zaprojektowana z myślą o długiej żywotności na zewnątrz, kuchenka mikrofalowa 5G 4G
Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitorujących, obserwacyjnych i bezpieczeństwa.Poniżej znajdują się szczegółowe informacje o produkcie:
1. kluczowe szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynent) ; Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna
Obróbka powierzchniowa: cynkowana ogniowo lub malowana.
2. Opakowanie i dostawa:
Szczegóły dotyczące opakowania: Wieża telekomunikacyjna zostanie owinięta taśmą ocynkowaną zgodnie z wymaganiami klienta.
Dostawa:Wysłane w ciągu 20 dni po dokonaniu płatności z portu Tianjin

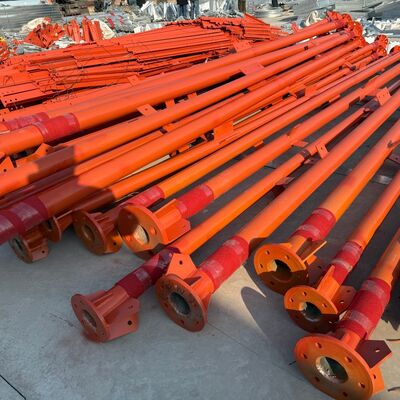

Elementy wieży: Jedna stalowa wieża jest podzielona na kilka wiązek.
Śruby: Materiałem opakowaniowym jest solidna torba nylonowa lub bęben stalowy.
3. Dane techniczne
| Projekt |
| 1. Kod projektu |
ANSI/TIA-222-G/H/F, EN 1991-1-4 i EN 1993-3-1
|
| Konstrukcja Stal |
| 2. Stopień |
Łagodna stal |
Stal o wysokiej wytrzymałości |
| GB/T 700: Q235B, Q235C, Q235D |
GB/T1591: Q345B, Q345C, Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Projektowa prędkość wiatru |
Do 250 km/h |
| 4. Dopuszczalne ugięcie |
0,5 ~1,0 stopnia przy prędkości roboczej |
| 5. Wytrzymałość na rozciąganie (Mpa) |
360 ~ 510 |
470 ~ 630 |
| 6. Granica plastyczności (t≤16mm) (Mpa) |
355 |
235 |
| 7. Wydłużenie (%) |
20 |
24 |
| 8. Udarność KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Śruby i nakrętki |
| 9. Stopień |
Klasa 4,8, 6,8, 8,8 |
| 10. Normy właściwości mechanicznych |
| 10.1 Śruby |
ISO 898-1 |
| 10.2 Orzechy |
ISO 898-2 |
| 10.3 Podkładki |
ISO 6507-1 |
| 11. Normy dotyczące wymiarów |
| 11.1 Śruby |
DIN7990, DIN931, DIN933 |
| 11.2 Orzechy |
ISO4032, ISO4034 |
| 11.3 Podkładki |
DIN7989, DIN127B, ISO7091 |
| Spawalniczy |
| 12. Metoda |
Spawanie łukiem krytym CO2 i spawanie łukiem krytym (SAW) |
| 13. Standardowe |
AWS D1.1 |
| Cechowanie |
| 14. Sposób znakowania prętów |
Tłoczenie prasą hydrauliczną |
| Cynkowanie |
| 15. Norma cynkowania kształtowników stalowych |
ISO 1461 lub ASTM A123 |
| 16. Norma cynkowania śrub i nakrętek |
ISO 1461 lub ASTM A153 |
| Test |
| 17. Test fabryczny |
Próba rozciągania, analiza elementów, próba Sharpy'ego (próba udarności), zginanie na zimno,
Test Preece’a, test Hammera |
| Pojemność |
| 18. Maksymalna zdolność produkcyjna |
50 000 TON rocznie |
Jaka jest konstrukcja kratowa trójnożnej stalowej wieży rurowej?
Konstrukcja kratowa trójnożnej wieży z rur stalowych to konstrukcja przypominająca kratownicę, która łączy trzy pionowe rurowe nogi wieży. Składające się z mniejszych pustych rur stalowych (odpowiadających materiałowi głównej nogi, np. bezszwowych/spawanych rur stalowych), te elementy kratowe tworzą krzyżowe, poziome i ukośne połączenia pomiędzy trzema nogami, tworząc trójkątny wzór przypominający pajęczynę na całej wysokości wieży. Konstrukcja ta współpracuje ze zwężającą się konstrukcją wieży (szerszą u podstawy, węższą u góry), aby równomiernie rozłożyć obciążenia pionowe (ciężar wieży, ciężar sprzętu) i siły boczne (wiatr, aktywność sejsmiczna) równomiernie na trzy nogi. Krata rurowa nie tylko zwiększa sztywność i stabilność konstrukcji, ale także optymalizuje wydajność aerodynamiczną — zmniejszając opór wiatru o 30% w porównaniu z tradycyjnymi kątowymi konstrukcjami kratowymi ze stali — dzięki czemu wieżę można łatwo dostosować do trudnych i wietrznych warunków. Dodatkowo zastosowanie elementów rurowych zapewnia lekkość konstrukcji przy jednoczesnym zachowaniu dużej nośności.
Jak zamontować antenę MW na trójnożnej wieży z rur stalowych?
Montaż anteny mikrofalowej (MW) na trójnożnej wieży z rur stalowych odbywa się w oparciu o bezpieczny, ustandaryzowany proces zgodny z projektem konstrukcyjnym wieży i standardami branżowymi:
- Weryfikacja przed instalacją: Sprawdź nośność wieży (zgodnie z normami TIA-222-G i GB 50017), aby upewnić się, że wytrzyma antenę MW, elementy montażowe i powiązane obciążenia. Sprawdź wstępnie zainstalowane wsporniki antenowe wieży (zintegrowane akcesoria) pod kątem integralności strukturalnej.
- Przygotowanie zamka: Użyj dedykowanych wsporników antenowych wieży (lub wsporników wykonanych na zamówienie, kompatybilnych z kratownicą rurową) i przymocuj je do głównych nóg wieży lub kratownic za pomocą śrub o wysokiej wytrzymałości klasy 8.8 (ISO 898). Upewnij się, że wsporniki są dopasowane do zamierzonej ścieżki komunikacji punkt-punkt i dokręcone określonym momentem obrotowym.
- Podnoszenie i pozycjonowanie naczyń: Użyj dźwigów lub specjalistycznego sprzętu dźwigowego, aby podnieść antenę MW na docelową wysokość (zwykle w pobliżu górnych sekcji wieży lub na platformie konserwacyjnej). Dostosuj azymut i wysokość anteny, aby dopasować ją do punktu końcowego odbioru/nadawania, używając laserowych narzędzi do wyrównywania, aby zapewnić precyzję.
- Bezpieczne mocowanie: Przymocuj antenę mikrofalową do zamontowanych wsporników, korzystając z kompatybilnego sprzętu, zapewniając szczelne i wolne od chybotania połączenie. Ponownie sprawdź moment obrotowy śruby za pomocą skalibrowanych narzędzi, aby zachować zgodność ze standardami spawania i mocowania AWS D1.1.
- Prowadzenie kabli: Poprowadź kable sygnałowe i zasilające anteny przez zintegrowane systemy zarządzania kablami wieży (lub wzdłuż chronionych ścieżek w konstrukcji kratowej), aby uniknąć narażenia na szkody środowiskowe. Upewnij się, że kable są odpowiednio izolowane i wodoodporne w punktach połączeń.
- Kontrola końcowa: Przeprowadzić kontrolę wzrokową czaszy, wsporników i połączeń, aby potwierdzić stabilność. Przetestuj transmisję sygnału, aby sprawdzić dopasowanie i funkcjonalność. Podczas całej instalacji należy przestrzegać protokołów bezpieczeństwa (np. zabezpieczeń pracowników przed upadkiem).
Główna konstrukcja trójnożnej wieży z rur stalowych?
Główną konstrukcją trójnożnej wieży z rur stalowych jest samonośny system o trójkątnej ramie, zaprojektowany pod kątem stabilności, nośności i wydajności aerodynamicznej, składający się z trzech podstawowych elementów:
- Trzy pionowe nogi rurowe: Główne elementy nośne wykonane z rur stalowych bez szwu lub spawanych (zgodnych z normami Q345B/ASTM A500). Nogi te, ułożone w kształcie trójkąta, przenoszą całkowity ciężar wieży (łącznie z wyposażeniem i obciążeniami środowiskowymi) na fundament.
- Kratownice rurowe: Mniejsze, puste w środku stalowe rurki, które łączą trzy główne nogi w poziomie i po przekątnej. Ten krzyżowy system kratownic równomiernie rozkłada obciążenia, zwiększa sztywność konstrukcji i zmniejsza opór powietrza, tworząc charakterystyczny wzór kratownicy wieży.
- Stożkowa rama i połączenia kołnierzowe: Wieża zwęża się stopniowo od podstawy do góry (szersza podstawa, węższy szczyt), aby zoptymalizować odporność na silne wiatry (do 200 km/h) i trzęsienia ziemi. Segmenty wieży są łączone za pomocą kołnierzy śrubowych o dużej wytrzymałości na rozciąganie, co zapewnia bezpieczny montaż i zmniejsza ryzyko konserwacji.
Elementy te tworzą szkielet konstrukcyjny, a zintegrowane akcesoria (np. platformy, drabiny) zapewniają funkcjonalne wsparcie bez uszczerbku dla integralności głównej konstrukcji.

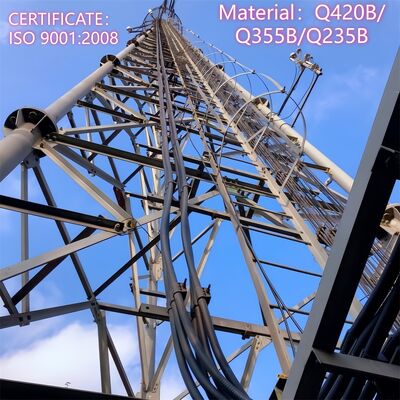

Platforma, drabina
Platforma
- Zamiar: Służy jako stabilna, podwyższona przestrzeń robocza do instalowania, konserwacji lub kontroli anten MW, anten, czujników lub innego sprzętu. Zapewnia także bezpieczne miejsce odpoczynku dla pracowników podczas dostępu do wieży.
- Funkcje projektowe: Wykonane ze stali ocynkowanej (zgodnie z normą ASTM A123 w zakresie odporności na korozję) i zintegrowane z konstrukcją kratową na określonych wysokościach. Wyposażony w poręcze zabezpieczające przed upadkiem i antypoślizgowe powierzchnie zapewniające stabilność pracownika. Zaprojektowane tak, aby utrzymać ciężar pracowników, narzędzi i sprzętu, dopasowując się do całkowitej nośności wieży. Może zawierać włazy dostępowe ułatwiające przemieszczanie się pomiędzy sekcjami wieży.
- Kluczowa zaleta: Umieszczony strategicznie w pobliżu punktów mocowania sprzętu, aby usprawnić zadania konserwacyjne i zwiększyć wydajność operacyjną.
Pęcherz moczowy
- Zamiar: Specjalny system bezpiecznego dostępu, który umożliwia pracownikom wspinanie się na wieżę w celu dotarcia do platform, sprzętu lub górnych sekcji w celu instalacji, kontroli lub naprawy.
- Funkcje projektowe: Wykonane ze stali ocynkowanej zapewniającej trwałość i odporność na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z branżowymi normami bezpieczeństwa) dla wygodnego wspinania się. Wyposażone w mechanizmy zabezpieczające przed upadkiem (np. prowadnice linek do uprzęży bezpieczeństwa) minimalizujące ryzyko upadku — zgodnie ze specyfikacją projektową wieży „drabiny zabezpieczającej przed upadkiem”. Mocowany pionowo do głównych nóg lub kratownic, zapewniający bezpieczną i stabilną ścieżkę.
- Zgodność: Zaprojektowane zgodnie z przepisami bezpieczeństwa i normami konstrukcyjnymi wież (np. TIA-222-G, GB 50017), traktując priorytetowo ochronę pracowników podczas dostępu pionowego.
Platforma i drabina razem zwiększają użyteczność wieży, umożliwiając bezpieczny i skuteczny dostęp do sprzętu znajdującego się na dużych wysokościach, wspierając bieżącą obsługę i konserwację, przy jednoczesnym przestrzeganiu branżowych wymagań dotyczących bezpieczeństwa i trwałości.
Kliknij tutaj, aby uzyskać więcej informacji!!!
Wizyty klientów
Złożenie,Testowanie wieży ze stali ocynkowanej
Certyfikaty
Kliknij tutaj, aby uzyskać więcej informacji!!!
Niestandardowe typy produktów i zalety
Wieża samonośna
Wieża samonośna zwykle składa się z 3 nóg lub 4 nóg, a jej materiałem jest rura stalowa lub stal kątowa. Jeśli chodzi o połączenie, wieża rurowa jest połączona kołnierzem, a wieża stalowa kątowa jest połączona za pomocą nakrętek i śrub.
Cechy:
1. Mały współczynnik obciążenia wiatrem, silny opór wiatru.
2. Oszczędzaj zasoby gruntów, dogodna lokalizacja.
Wygodny transport i montaż.
Wieża z rur stalowych
Wieża rurowa odnosi się do samonośnej, wielopiętrowej konstrukcji stalowej z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jego główną cechą charakterystyczną jest to, że kolumna wieży z trzema rurami jest wykonana z rur stalowych, a sekcja korpusu wieży ma kształt trójkątny, co stanowi wysoką konstrukcję stalową różniącą się od stali kątowej.
Wieża monopolowa
Wieża z pojedynczą rurą, zwana także wieżą monopolową, jest powszechnie używanym typem, o pięknym wyglądzie, zajmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalnym i stosowanym w większości konstrukcji. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest połączony śrubą o wysokiej wytrzymałości. Charakteryzuje się łatwą instalacją i można go dostosować do różnych skomplikowanych miejsc w terenie.
Wieża Guciana
Wieża z odciągami ma nowatorski wygląd, a jej największą cechę wzmocniono za pomocą stalowego drutu odciągowego. Wieża z odciągami to powszechny typ wieży komunikacyjnej, który jest ekonomiczny i praktyczny. Jest lżejszy i tańszy od pozostałych. Jest bardzo odpowiedni dla dużych obszarów geograficznych.
Wieża Strażnicza
Wieża strażnicza to wielofunkcyjny budynek służący głównie do obserwacji otaczającego środowiska i spełniający ważną rolę na wielu polach. Jego konstrukcja podkreśla harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zwykle skoordynowany z otaczającym środowiskiem. Wieże obserwacyjne składają się zwykle z korpusów wież, platform, wież i drabin o zwartej i trwałej konstrukcji.
Zakamuflowana wieża drzewna
Zakamuflowana Wieża Drzewa to także rodzaj sztucznych drzew wieży Bionic, na podstawie przypominającej prawdziwą, a dodatkowo dzięki skrupulatnemu projektowi, po umieszczeniu wśród prawdziwych drzew w obszarze zwiedzania, parku i placu, będzie częścią natury.
Cechy:
1. Znakomita struktura i wspaniały wygląd.
2. Silna stabilność strukturalna i długa żywotność.
3. Mały obszar i duży efekt ekonomiczny.
