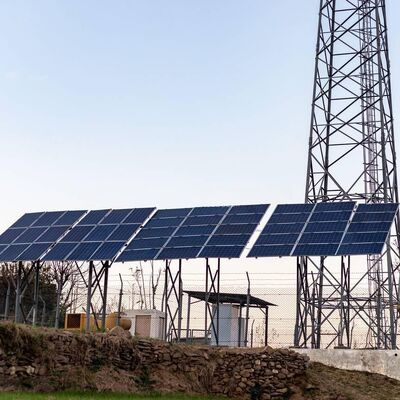

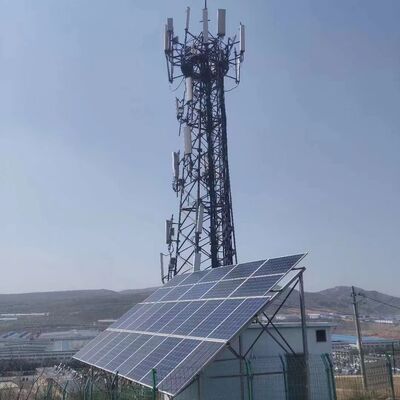

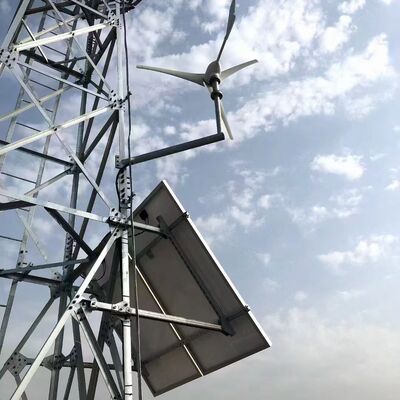

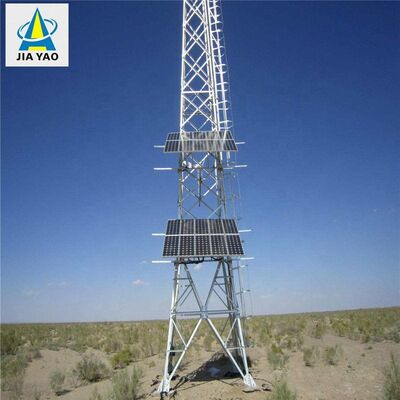

Wieża komunikacyjna kompatybilna z energią odnawialną do monitorowania farm wiatrowych

JIAYAO CO., LID

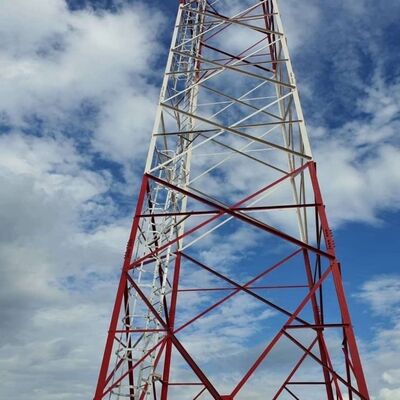

4-nożna, kątowa wieża ze stalowej kratyto wolnostojąca konstrukcja stalowa o wysokiej wytrzymałości, przeznaczona do obsługi infrastruktury krytycznej. Charakteryzuje się kwadratową ramą z czterema nogami i krzyżowymi połączeniami kratowymi, służy jako niezawodna podstawa do komunikacji, przesyłu mocy i innych zastosowań przemysłowych na całym świecie. W przeciwieństwie do wież z odciągami, których stabilność opiera się na zewnętrznych przewodach, ta samonośna konstrukcja stoi niezależnie, dzięki czemu można ją dostosować do różnorodnych środowisk, od obszarów miejskich po odległe regiony.

Jako kamień węgielny nowoczesnej infrastruktury, czteronożna, kątowa wieża kratowa ze stali łączy w sobie trwałość, wszechstronność i praktyczność, aby sprostać rosnącym wymaganiom sektorów komunikacji, energetyki i nadzoru. Jego dojrzała konstrukcja i niezawodne działanie sprawiają, że jest to preferowany wybór w projektach na całym świecie.

Opis produktu

Szczegóły opakowania:Wieża telekomunikacyjna zostanie owinięta taśmą ocynkowaną zgodnie z wymaganiami klienta.

Dostarczać:Wysyłka w ciągu 20 dni po dokonaniu płatności z portu Tianjin

Członkowie Wieży:Jedna stalowa wieża jest podzielona na kilka wiązek.

Śruby:Torba Pacrum.lon lub stal

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitorujących, obserwacyjnych i bezpieczeństwa.Poniżej znajdują się szczegółowe informacje o produkcie:

Jaka jest konstrukcja kratowa czteronożnej stalowej wieży kątowej?

Konstrukcja kratowa czteronożnej, kątowej stalowej wieży to krzyżująca się konstrukcja przypominająca kratownicę, która łączy cztery stalowe nogi wieży pod kątem pionowym. Składa się z połączonych ze sobą elementów stalowych (zwykle kątowych prętów stalowych lub kratowych) tworzy wzór przypominający pajęczynę, który rozkłada obciążenia – w tym ciężar własny wieży, ciężar wyposażenia, wiatr, siły sejsmiczne i obciążenia lodem – równomiernie na wszystkie cztery nogi. Konstrukcja ta jest zintegrowana na całej wysokości wieży, uzupełniając jej zwężającą się konstrukcję (szerszą u podstawy, węższą u góry), aby zwiększyć integralność i stabilność konstrukcji. Konfiguracja kraty równoważy wysoką wytrzymałość z lekkością, minimalizując zużycie materiału, jednocześnie maksymalizując nośność i odporność na ekstremalne warunki środowiskowe. Ułatwia również przepływ powietrza, zmniejszając opór powietrza i jeszcze bardziej poprawiając ogólną stabilność wieży.

Jak zamontować antenę MW na 4-nożnej stalowej wieży kątowej?​

Montaż anteny mikrofalowej (MW) na 4-nożnej, kątowej stalowej wieży odbywa się zgodnie z systematycznym i zgodnym z zasadami bezpieczeństwa procesem:

1. Przygotowanie przed instalacją: Sprawdź nośność wieży, aby upewnić się, że wytrzyma ciężar anteny mikrofalowej (w tym antenę, wspornik montażowy i powiązany osprzęt). Sprawdź, czy konstrukcja wieży jest zgodna z odpowiednimi normami (np. TIA/EIA-222-G/F) dotyczącymi montażu sprzętu.
2. Instalacja wspornika: Przymocuj dedykowane wsporniki anteny/kuchenki mikrofalowej (dostarczone z wieżą lub wykonane na zamówienie) do wcześniej wyznaczonych punktów montażowych na korpusie wieży lub platformie sprzętowej. Wsporniki te są mocowane za pomocą śrub o dużej wytrzymałości (zgodnych z normą ISO 898 klasa 6.8/8.8), aby zapewnić solidne połączenie z konstrukcją kratową lub nogami wieży.

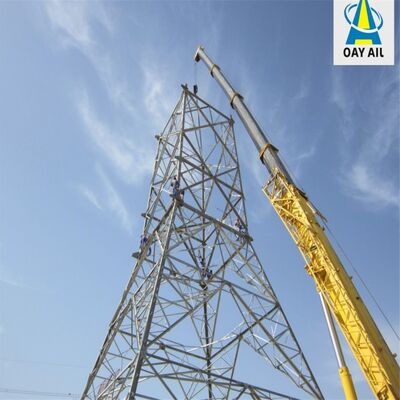

3. Podnoszenie i pozycjonowanie naczyń: Użyj dźwigów lub specjalistycznego sprzętu dźwigowego, aby podnieść antenę MW na docelową wysokość (zwykle na górnych partiach wieży lub na dedykowanej platformie sprzętowej). Upewnij się, że antena jest wyrównana z zamierzoną ścieżką komunikacji punkt-punkt (w razie potrzeby dostosuj azymut i wysokość).
4. Zabezpieczanie naczynia: Przymocuj antenę mikrofalową do wstępnie zainstalowanych wsporników, używając kompatybilnego sprzętu, dokręcając śruby określonym momentem obrotowym za pomocą skalibrowanych narzędzi. Upewnij się, że naczynie jest poziome i stabilne, bez drgań i ruchów.
5. Prowadzenie i integracja kabli: Poprowadź kable sygnałowe anteny przez zintegrowane korytka kablowe wieży, aby zabezpieczyć je przed szkodami środowiskowymi. Podłącz kable do odpowiedniego sprzętu (np. nadajników/odbiorników) u podstawy wieży lub platformy pośredniej, zapewniając odpowiednią izolację i wodoodporność.
6. Kontrola końcowa: Przeprowadź kontrolę wzrokową, aby upewnić się, że antena jest bezpiecznie zamontowana, wsporniki są nienaruszone, a kable są prawidłowo ułożone. Przetestuj transmisję sygnału anteny, aby sprawdzić dopasowanie i funkcjonalność, przestrzegając protokołów bezpieczeństwa w trakcie całego procesu.

Jaka jest główna konstrukcja czteronożnej, kątowej stalowej wieży?

Główną konstrukcją czteronożnej, kątowej stalowej wieży jest samonośna rama zaprojektowana pod kątem stabilności i nośności, składająca się z trzech podstawowych elementów:

• Cztery stalowe nogi kątowe: Główne elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji z podstawą kwadratową. Nogi te przenoszą całkowity ciężar wieży (łącznie z wyposażeniem i obciążeniami środowiskowymi) na fundament.
• Połączenia kratownicowe: Krzyżujące się elementy stalowe (kątowniki stalowe lub kratownice), które łączą cztery nogi w poziomie i po przekątnej. Ten system kratownicowy rozkłada obciążenia równomiernie na konstrukcję, zwiększa sztywność i wytrzymuje siły boczne (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór kratownicy wieży.
• Zwężana konstrukcja ramy: Wieża zwęża się stopniowo od podstawy do góry (szersza u dołu, węższa u góry), optymalizując integralność konstrukcji poprzez koncentrację materiału tam, gdzie obciążenia są największe (u podstawy) i zmniejszając opór wiatru na większych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy sprzętowe, drabiny wspinaczkowe i korytka kablowe) są zintegrowane z główną ramą, aby zapewnić praktyczną funkcjonalność, ale cztery pionowe nogi i połączenia kratownicowe tworzą szkielet konstrukcyjny wieży.

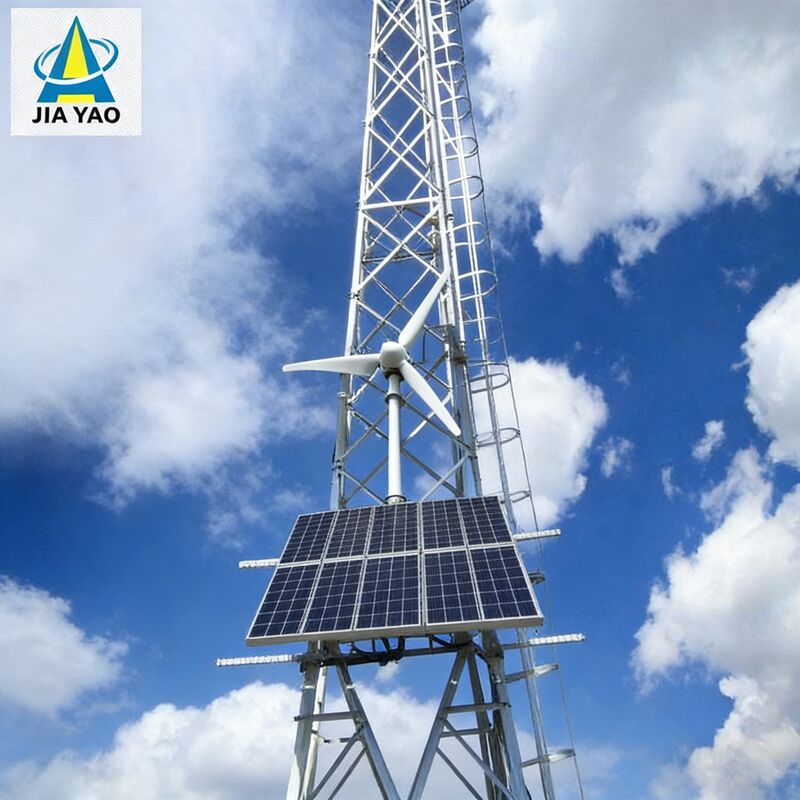

Platforma, drabina czteronożnej stalowej wieży kątowej

Platforma

• Zamiar: Służy jako podwyższona, stabilna przestrzeń robocza do instalowania, konserwacji lub kontroli sprzętu (np. anten MW, anten 5G, urządzeń monitorujących) i komponentów wieży. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas wspinaczki.
• Funkcje projektowe: Zwykle wykonane ze stali ocynkowanej (zgodnej z normą ASTM A123/ISO 1461 dotyczącą odporności na korozję) i zintegrowane z konstrukcją kratową wieży na określonych wysokościach. Platformy mogą zawierać poręcze zabezpieczające, powierzchnie antypoślizgowe i włazy dostępowe, aby zapewnić pracownikom bezpieczeństwo. Zostały zaprojektowane tak, aby utrzymać ciężar pracowników, narzędzi i sprzętu, dopasowując się do całkowitej nośności wieży.
• Personalizacja: Można je dodawać na różnych wysokościach w zależności od potrzeb projektu (np. w pobliżu punktów mocowania anteny lub w środkowej części wieży w celu konserwacji).

Pęcherz moczowy

• Zamiar: Specjalny system bezpiecznego dostępu, który umożliwia pracownikom wspinanie się na wieżę w celu dotarcia do platform, sprzętu lub górnych sekcji w celu instalacji, kontroli lub naprawy.
• Funkcje projektowe: Wykonane ze stali ocynkowanej zapewniającej trwałość i odporność na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z branżowymi normami bezpieczeństwa) dla wygodnego wspinania się. Kluczowe elementy bezpieczeństwa obejmują poręcze, systemy zabezpieczające przed upadkiem (np. prowadnice linek do uprzęży), a czasami obudowy klatkowe zapobiegające upadkom. Drabinę mocuje się pionowo do nóg wieży lub kratownicy, zapewniając bezpieczną i stabilną ścieżkę.
• Zgodność: Zaprojektowane zgodnie z przepisami bezpieczeństwa i normami branżowymi (np. TIA/EIA-222-G/F), traktując priorytetowo ochronę pracowników podczas dostępu pionowego.

Platforma i drabina razem zwiększają użyteczność wieży, umożliwiając bezpieczny i skuteczny dostęp do sprzętu i komponentów znajdujących się na dużych wysokościach, wspierając bieżącą eksploatację i konserwację.

​

Testowanie wieży ze stali kątowej cynkowanej

Cynkowanie to istotna obróbka powierzchni czteronożnych, kątowych stalowych wież kratowych, zapewniająca długoterminową odporność na korozję, wytrzymującą trudne warunki zewnętrzne i wydłużającą żywotność wieży ponad 20 lat. Poniżej znajduje się uproszczony przegląd testów cynkowania:

1. Podstawowe cele testowania

• Zapewnij wystarczającą grubość powłoki, aby zapewnić trwałą ochronę przed korozją.
• Sprawdź jednorodność powłoki cynkowej i silną przyczepność (zapobiegnij łuszczeniu się/łuszczeniu).
• Sprawdź, czy nie ma żadnych krytycznych defektów (np. goła stal, pęknięcia, wżery).
• Spełniają międzynarodowe standardy (ASTM A123, ISO 1461).

2. Kluczowe metody testowania (przeprowadzane po fabryce i po instalacji)

• Grubość powłoki: Stosować grubościomierze magnetyczne (nieniszczące) lub mikrometry (tylko próbki niszczące); minimum 85–120 μm (grubsze dla trudnych warunków).
• Przyczepność: Próba zginania (180°), próba młotka lub próba kreskowania noża – niedopuszczalne jest odrywanie powłoki.
• Kontrola wizualna: Sprawdź, czy nie ma gołej stali, pęknięć, nierównomiernego nagromadzenia cynku lub zanieczyszczeń; drobne nieprawidłowości są dopuszczalne, jeśli nie mają wpływu.
• Odporność na korozję: Test mgły solnej (ASTM B117/ISO 9227) przez 100–500 godzin (odporność na czerwoną rdzę); opcjonalna długoterminowa ekspozycja w terenie.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia czystości cynku ≥98% i wykrycia zanieczyszczeń.

3. Standardy zgodności

Przestrzegaj norm ASTM (A123, B117, A572), ISO (1461, 9227, 898), przepisów konstrukcyjnych wież (TIA/EIA-222-G/F) i lokalnych przepisów.

4. Kontrole wyrywkowe po instalacji

• Ponownie zmierz grubość w krytycznych połączeniach.
• Sprawdź pod kątem uszkodzeń (zadrapań, wgnieceń) i w razie potrzeby uzupełnij farbą bogatą w cynk.
• Sprawdź integralność powłoki w otworach na śruby i obszarach narażonych na duże zużycie.

Testy te zapewniają niezawodność powłoki ocynkowanej, wspierając wydajność wieży w zastosowaniach infrastrukturalnych.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Pakowanie i wysyłka

Certyfikaty

​Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zwykle wieża z 3 lub 4 nogami, a jej materiałem jest rura stalowa lub stal kątowa. Jeśli chodzi o połączenie, wieża rurowa jest połączona kołnierzem, a wieża stalowa kątowa jest połączona za pomocą nakrętek i śrub.
Cechy:
1. Mały współczynnik obciążenia wiatrem, silny opór wiatru.
2. Oszczędzaj zasoby gruntów, dogodna lokalizacja.
Wygodny transport i montaż.

Wieża z rur stalowych
Wieża rurowa odnosi się do samonośnej, wielopiętrowej konstrukcji stalowej z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jego główną cechą charakterystyczną jest to, że kolumna wieży z trzema rurami jest wykonana z rur stalowych, a sekcja korpusu wieży ma kształt trójkątny, co stanowi wysoką konstrukcję stalową różniącą się od stali kątowej.

Wieża monopolowa

Wieża monopolowa jest powszechnie używanym typem, o pięknym wyglądzie, zajmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalnym i stosowanym w większości konstrukcji. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest połączony za pomocą śruby o wysokiej wytrzymałości lub zakładki (połączenie poślizgowe). Charakteryzuje się łatwą instalacją i można go dostosować do różnych skomplikowanych miejsc w terenie.

Wieża Guciana 
Wieża z odciągami ma nowatorski wygląd, a jej największą cechę wzmocniono za pomocą stalowego drutu odciągowego. Wieża z odciągami to powszechny typ wieży komunikacyjnej, który jest ekonomiczny i praktyczny. Jest lżejszy i tańszy od pozostałych. Jest bardzo odpowiedni dla dużych obszarów geograficznych.

Wieża Strażnicza
Wieża strażnicza to wielofunkcyjny budynek służący głównie do obserwacji otaczającego środowiska i spełniający ważną rolę na wielu polach. Jego konstrukcja podkreśla harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zwykle skoordynowany z otaczającym środowiskiem. Wieże obserwacyjne składają się zwykle z korpusów wież, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Zakamuflowana wieża drzewna
Zakamuflowana Wieża Drzewa to także rodzaj sztucznych drzew wieży Bionic, na podstawie przypominającej prawdziwą, a dodatkowo dzięki skrupulatnemu projektowi, po umieszczeniu wśród prawdziwych drzew w obszarze zwiedzania, parku i placu, będzie częścią natury.
Cechy:
1. Znakomita struktura i wspaniały wygląd.
2. Silna stabilność strukturalna i długa żywotność.
3. Mały obszar i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych i zatwierdzonym przez ISO9001. Zależy nam na dostarczaniu klientom najbardziej zoptymalizowanych rozwiązań i najlepszej wieży komunikacyjnej. Wiele produktów zostało wyeksportowanych do USA, Europy i innych 55 różnych krajów.
Specjalizujemy się w projektowaniu i produkcji wież stalowych kątowych, wież stalowych z rur, wieży jednobiegunowych, wieży sosnowej, wieży z odciągami i wieży strażniczej. Nasze działy obejmują działy projektowania, badań i rozwoju, kontroli, laboratorium, kontroli jakości, cynkowania i wież stalowych. Nasze surowce pochodzą ze znanych hut w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​

Jeśli tego potrzebujesz, powitamy Cię 24 godziny na dobę!
