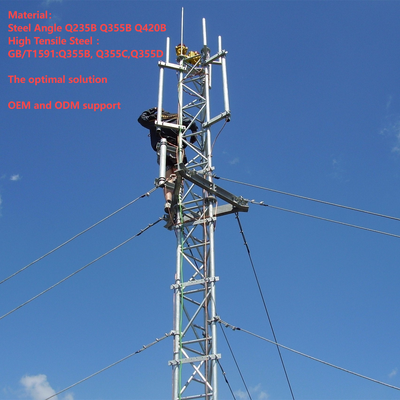

38 46 52M Wieża z drutem odciągowym zoptymalizowana pod obciążeniem wiatrem do stosowania w stacjach monitorowania sejsmicznego

38 46 52M Wiatrowo Zoptymalizowana Wieża Koncesjonowana do Użytku Stacji Monitorowania Sejsmicznego

Kluczowe Cechy Konstrukcyjne i Projektowe

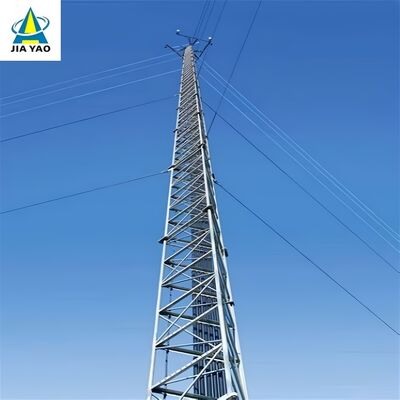

• Smukły Korpus Wieży: Zbudowany jako konstrukcja stalowa rurowa lub kratownicowa (węższa niż wieże samonośne), o stożkowym kształcie w celu optymalizacji rozkładu obciążeń.

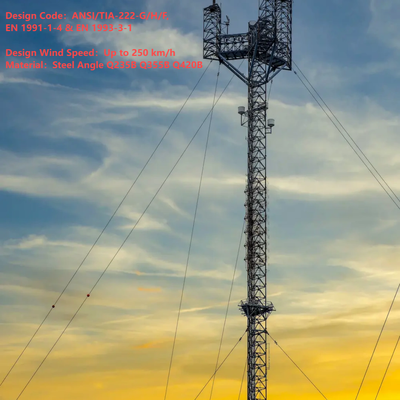

• System Odciągów: Wiele zestawów stalowych lin mocowanych do masztu co 20-30 m, zakotwiczonych w gruncie pod kątem 45-60°, aby przeciwdziałać siłom wiatru/sejsmicznym.

• Zakres Wysokości: Od 30 m do ponad 200 m (wyższe niż większość wież samonośnych), konfigurowalne do konkretnych potrzeb.

• Akcesoria: Zawiera drabiny do wspinaczki, mocowania anten, korytka kablowe i światła ostrzegawcze dla lotnictwa (dla wysokości >60 m).

Kluczowe Materiały i Normy

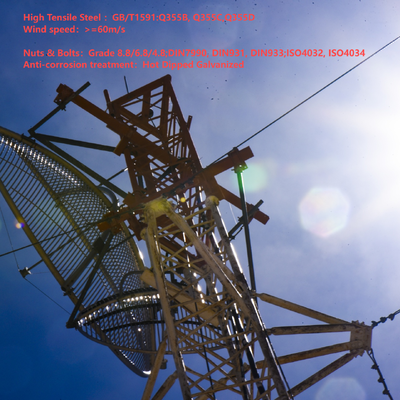

• Korpus Wieży: Stal konstrukcyjna ocynkowana (ASTM A36/S235JR) dla odporności na korozję i wytrzymałości.

• Odciągi: Stalowe liny o wysokiej wytrzymałości (ASTM A475) z powłokami cynkowymi/polimerowymi dla trwałości.

• Kotwy: Ciężkie kotwy betonowe/stalowe do mocowania lin, zaprojektowane do obciążeń rozciągających.

• Zgodność: Zgodność z IEC 62305 (ochrona odgromowa) i lokalnymi przepisami bezpieczeństwa budowlanego.

Główne Scenariusze Zastosowań

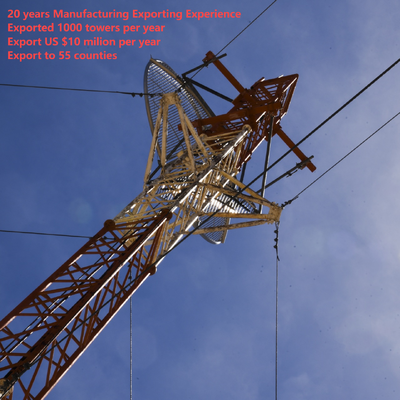

• Nadawanie/Telekomunikacja: Obsługuje anteny TV/radiowe i dalekosiężne nadajniki mikrofalowe (maksymalizuje zasięg sygnału dzięki wysokości).

• Monitorowanie Meteorologiczne: Umieszcza czujniki pogody/radar na dużych wysokościach dla dokładnych danych atmosferycznych.

• Nawigacja Lotnicza: Montuje beacon'y lotnicze w odległych obszarach (góry, wybrzeża).

• Badania Naukowe: Rozmieszcza instrumenty atmosferyczne (monitory ozonu) powyżej zakłóceń naziemnych.

1. Specyfikacje

Co to jest korpus wieży wieży odciągowej?

Korpus wieży odciągowej (masztu odciągowego) to centralna, smukła konstrukcja nośna, która wspiera anteny, czujniki lub inne urządzenia, opierając się na zewnętrznych odciągach dla stabilności bocznej (zamiast sztywności samonośnej). Zazwyczaj wykonany jako konstrukcja stalowa rurowa lub kratownicowa, jest węższy niż wieże samonośne i ma stożkowy kształt (szerszy u podstawy, węższy u góry), aby zoptymalizować rozkład obciążeń i odporność na wiatr. Korpus wieży jest wykonany ze stali konstrukcyjnej ocynkowanej (zgodnie z normami ASTM A36/S235JR), aby zapewnić odporność na korozję i długotrwałą trwałość w warunkach zewnętrznych. Służy jako podstawa montażowa dla kluczowych akcesoriów, takich jak drabiny do wspinaczki, mocowania anten i korytka kablowe, a jego modułowa konstrukcja pozwala na dostosowanie wysokości od 30 m do ponad 200 m, dostosowane do zastosowań takich jak nadawanie, telekomunikacja czy monitorowanie meteorologiczne.

Jak zamontować antenę na wieży odciągowej?

Montaż anteny na wieży odciągowej odbywa się w sposób uporządkowany, zgodny z normami bezpieczeństwa, zgodnie z projektem wieży i normami branżowymi:

1. Przygotowanie przedmontażowe: Sprawdzić nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny (w tym osprzętu i powiązanych kabli). Skontrolować korpus wieży pod kątem korozji, uszkodzeń strukturalnych lub luźnych połączeń oraz potwierdzić zgodność z lokalnymi przepisami bezpieczeństwa (np. IEC 62305 dla ochrony odgromowej).
2. Montaż mocowań anteny: Zamontować dedykowane mocowania anteny (zintegrowane akcesoria wieży) w wyznaczonych punktach na korpusie wieży. Mocowania te są zazwyczaj zabezpieczane za pomocą śrub o wysokiej wytrzymałości, kompatybilnych z ocynkowaną stalową konstrukcją wieży, zapewniając solidne połączenie, które wytrzymuje siły wiatru i wibracje.
3. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny na docelową wysokość (strategicznie wybraną dla optymalnego zasięgu sygnału). Wyrównać antenę z zamierzonym kierunkiem transmisji/odbioru, używając narzędzi laserowych lub mierników wyrównania dla precyzji.
4. Mocowanie anteny: Zamocować antenę do zainstalowanych wcześniej mocowań za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego, aby zapobiec ruchom. Upewnić się, że antena jest wypoziomowana i stabilna, bez chybotania, które mogłoby wpłynąć na wydajność lub integralność strukturalną.
5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe lub zasilające przez zintegrowane korytka kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do anteny i poprowadzić je do urządzeń naziemnych, zapewniając odpowiednią izolację i wodoodporność w punktach połączeń.
6. Kontrola końcowa: Przeprowadzić kontrolę wizualną anteny, mocowań i kabli, aby potwierdzić bezpieczny montaż. Przetestować transmisję/odbiór sygnału anteny, aby zweryfikować funkcjonalność i upewnić się, że wszystkie protokoły bezpieczeństwa (np. ochrona przed upadkiem dla pracowników) są przestrzegane przez cały proces.

Co to jest urządzenie antykolidyzyjne na wieży odciągowej?

Urządzenie antykolidyzyjne na wieży odciągowej to specjalistyczny element bezpieczeństwa montowany na korpusie wieży, aby zapobiec nieautoryzowanemu dostępowi i zmniejszyć ryzyko upadku. Typowe konstrukcje obejmują:

• Kołnierze/spódnice antykolidyzyjne: Okrągłe lub stożkowe bariery stalowe montowane w pobliżu podstawy wieży (zazwyczaj 2-3 m nad ziemią), aby uniemożliwić próby wspinaczki poprzez uniemożliwienie chwytów ręcznych lub stopni.
• Kolczaste lub ząbkowane odstraszacze: Nieśmiercionośne, spiczaste stalowe elementy na niższych sekcjach wieży lub drabinach, aby zniechęcić do nieautoryzowanej wspinaczki.
• Zamykany dostęp: Jeśli wieża jest wyposażona w panel dostępu na poziomie gruntu lub wejście po drabinie, zamykana brama ogranicza dostęp tylko do autoryzowanego personelu.

Urządzenia te są wykonane z materiałów odpornych na korozję (np. stal ocynkowana, dopasowana do korpusu wieży), aby wytrzymać warunki zewnętrzne. Ich głównym celem jest zwiększenie bezpieczeństwa poprzez zapobieganie przypadkowemu lub celowemu wspinaniu się przez osoby nieprzeszkolone, zgodnie z lokalnymi przepisami bezpieczeństwa budowlanego i ograniczeniem odpowiedzialności dla operatorów wież.

Jak połączyć odciąg z wieżą odciągową?

Połączenie odciągów z wieżą odciągową obejmuje bezpieczny proces przenoszenia obciążeń, aby zapewnić skuteczne stabilizowanie wieży przez odciągi przeciwko siłom wiatru i sejsmicznym:

1. Przygotowanie: Wybrać odciągi wykonane ze stalowych lin o wysokiej wytrzymałości (zgodne z ASTM A475) z powłokami cynkowymi lub polimerowymi dla trwałości. Upewnić się, że korpus wieży posiada fabrycznie wykonane punkty mocowania (np. uszy, wsporniki lub poprzecznice) co 20-30 m, zgodnie z projektem wieży.
2. Montaż osprzętu mocującego: Zamontować ciężkie wsporniki odciągów lub szekle do wyznaczonych punktów mocowania wieży za pomocą śrub o wysokiej wytrzymałości (kompatybilnych z ocynkowaną stalową konstrukcją wieży). Wsporniki te są zaprojektowane do równomiernego rozkładu naprężenia na korpusie wieży.
3. Zakończenie liny: Użyć profesjonalnych złączek końcowych (np. tulei zaciskowych, zacisków linowych lub kausz) do zabezpieczenia końca każdego odciągu. Tuleje zaciskowe są zaciskane na linie, tworząc trwałe, wytrzymałe połączenie, podczas gdy zaciski linowe zapewniają regulację naprężenia.
4. Połączenie i naprężanie: Połączyć zakończony koniec odciągu ze wspornikiem wieży za pomocą szekli lub sworznia, zapewniając bezpieczne dopasowanie bez luzów. Użyć narzędzia do naprężania (np. napinacza śrubowego lub ściągacza) do regulacji naprężenia liny do specyfikacji projektowej – kluczowe dla zrównoważenia sił bocznych na wieży.
5. Weryfikacja: Sprawdzić, czy połączenie jest wyrównane ze stożkową konstrukcją wieży i czy lina jest równomiernie naprężona (unikając nadmiernego naprężenia, które mogłoby obciążyć korpus wieży). Potwierdzić, że osprzęt i złączki końcowe są odporne na korozję i zgodne z normami bezpieczeństwa wieży.

Jak połączyć odciąg z kotwą odciągową?

Połączenie odciągów z kotwami odciągowymi (kotwami gruntowymi) jest kluczowym krokiem do przeniesienia naprężenia liny na grunt, zapewniając stabilność wieży:

1. Przygotowanie kotwy: Upewnić się, że kotwa gruntowa (ciężka kotwa betonowa lub stalowa, zaprojektowana do obciążeń rozciągających) jest prawidłowo zainstalowana w gruncie pod kątem 45-60° względem odciągu. Kotwa musi być w pełni utwardzona (w przypadku betonu) i bezpiecznie osadzona, aby oprzeć się siłom wyrywania.
2. Udostępnienie śruby kotwiącej: Upewnić się, że górna śruba kotwy (śruba kotwy odciągowej) wystaje ponad grunt i jest gwintowana, aby pomieścić osprzęt połączeniowy. Śruba powinna być wykonana ze stali o wysokiej wytrzymałości, aby wytrzymać naprężenie odciągu.
3. Zakończenie liny: Zakończyć wolny koniec odciągu za pomocą tych samych złączek o wysokiej wytrzymałości (tulei zaciskowych, zacisków linowych lub kausz) użytych do połączenia z wieżą, zapewniając bezpieczny, nośny koniec.
4. Montaż osprzętu połączeniowego: Zamontować napinacz śrubowy (do regulacji naprężenia) i szeklę do zakończonego odciągu. Napinacz śrubowy łączy się ze śrubą kotwy odciągowej za pomocą nakrętki lub podkładki, umożliwiając precyzyjne dostrojenie naprężenia liny.
5. Naprężanie i zabezpieczanie: Użyć napinacza śrubowego do naprężenia odciągu do wymaganej specyfikacji, zapewniając, że opiera się siłom bocznym bez wyrywania kotwy. Po naprężeniu zablokować napinacz śrubowy za pomocą zawleczek lub nakrętek blokujących, aby zapobiec jego poluzowaniu w czasie.
6. Kontrola końcowa: Sprawdzić, czy połączenie jest bezpieczne, kotwa nie wykazuje oznak ruchu, a odciąg jest wyrównany pod prawidłowym kątem 45-60°. Skontrolować korozję śruby, osprzętu i zakończenia liny, zapewniając zgodność z IEC 62305 i lokalnymi przepisami bezpieczeństwa.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

3. Klienci współpracujący

4. Certyfikaty

5. Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów.

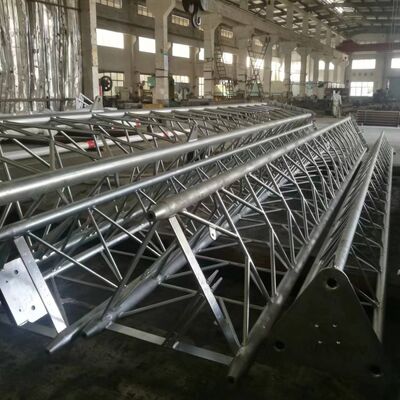

Specjalizujemy się w projektowaniu i produkcji wież z profili kątowych, wież rurowych stalowych, wież jednonośnych, wież typu sosna, wież odciągowych i wież strażniczych. Nasze działy obejmują projektowanie, badania i rozwój, kontrolę, laboratorium, kontrolę jakości, cynkowanie i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.

Jeśli potrzebujesz, zapraszamy przez 24 godziny na dobę!
