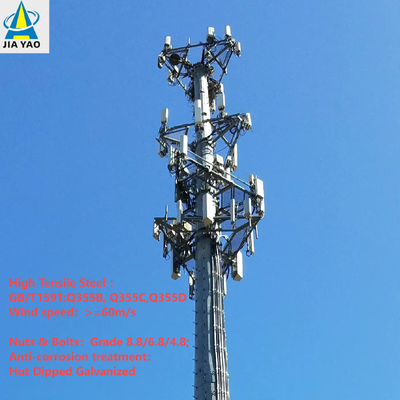

36-metrowa kolorowa monopołowa wieża przeznaczona do rozmieszczenia 5G w City Central Park
JIAYAO CO., LTD
Opis produktu
PREMIUM STEEL MONOPOL TOWER dla telekomunikacji i łączności mobilnej
Odkryj naszą wysokiej jakości wieżę Monopole, zaawansowaną rurkową konstrukcję stalową zaprojektowaną dla nowoczesnej infrastruktury telekomunikacyjnej.
Zaprojektowana z uproszczoną konfiguracją pojedynczego bieguna, ta samodzielna wieża komunikacyjna posiada zintegrowaną platformę roboczą, bezpieczne uchwyty anteny,i wbudowany system drabiny wspinaczkowej dla bezpiecznego dostępu do serwisu.
Nasze wieże monopołowe, wykonane z najwyższej klasy stali ASTM A36/A572 Gr50 lub S275JR, zapewniają wyjątkową odporność na korozję i zużycie dla niezawodnej długotrwałej wydajności.
W porównaniu z tradycyjnymi stalowymi wieżami kątowymi nasz monopol telekomunikacyjny oferuje znacznie mniejszy odcisk, co czyni go idealnym rozwiązaniem dla instalacji miejskich i miejsc o ograniczonej powierzchni.
Dostępne w standardowych wysokościach 20 m, 30 m, 40 m lub w pełni dostosowanych konfiguracjach, wieże monopołowe JIAYAO łączą w sobie estetyczną atrakcyjność z solidną inżynierią wspieraną przez imponującą 50-letnią żywotność projektu.
Niezależnie od tego, czy rozszerzasz sieci 5G, ulepszasz infrastrukturę bezprzewodową, czy budujesz nowe lokalizacje komórkowe, nasze monopole stalowe zapewniają niezrównaną wartość i niezawodność.
1. klucz Szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynent); Nazwa marki: Jaoyao lub OEM; Numer modelu: Telecom Tower
Obsługa powierzchniowa: galwanizowana lub malowana.
2Opakowanie i dostawa:
Szczegóły opakowania: Wieża telekomunikacyjna będzie wyposażona w galwanizowane paski zgodnie z wymaganiami klienta.
Dostawa: Wysyłka w ciągu 20 dni od płatności z portu Tianjin
Członkowie wieży: Jedna stalowa wieża jest podzielona na kilka wiązek.
Śruby: Materiał opakowaniowy to wytrzymały worek z nylonu lub stalowy bęben.
3. Dane techniczne
| Projekt |
| 1Kod projektowania |
ANSI/TIA-222-G/H/F, EN 1991-1-4 i EN 1993-3-1 |
| Stal konstrukcyjna |
| 2. Klasa |
Stal łagodna |
Stal o wysokiej wytrzymałości |
| GB/T 700:Q235B, Q235C, Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. Wykonuj szybkość wiatru |
Do 250 km/h |
| 4. Dopuszczalne odchylenie |
0.5 ~ 1,0 stopnia @ prędkość operacyjna |
| 5. Wytrzymałość na napięcie (Mpa) |
360~510 |
470 ~ 630 |
| 6. Wytrzymałość wydajności (t≤16mm) (Mpa) |
355 |
235 |
| 7. wydłużenie (%) |
20 |
24 |
| 8. Siła uderzenia KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C) --- Q345D ((S355J2) |
| Śruby i orzechy |
| 9. Klasa |
Czwarty stopień.8, 6.8, 8.8 |
| 10Standardy właściwości mechanicznych |
| 10.1 Bramki |
ISO 898-1 |
| 10.2 Orzechy |
ISO 898-2 |
| 10.3 Sprzątacze |
ISO 6507-1 |
| 11Standardy wymiarów |
| 11.1 Bramki |
DIN7990, DIN931, DIN933 |
| 11.2 Orzechy |
ISO 4032, ISO 4034 |
| 11.3 Sprzątacze |
DIN7989, DIN127B, ISO7091 |
| Włókna |
| 12Metodyka |
Złóżcie ocieplone ocieplone ocieplone ocieplone ocieplone |
| 13- Standardowe. |
AWS D1.1 |
| Oznakowanie |
| 14. Sposób oznakowania elementów |
Wyroby o masie mniejszej niż 10 kg |
| Galwanizacja |
| 15Standardy galwanizacji profili stalowych |
ISO 1461 lub ASTM A123 |
| 16Standardy galwanizacji śrubokręgowych |
ISO 1461 lub ASTM A153 |
| Badanie |
| 17Test fabryczny |
Testy na rozciąganie, analiza pierwiastków, test Sharpy (test uderzeniowy), zgięcie na zimno,
Test preece, test młotkiem |
| Pojemność |
| 18Maksymalna zdolność produkcyjna |
50,000 TON rocznie |
Sieci łączności komórkowej
Idealne dla stacji bazowych 4G LTE i 5G, nasze wieże monopołowe zapewniają niezawodne wsparcie strukturalne dla systemów anten wielokrotnych,umożliwienie bezproblemowego zasięgu bezprzewodowego w obszarach miejskich i podmiejskich.
INFRASTRUKTURY telekomunikacyjne
Idealne dla operatorów telekomunikacyjnych i sieciowych wymagających solidnych rozwiązań wieżowych do transmisji mikrofalowej, bezprzewodowej sieci backhaul i połączeń komunikacyjnych punkt-do-punktu.
Służby nadawania i transmisji
Odpowiedni do nadawania radiowego FM/AM, transmisji sygnałów telewizyjnych i zastosowań nadawania cyfrowego wymagających podniesionej pozycji anteny w celu optymalnego rozprzestrzeniania się sygnału.
Instalacje miejskie i o ograniczonej przestrzeni
Kompaktna konstrukcja jednopołowa sprawia, że nasze wieże monopołowe są preferowanym wyborem w centrach miast, dzielnicach handlowych, autostradach,i obszarów mieszkalnych, w których konieczne jest zminimalizowanie wpływu wizualnego i wykorzystania gruntów.
" style="padding: 0px 4px;">
Sieci łączności komórkowej
Idealne dla stacji bazowych 4G LTE i 5G, nasze wieże monopołowe zapewniają niezawodne wsparcie strukturalne dla systemów anten wielokrotnych,umożliwienie bezproblemowego zasięgu bezprzewodowego w obszarach miejskich i podmiejskich.
INFRASTRUKTURY telekomunikacyjne
Idealne dla operatorów telekomunikacyjnych i sieciowych wymagających solidnych rozwiązań wieżowych do transmisji mikrofalowej, bezprzewodowej sieci backhaul i połączeń komunikacyjnych punkt-do-punktu.
Służby nadawania i transmisji
Odpowiedni do nadawania radiowego FM/AM, transmisji sygnałów telewizyjnych i zastosowań nadawania cyfrowego wymagających podniesionej pozycji anteny w celu optymalnego rozprzestrzeniania się sygnału.
Instalacje miejskie i o ograniczonej przestrzeni
Kompaktna konstrukcja jednopołowa sprawia, że nasze wieże monopołowe są preferowanym wyborem w centrach miast, dzielnicach handlowych, autostradach,i obszarów mieszkalnych, w których konieczne jest zminimalizowanie wpływu wizualnego i wykorzystania gruntów.
Jakie jest główne ciało wieży monopolistycznej?
Głównym elementem wieży monopolowej jest pojedynczy, samonośny wał stały/półstały, który tworzy podstawową konstrukcję nośną wieży, dostosowaną do użytku miejskiego.Jest zazwyczaj wytwarzany z płyt stali walcowanej o wysokiej wytrzymałości (Q345B/ASTM A500 klasy B) i ma cylindryczny lub spawany kształt wielokątny (średnice 0.5 ‰ 2 m, skalowane według wysokości wieży) z koniową konstrukcją (nieco wąską na górze) w celu optymalizacji odporności na obciążenie wiatrem (do 180 km/h).Jego wysokość wynosi od 10m do 60m (dostosowalna do mikrostan 5G lub miejskich węzłów komunikacyjnych), i służy jako podstawa do integracji wszystkich elementów pomocniczych wieży monopolu.
Co to jest dolna płaszczyzna, drabina i platforma wieży monopolu?

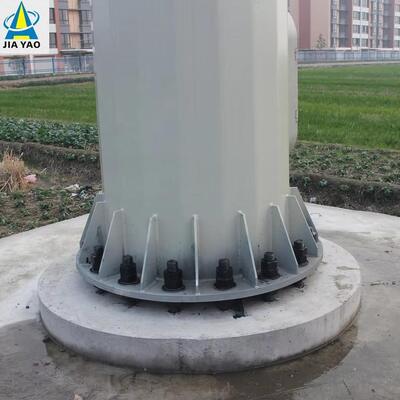

1.Flanka dolna: to ciężko działający element stalowy spawany do podstawy głównego wału monopolu, pełniący rolę krytycznego połączenia między ciałem wieży a betonowym fundamentem.Wyroby ze stali o wysokiej wytrzymałości (zgodnej z głównym nadwoziem) i obrobione procesami antykorozyjnymi, jest wyrównany z śrubami kotwicowymi fundamentów, aby utrzymać wieżę pionowo i przenieść całe obciążenie konstrukcyjne i wyposażenia na ziemię, zapewniając ogólną stabilność wieży.
2Schody: Wbudowane wewnętrzne schody wspinaczkowe zintegrowane z główną wałem monopolu, wykonane z stali ocynkowanej odpornej na korozję i wyposażone w profesjonalny system zapobiegania upadkom.Wyłącznie dla certyfikowanego personelu konserwacyjnego, zapewnia bezpieczną pionową ścieżkę dostępu do kontroli wieży, instalacji i naprawy sprzętu,i jego integralność jest kluczowym celem regularnej konserwacji wieży.

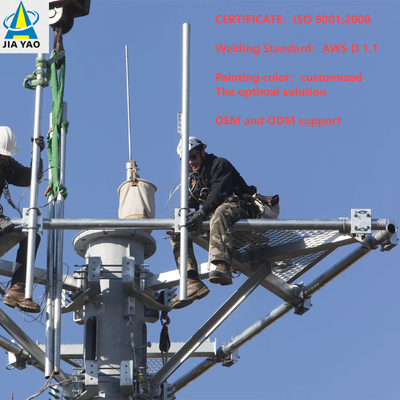

3Platforma: wieża monopołowa jest wyposażona w kompaktowe, zintegrowane stalowe platformy (stosowane do potrzeb projektu), zamontowane na wałku głównym na określonych wysokościach.Wyroby z stali ocynkowanej dla trwałości, platformy te służą jako stabilne przestrzenie robocze do instalacji, konserwacji i kontroli sprzętu telekomunikacyjnego (np. anten 5G, urządzeń mikrofalowych) i sprzętu nadzoru.Zaprojektowany tak, aby pasował do ultra-kompaktowej powierzchni monopolu, maksymalnie zwiększają wygodę eksploatacyjną bez naruszania eleganckiego, niepozornego projektu miejskiego wieży.
Jaka jest główna część wieży monopołowej po galwanizacji gorąco podgrzewanej?
Po galwanizacji na gorąco,głównym elementem wieży monopołowej pozostaje rdzeń pojedynczego wału stalowego cylindrycznego/wielokątnego (wyprodukowany z wysokowytrzymałych płyt walcowanych stali Q345B/ASTM A500 klasy B) o koniowym układzie, a jego kształt konstrukcyjny, wymiary i wydajność nośna są w pełni zachowane.pokrycie gęstym cynkiem zgodne ze standardem ASTM A123Powierzchnia zgalwanizowana tworzy barierę odporną na korozję, która skutecznie chroni podłoże stalowe przed zanieczyszczeniami miejskimi, wilgocią i erozją środowiska zewnętrznego.przedłużenie okresu eksploatacji nadwozia do ponad 25 latZacynkowane ciało główne utrzymuje również sztywność strukturalną pierwotnego wału stalowego, a wszystkie spawane złącza (AWS D1.1- zgodne) są jednakowo ocynkowane w celu zapewnienia stałej odporności na korozję i ogólnej integralności strukturalnej ciała wieży.
