Podstawa oświetleniowa ze stalową wieżą z odciągami 35M Q355 do pokrycia rozległego obszaru użytków zielonych

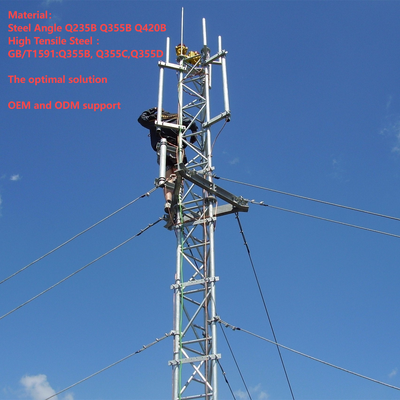

35M Q355 Stalowa Wieża Odciągowa z Fundamentem do Rozległego Obszaru Trawiastego

Podstawowe Cechy Konstrukcyjne i Projektowe

• Smukły Korpus Wieży: Zbudowany jako konstrukcja stalowa rurowa lub kratownicowa (węższa niż wieże samonośne), o stożkowym kształcie w celu optymalizacji rozkładu obciążeń.

• System Odciągów: Wiele zestawów stalowych lin mocowanych do masztu co 20–30 m, zakotwiczonych w gruncie pod kątem 45–60°, aby wytrzymać siły wiatru/sejsmiczne.

• Zakres Wysokości: Od 30 m do ponad 200 m (wyższe niż większość wież samonośnych), z możliwością dostosowania do konkretnych potrzeb.

• Akcesoria: Obejmuje drabiny do wspinaczki, mocowania anten, korytka kablowe i światła ostrzegawcze dla lotnictwa (dla wysokości >60 m).

Kluczowe Materiały i Normy

• Korpus Wieży: Stal konstrukcyjna ocynkowana (ASTM A36/S235JR) dla odporności na korozję i wytrzymałości.

• Odciągi: Stalowe liny o wysokiej wytrzymałości (ASTM A475) z powłokami cynkowymi/polimerowymi dla trwałości.

• Kotwy: Wytrzymałe kotwy betonowe/stalowe do mocowania lin, zaprojektowane do obciążeń rozciągających.

• Zgodność: Zgodność z IEC 62305 (ochrona odgromowa) i lokalnymi przepisami bezpieczeństwa budowlanego.

Główne Scenariusze Zastosowań

• Nadawanie/Telekomunikacja: Obsługuje anteny telewizyjne/radiowe i nadajniki mikrofalowe dalekiego zasięgu (maksymalizuje zasięg sygnału dzięki wysokości).

• Monitorowanie Meteorologiczne: Umieszcza czujniki pogody/radar na dużych wysokościach w celu uzyskania dokładnych danych atmosferycznych.

• Nawigacja Lotnicza: Montuje beacon'y lotnicze na obszarach oddalonych (góry, wybrzeża).

• Badania Naukowe: Rozmieszcza instrumenty atmosferyczne (monitory ozonu) powyżej zakłóceń naziemnych.

1. Specyfikacje

Co to jest korpus wieży odciągowej?

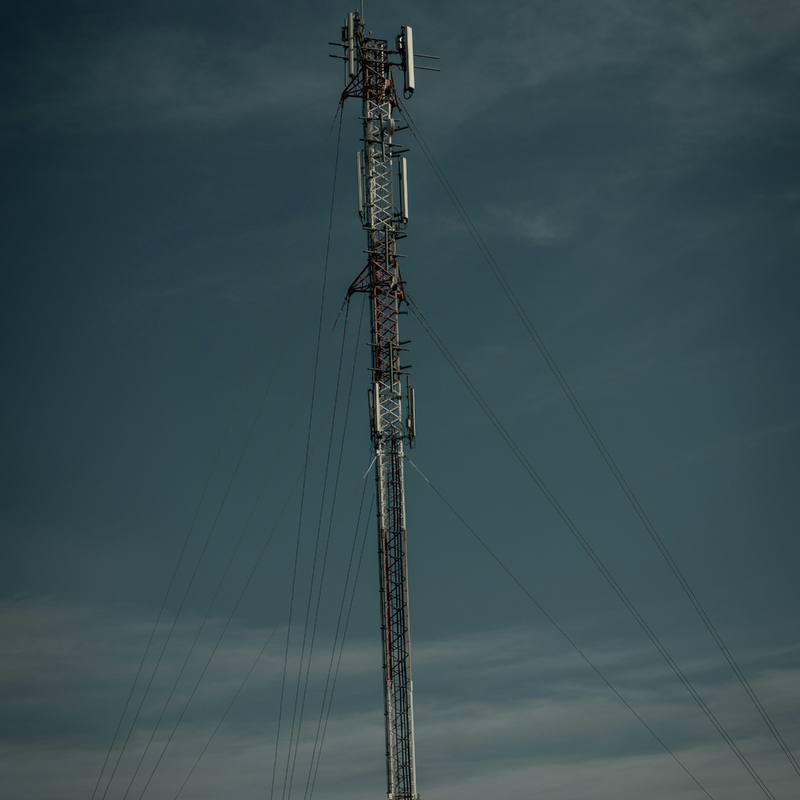

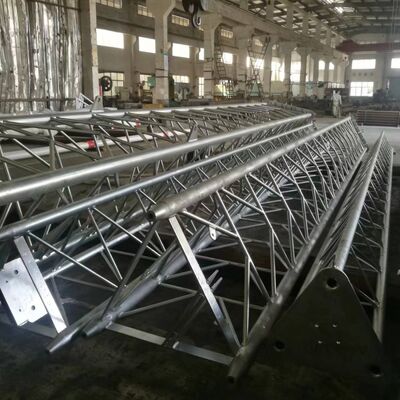

Korpus wieży odciągowej (masztu odciągowego) to centralna, smukła konstrukcja nośna, która wspiera anteny, czujniki lub inne urządzenia, opierając się na zewnętrznych odciągach dla stabilności bocznej (zamiast sztywności samonośnej). Zazwyczaj wykonany jako konstrukcja stalowa rurowa lub kratownicowa, jest węższy niż wieże samonośne i ma stożkowy kształt (szerszy u podstawy, węższy u góry), aby zoptymalizować rozkład obciążeń i odporność na wiatr. Korpus wieży jest wykonany ze stali konstrukcyjnej ocynkowanej (zgodnie z normami ASTM A36/S235JR), aby zapewnić odporność na korozję i długotrwałą trwałość w warunkach zewnętrznych. Służy jako podstawa montażowa dla kluczowych akcesoriów, takich jak drabiny do wspinaczki, mocowania anten i korytka kablowe, a jego modułowa konstrukcja pozwala na dostosowanie wysokości od 30 m do ponad 200 m, dostosowane do zastosowań takich jak nadawanie, telekomunikacja czy monitorowanie meteorologiczne.

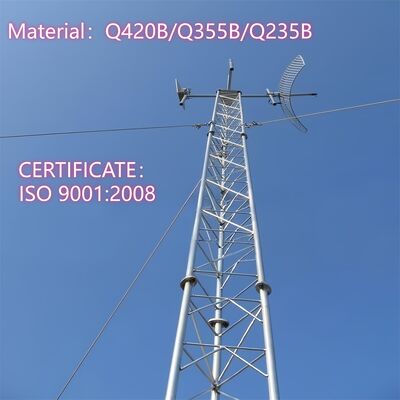

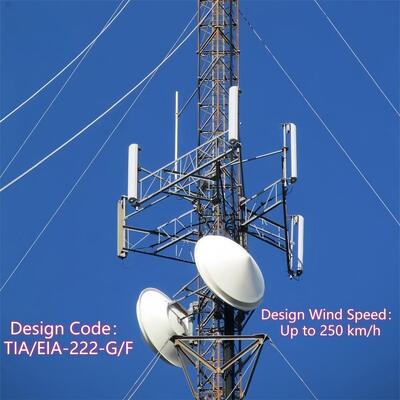

Jak zamontować antenę na wieży odciągowej?

Montaż anteny na wieży odciągowej odbywa się w sposób uporządkowany, zgodny z przepisami bezpieczeństwa, zgodnie z projektem wieży i normami branżowymi:

1. Przygotowanie przed instalacją: Sprawdzić nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny (w tym osprzętu i powiązanych kabli). Skontrolować korpus wieży pod kątem korozji, uszkodzeń strukturalnych lub luźnych połączeń, oraz potwierdzić zgodność z lokalnymi przepisami bezpieczeństwa (np. IEC 62305 w zakresie ochrony odgromowej).
2. Montaż mocowania anteny: Zamontować dedykowane mocowania anten (zintegrowane akcesoria wieży) w wyznaczonych punktach na korpusie wieży. Mocowania te są zazwyczaj mocowane za pomocą śrub o wysokiej wytrzymałości, kompatybilnych z ocynkowaną stalową konstrukcją wieży, zapewniając solidne połączenie, które wytrzymuje siły wiatru i wibracje.
3. Podnoszenie i pozycjonowanie anteny: Użyć dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny na docelową wysokość (strategicznie wybraną dla optymalnego zasięgu sygnału). Wyrównać antenę z zamierzonym kierunkiem nadawania/odbioru, używając narzędzi laserowych lub mierników wyrównania dla precyzji.
4. Mocowanie anteny: Zamocować antenę do zainstalowanych wcześniej mocowań za pomocą kompatybilnych elementów, dokręcając śruby do określonego momentu obrotowego, aby zapobiec ruchom. Upewnić się, że antena jest wypoziomowana i stabilna, bez chybotania, które mogłoby wpłynąć na wydajność lub integralność strukturalną.
5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe lub zasilające przez zintegrowane korytka kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do anteny i poprowadzić je w dół do urządzeń naziemnych, zapewniając odpowiednią izolację i wodoodporność w punktach połączeń.
6. Kontrola końcowa: Przeprowadzić kontrolę wizualną anteny, mocowań i kabli, aby potwierdzić bezpieczny montaż. Przetestować nadawanie/odbiór sygnału anteny, aby zweryfikować funkcjonalność, i upewnić się, że wszystkie protokoły bezpieczeństwa (np. ochrona przed upadkiem dla pracowników) są przestrzegane przez cały proces.

Co to jest urządzenie antykradzieżowe na wieży odciągowej?

Urządzenie antykradzieżowe na wieży odciągowej to specjalistyczny element bezpieczeństwa montowany na korpusie wieży, aby zapobiec nieautoryzowanemu dostępowi i zmniejszyć ryzyko upadku. Typowe konstrukcje obejmują:

• Kołnierze/spódnice antykradzieżowe: Okrągłe lub stożkowe bariery stalowe montowane w pobliżu podstawy wieży (zazwyczaj 2–3 m nad ziemią), aby uniemożliwić próby wspinaczki poprzez uniemożliwienie chwytów ręcznych lub stopni.
• Kolczaste lub ząbkowane odstraszacze: Nieśmiercionośne, spiczaste elementy stalowe na niższych sekcjach wieży lub drabinach, aby zniechęcić do nieautoryzowanej wspinaczki.
• Zamykany dostęp: Jeśli wieża jest wyposażona w panel dostępu na poziomie gruntu lub wejście po drabinie, zamykana brama ogranicza dostęp tylko do certyfikowanego personelu.

Urządzenia te są wykonane z materiałów odpornych na korozję (np. stal ocynkowana, dopasowana do korpusu wieży), aby wytrzymać warunki zewnętrzne. Ich głównym celem jest zwiększenie bezpieczeństwa poprzez zapobieganie przypadkowemu lub celowemu wspinaniu się przez osoby nieprzeszkolone, zgodnie z lokalnymi przepisami bezpieczeństwa budowlanego i ograniczeniem odpowiedzialności dla operatorów wież.

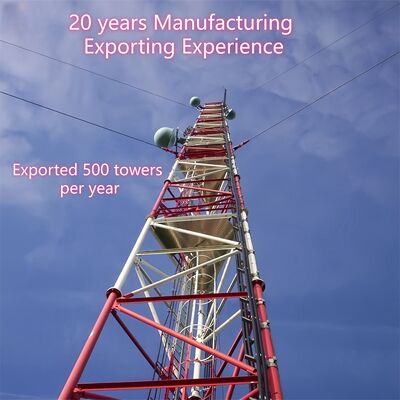

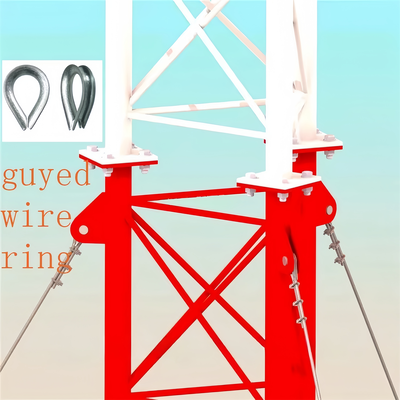

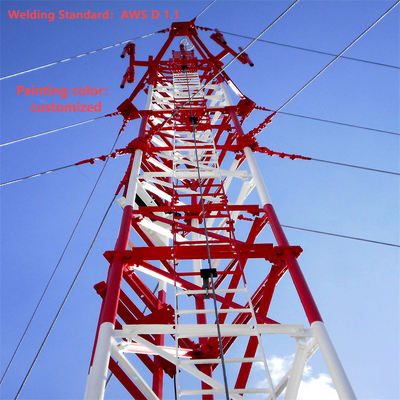

Jak połączyć odciąg z wieżą odciągową?

Połączenie odciągów z wieżą odciągową obejmuje bezpieczny proces przenoszenia obciążeń, aby zapewnić skuteczne stabilizowanie wieży przez odciągi przeciwko siłom wiatru i sejsmicznym:

1. Przygotowanie: Wybrać odciągi wykonane ze stalowych lin o wysokiej wytrzymałości (zgodne z ASTM A475) z powłokami cynkowymi lub polimerowymi dla trwałości. Upewnić się, że korpus wieży posiada fabrycznie wykonane punkty mocowania (np. uszy, wsporniki lub poprzecznice) co 20–30 m, zgodnie ze specyfikacją projektu wieży.
2. Montaż osprzętu mocującego: Zamontować wytrzymałe wsporniki odciągów lub szekle w wyznaczonych punktach mocowania wieży za pomocą śrub o wysokiej wytrzymałości (kompatybilnych z ocynkowaną stalową konstrukcją wieży). Wsporniki te są zaprojektowane do równomiernego rozkładu naprężenia na korpusie wieży.
3. Zakończenie liny: Użyć profesjonalnych końcówek (np. tulei zaciskowych, zacisków linowych lub kausz) do zabezpieczenia końca każdego odciągu. Tuleje zaciskowe są zaciskane na linie, tworząc trwałe, wytrzymałe połączenie, podczas gdy zaciski linowe zapewniają regulację naprężenia.
4. Połączenie i naprężanie: Połączyć zakończony koniec odciągu ze wspornikiem wieży za pomocą szekli lub sworznia, zapewniając bezpieczne dopasowanie bez luzów. Użyć narzędzia do naprężania (np. napinacza śrubowego lub ściągacza) do regulacji naprężenia liny do specyfikacji projektowej—kluczowe dla zrównoważenia sił bocznych działających na wieżę.
5. Weryfikacja: Sprawdzić, czy połączenie jest wyrównane ze stożkową konstrukcją wieży i czy lina jest równomiernie napięta (unikając nadmiernego naprężenia, które mogłoby obciążyć korpus wieży). Potwierdzić, że osprzęt i końcówki są odporne na korozję i zgodne z normami bezpieczeństwa wieży.

Jak połączyć odciąg z kotwą odciągową?

Połączenie odciągów z kotwami odciągowymi (kotwami gruntowymi) jest kluczowym krokiem do przeniesienia naprężenia liny na grunt, zapewniając stabilność wieży:

1. Przygotowanie kotwy: Upewnić się, że kotwa gruntowa (wytrzymała kotwa betonowa lub stalowa, zaprojektowana do obciążeń rozciągających) jest prawidłowo zainstalowana w gruncie pod kątem 45–60° w stosunku do odciągu. Kotwa musi być w pełni utwardzona (w przypadku betonu) i bezpiecznie osadzona, aby wytrzymać siły wyrywania.
2. Udostępnienie śruby kotwiącej: Upewnić się, że górna śruba kotwy (śruba kotwy odciągowej) wystaje ponad grunt i jest gwintowana, aby pomieścić osprzęt połączeniowy. Śruba powinna być wykonana ze stali o wysokiej wytrzymałości, aby wytrzymać naprężenie odciągu.
3. Zakończenie liny: Zakończyć wolny koniec odciągu za pomocą tych samych wysokowytrzymałych końcówek (tulei zaciskowych, zacisków linowych lub kausz), które zostały użyte do połączenia z wieżą, zapewniając bezpieczny, przenoszący obciążenia koniec.
4. Montaż osprzętu połączeniowego: Zamontować napinacz śrubowy (do regulacji naprężenia) i szeklę do zakończonego odciągu. Napinacz śrubowy łączy się ze śrubą kotwy odciągowej za pomocą nakrętki lub podkładki, umożliwiając precyzyjną regulację naprężenia liny.
5. Naprężanie i zabezpieczanie: Użyć napinacza śrubowego do naprężenia odciągu do wymaganej specyfikacji, zapewniając, że wytrzymuje siły boczne bez wyrywania kotwy. Po naprężeniu zablokować napinacz śrubowy za pomocą zawleczek lub nakrętek blokujących, aby zapobiec jego poluzowaniu w czasie.
6. Kontrola końcowa: Sprawdzić, czy połączenie jest bezpieczne, kotwa nie wykazuje oznak ruchu, a odciąg jest wyrównany pod prawidłowym kątem 45–60°. Skontrolować korozję śruby, osprzętu i zakończenia liny, zapewniając zgodność z IEC 62305 i lokalnymi przepisami bezpieczeństwa.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

3. Klienci współpracujący

4. Certyfikaty

5. Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów. Specjalizujemy się w projektowaniu i produkcji wież z profili kątowych, wież rurowych, wież monopoli, wież typu sosna, wież odciągowych i wież strażniczych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, cynkowanie i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
