Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Im Online Czat teraz

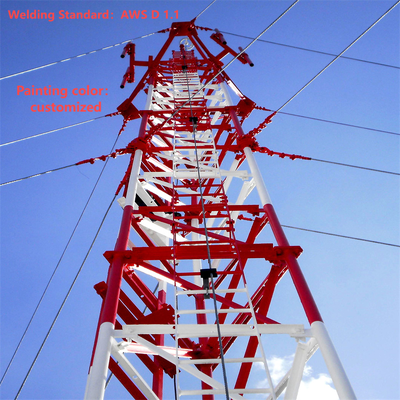

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

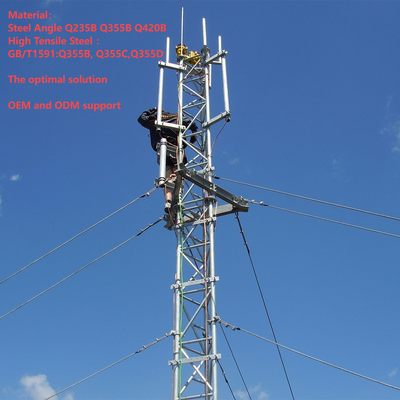

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

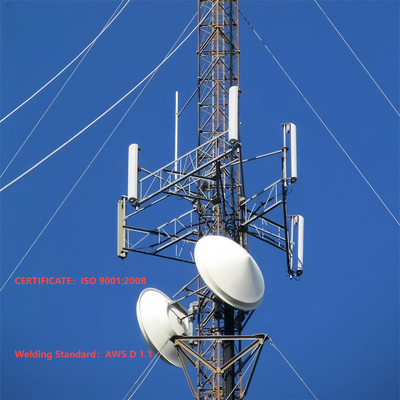

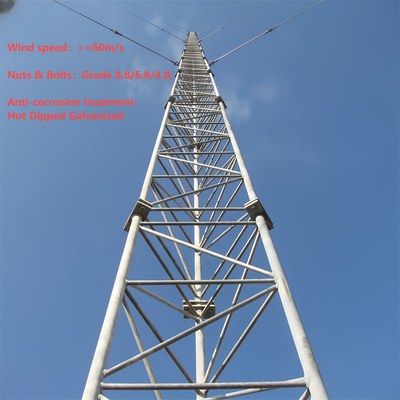

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Duży Obraz :  Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Jiayao
Orzecznictwo: ISO9001:2008 COC
Numer modelu: Wieża z drutu odciągowego
Zapłata:
Minimalne zamówienie: 4 tony
Cena: US$1600,1-100Tons;US$1000,>=100 Tons
Szczegóły pakowania: Pakowane w drewniane pudełka lub wiązane z ocynkowanymi blachami
Czas dostawy: 15-20 dni
Zasady płatności: Akredytywa, T/T
Możliwość Supply: 500-1000 ton miesięcznie
Kontakt Rozmawiaj teraz.

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Opis
Nazwa: Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejski Standard: ANSI/TIA-222-G/H/F, EN 1991-1-4 i EN 1993-3-1
Prędkość wiatru: >60M/S Średnica drutu: 12 mm
Standard cynkowania: ASTM A123/ISO 1461 Spawalniczy: AWS D1.1
Odchylenie pionowe: <1/1000 Obróbka antykorozyjna: Cynkowane ogniowo
Życie: Ponad 20 lat Seria Wieża: Seria wież pomiarowych wiatru z odciągami GWM
Pojemność wiatrowa: Do 200 km/h Ładowność: 5000 kg
Typ instalacji: Zespół skręcany Waga: 1500 kilogramów
Liczba nóg: 3 Instalacja: Łatwe i szybkie
Tworzywo: Q345/Q235/Rura bezszwowa Kolor malarstwa: Zgodnie z wymogami klienta
Charakter: Odciąg jako zakotwienie Kształt przekroju: Trójkątny
Aplikacja: Telekomunikacja
Podkreślić:

42M wieża drutu

,

wydajna kosztowo wieża nadawcza

,

wieża zasilająca sygnały wiejskie

42M Wydajny Maszt Odciągowy do Zasięgu Sygnału Nadawczego na Obszarach Wiejskich

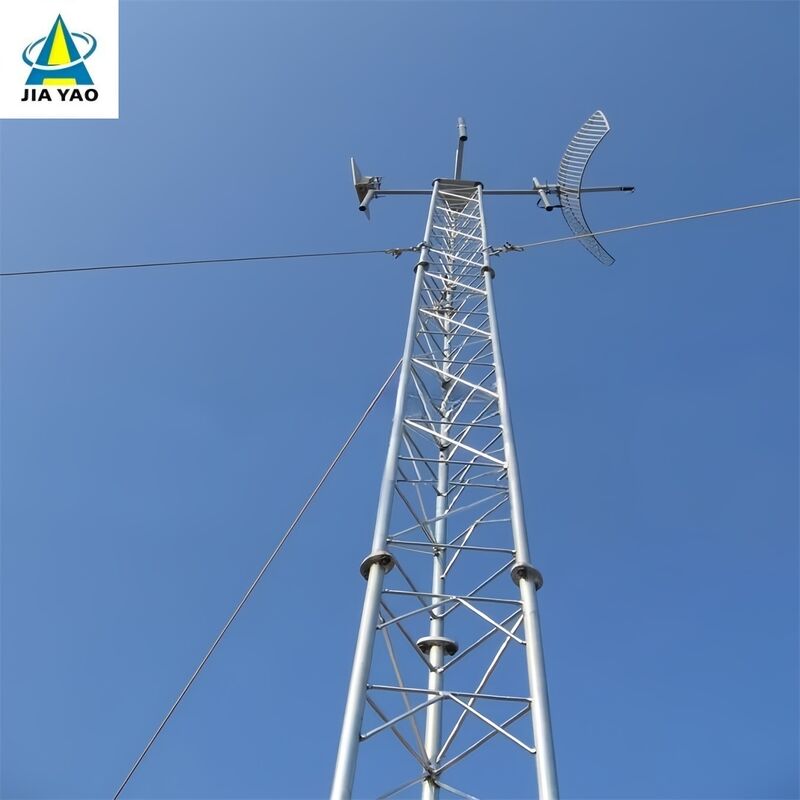

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

A maszt odciągowy (zwany również wieżą odciągową) to wysoka, smukła konstrukcja, która opiera się na zewnętrznych odciągach (stalowych linach o wysokiej wytrzymałości) dla stabilności—w przeciwieństwie do wież samonośnych, które stoją niezależnie. Taka konstrukcja pozwala osiągnąć większe wysokości przy mniejszej ilości materiału konstrukcyjnego, co czyni ją opłacalnym wyborem do zastosowań wymagających rozległego zasięgu lub wysokości.

Kluczowe Cechy Konstrukcyjne i Projektowe

  • Smukły Korpus Wieży: Zbudowany jako konstrukcja stalowa rurowa lub kratownicowa (węższa niż wieże samonośne), o stożkowym kształcie w celu optymalizacji rozkładu obciążeń.

  • System Odciągów: Wiele zestawów stalowych lin mocuje się do masztu co 20–30 m, zakotwionych w gruncie pod kątem 45–60°, aby przeciwdziałać siłom wiatru/sejsmicznym.

  • Zakres Wysokości: Od 30 m do ponad 200 m (wyższe niż większość wież samonośnych), z możliwością dostosowania do specyficznych potrzeb.

  • Akcesoria: Zawiera drabiny, mocowania anten, korytka kablowe i światła ostrzegawcze dla lotnictwa (dla wysokości >60 m).

Kluczowe Materiały i Normy

  • Korpus Wieży: Stal konstrukcyjna ocynkowana (ASTM A36/S235JR) dla odporności na korozję i wytrzymałości.

  • Liny Odciągowe: Stalowe liny o wysokiej wytrzymałości (ASTM A475) z powłokami cynkowymi/polimerowymi dla trwałości.

  • Kotwy: Ciężkie kotwy betonowe/stalowe do mocowania lin, zaprojektowane do obciążeń rozciągających.

  • Zgodność: Zgodność z IEC 62305 (ochrona odgromowa) i lokalnymi przepisami bezpieczeństwa budowlanego.

Główne Scenariusze Zastosowań

  • Nadawanie/Telekomunikacja: Obsługa anten telewizyjnych/radiowych i dalekosiężnych nadajników mikrofalowych (maksymalizacja zasięgu sygnału dzięki wysokości).

  • Monitorowanie Meteorologiczne: Umieszczanie czujników pogody/radaru na dużych wysokościach w celu uzyskania dokładnych danych atmosferycznych.

  • Nawigacja Lotnicza: Montaż beaconów lotniczych na obszarach oddalonych (góry, wybrzeża).

  • Badania Naukowe: Rozmieszczanie instrumentów atmosferycznych (monitorów ozonu) powyżej zakłóceń naziemnych.

1. Specyfikacje



Projekt
1. Kod Projektowy

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1

Stal Konstrukcyjna
2. Klasa Stal Miękka Stal Wysokowytrzymała
GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q345B, Q345C,Q3455D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3. Projektowa Prędkość Wiatru Do 250 km/h
4. Dopuszczalne ugięcie 0,5 ~1,0 stopnia @ prędkość robocza
5. Wytrzymałość na rozciąganie (Mpa) 360~510 470~630
6. Granica plastyczności (t≤16mm) (Mpa) 355 235
7. Wydłużenie (%) 20 24
8. Udarność KV (J) 27(20°C)---Q235B(S235JR) 27(20°C)---Q345B(S355JR)
27(0°C)---Q235C(S235J0) 27(0°C)---Q345C(S355J0)
27(-20°C)---Q235D(S235J2) 27(-20°C)---Q345D(S355J2)
Śruby i Nakrętki
9. Klasa Klasa 4.8, 6.8, 8.8
10. Normy dotyczące właściwości mechanicznych
10.1 Śruby ISO 898-1
10.2 Nakrętki ISO 898-2
10.3 Podkładki ISO 6507-1
11. Normy dotyczące wymiarów
11.1 Śruby DIN7990, DIN931, DIN933
11.2 Nakrętki ISO4032, ISO4034
11.3 Podkładki DIN7989, DIN127B, ISO7091
Spawanie
12. Metoda Spawanie łukowe kryte CO2 i spawanie łukiem krytym (SAW)
13. Norma AWS D1.1
Oznakowanie
14. Metoda znakowania elementów Tłoczenie na gorąco
Cynkowanie
15. Norma cynkowania profili stalowych ISO 1461 lub ASTM A123
16. Norma cynkowania śrub i nakrętek ISO 1461 lub ASTM A153

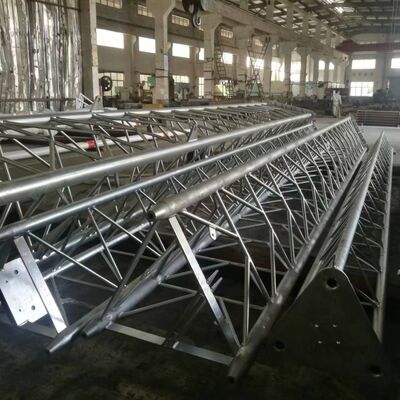

Co to jest korpus wieży odciągowej?

Korpus wieży odciągowej (masztu odciągowego) to centralna, smukła konstrukcja nośna, która wspiera anteny, czujniki lub inne urządzenia, opierając się na zewnętrznych odciągach dla stabilności bocznej (zamiast sztywności samonośnej). Zazwyczaj zbudowany jako stalowa konstrukcja rurowa lub kratownicowa, jest węższy niż wieże samonośne i ma stożkowy kształt (szerszy u podstawy, węższy u góry), aby zoptymalizować rozkład obciążeń i odporność na wiatr. Korpus wieży jest wykonany ze stali konstrukcyjnej ocynkowanej (zgodnie z normami ASTM A36/S235JR), aby zapewnić odporność na korozję i długotrwałą trwałość w warunkach zewnętrznych. Służy jako podstawa montażowa dla kluczowych akcesoriów, takich jak drabiny, mocowania anten i korytka kablowe, a jego modułowa konstrukcja pozwala na dostosowanie wysokości od 30 m do ponad 200 m, dostosowane do zastosowań takich jak nadawanie, telekomunikacja czy monitorowanie meteorologiczne.

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Jak zamontować antenę na wieży odciągowej?

Montaż anteny na wieży odciągowej odbywa się w sposób uporządkowany, zgodny z przepisami bezpieczeństwa, zgodnie z projektem wieży i normami branżowymi:

  1. Przygotowanie przed instalacją: Sprawdzić nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny (w tym osprzętu i powiązanych kabli). Skontrolować korpus wieży pod kątem korozji, uszkodzeń strukturalnych lub luźnych połączeń, oraz potwierdzić zgodność z lokalnymi przepisami bezpieczeństwa (np. IEC 62305 w zakresie ochrony odgromowej).
  2. Montaż mocowania anteny: Zamontować dedykowane mocowania anten (zintegrowane akcesoria wieży) w wyznaczonych punktach na korpusie wieży. Mocowania te są zazwyczaj mocowane za pomocą śrub o wysokiej wytrzymałości, kompatybilnych ze stalową konstrukcją wieży, zapewniając solidne połączenie, które wytrzymuje siły wiatru i wibracje.
  3. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny na docelową wysokość (strategicznie wybraną dla optymalnego zasięgu sygnału). Wyrównać antenę z zamierzonym kierunkiem nadawania/odbioru, używając narzędzi laserowych lub mierników wyrównania dla precyzji.
  4. Mocowanie anteny: Zamocować antenę do zainstalowanych wcześniej mocowań za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego, aby zapobiec ruchom. Upewnić się, że antena jest wypoziomowana i stabilna, bez chybotania, które mogłoby wpłynąć na wydajność lub integralność strukturalną.
  5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe lub zasilające przez zintegrowane korytka kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do anteny i poprowadzić je do urządzeń naziemnych, zapewniając odpowiednią izolację i wodoodporność w punktach połączeń.
  6. Kontrola końcowa: Przeprowadzić kontrolę wizualną anteny, mocowań i kabli, aby potwierdzić bezpieczny montaż. Przetestować nadawanie/odbiór sygnału anteny, aby zweryfikować funkcjonalność, i upewnić się, że wszystkie protokoły bezpieczeństwa (np. ochrona przed upadkiem dla pracowników) są przestrzegane przez cały proces.

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Co to jest urządzenie antykolidyzyjne na wieży odciągowej?

Urządzenie antykolidyzyjne na wieży odciągowej to specjalny element bezpieczeństwa montowany na korpusie wieży, aby zapobiec nieautoryzowanemu dostępowi i zmniejszyć ryzyko upadku. Typowe konstrukcje obejmują:

  • Kołnierze/spódnice antykolidyzyjne: Okrągłe lub stożkowe bariery stalowe montowane w pobliżu podstawy wieży (zazwyczaj 2–3 m nad ziemią), aby uniemożliwić próby wspinaczki, uniemożliwiając chwytanie się rękami lub stawianie stóp.
  • Kolczaste lub ząbkowane odstraszacze: Nieśmiercionośne, spiczaste stalowe elementy na niższych sekcjach wieży lub drabinach, mające na celu zniechęcenie do nieautoryzowanej wspinaczki.
  • Zamykany dostęp: Jeśli wieża jest wyposażona w panel dostępu na poziomie gruntu lub wejście po drabinie, zamykana brama ogranicza dostęp tylko do certyfikowanego personelu.

Urządzenia te są wykonane z materiałów odpornych na korozję (np. stal ocynkowana, dopasowana do korpusu wieży), aby wytrzymać warunki zewnętrzne. Ich głównym celem jest zwiększenie bezpieczeństwa poprzez zapobieganie przypadkowemu lub celowemu wspinaniu się przez osoby nieprzeszkolone, zgodnie z lokalnymi przepisami bezpieczeństwa budowlanego i ograniczeniem odpowiedzialności dla operatorów wież.

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Jak połączyć odciąg z wieżą odciągową?

Połączenie odciągów z wieżą odciągową obejmuje bezpieczny proces przenoszenia obciążeń, aby zapewnić skuteczne stabilizowanie wieży przez odciągi przeciwko siłom wiatru i sejsmicznym:

  1. Przygotowanie: Wybrać odciągi wykonane ze stalowych lin o wysokiej wytrzymałości (zgodnie z ASTM A475) z powłokami cynkowymi lub polimerowymi dla trwałości. Upewnić się, że korpus wieży posiada fabrycznie wykonane punkty mocowania (np. uszy, wsporniki lub poprzecznice) co 20–30 m, zgodnie ze specyfikacją projektu wieży.
  2. Montaż osprzętu mocującego: Zamontować ciężkie wsporniki odciągów lub szekle do wyznaczonych punktów mocowania wieży za pomocą śrub o wysokiej wytrzymałości (kompatybilnych ze stalową konstrukcją wieży). Wsporniki te są zaprojektowane do równomiernego rozkładu naprężenia na korpusie wieży.
  3. Zakończenie liny: Użyć profesjonalnych złączek końcowych (np. tulei zaciskowych, zacisków linowych lub napinaczy) do zabezpieczenia końca każdego odciągu. Tuleje zaciskowe są zaciskane na linie, tworząc trwałe, wytrzymałe połączenie, podczas gdy zaciski linowe zapewniają regulację naprężenia.
  4. Połączenie i naprężanie: Połączyć zakończony koniec odciągu ze wspornikiem wieży za pomocą szekli lub sworznia, zapewniając bezpieczne dopasowanie bez luzu. Użyć narzędzia do naprężania (np. napinacza śrubowego lub ściągacza) do regulacji naprężenia liny do specyfikacji projektowej—kluczowe dla zrównoważenia sił bocznych działających na wieżę.
  5. Weryfikacja: Sprawdzić, czy połączenie jest wyrównane ze stożkową konstrukcją wieży i czy lina jest równomiernie napięta (unikając nadmiernego naprężenia, które mogłoby obciążyć korpus wieży). Potwierdzić, że osprzęt i złączki końcowe są odporne na korozję i zgodne z normami bezpieczeństwa wieży.

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Jak połączyć odciąg z kotwą odciągową?

Połączenie odciągów z kotwami odciągowymi (kotwami gruntowymi) jest kluczowym krokiem do przeniesienia naprężenia liny na grunt, zapewniając stabilność wieży:

  1. Przygotowanie kotwy: Upewnić się, że kotwa gruntowa (ciężka kotwa betonowa lub stalowa, zaprojektowana do obciążeń rozciągających) jest prawidłowo zainstalowana w gruncie pod kątem 45–60° względem odciągu. Kotwa musi być w pełni utwardzona (w przypadku betonu) i bezpiecznie osadzona, aby wytrzymać siły wyrywania.
  2. Udostępnienie śruby kotwiącej: Upewnić się, że górna śruba kotwy (śruba kotwy odciągowej) wystaje ponad grunt i jest gwintowana, aby pomieścić osprzęt połączeniowy. Śruba powinna być wykonana ze stali o wysokiej wytrzymałości, aby wytrzymać naprężenie odciągu.
  3. Zakończenie liny: Zakończyć wolny koniec odciągu za pomocą tych samych złączek o wysokiej wytrzymałości (tulei zaciskowych, zacisków linowych lub napinaczy), które zostały użyte do połączenia z wieżą, zapewniając bezpieczny, nośny koniec.
  4. Montaż osprzętu połączeniowego: Zamontować napinacz śrubowy (do regulacji naprężenia) i szeklę do zakończonego odciągu. Napinacz śrubowy łączy się ze śrubą kotwy odciągowej za pomocą nakrętki lub podkładki, umożliwiając precyzyjne dostosowanie naprężenia liny.
  5. Naprężanie i zabezpieczanie: Użyć napinacza śrubowego do naprężenia odciągu do wymaganego poziomu, zapewniając, że wytrzymuje siły boczne bez wyciągania kotwy. Po naprężeniu zablokować napinacz śrubowy za pomocą zawleczek lub nakrętek blokujących, aby zapobiec jego poluzowaniu w czasie.
  6. Kontrola końcowa: Sprawdzić, czy połączenie jest bezpieczne, kotwa nie wykazuje oznak ruchu, a odciąg jest wyrównany pod prawidłowym kątem 45–60°. Skontrolować korozję śruby, osprzętu i zakończenia liny, zapewniając zgodność z IEC 62305 i lokalnymi przepisami bezpieczeństwa.

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!





Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

3. Klienci współpracujący

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

4. Certyfikaty

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich

5. Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów.
Specjalizujemy się w projektowaniu i produkcji wież z profili kątowych, wież rurowych stalowych, wież monoplowych, wież typu sosna, wież odciągowych i wież strażniczych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, cynkowanie i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.

Ekonomiczna wieża z odciągami o długości 42 m do pokrycia sygnału telewizyjnego na obszarach wiejskich





Jeśli go potrzebujesz, zapraszamy przez 24 godziny na dobę!
