35-metrowa zintegrowana platforma wieży monoplowej dla centrum administracji miejskiej
JIAYAO CO.,LTD
Opis produktu
PREMIUM STALOWA WIEŻA MONOPOLOWA DLA TELEKOMUNIKACJI I KOMUNIKACJI MOBILNEJ
Odkryj naszą wysokiej jakości wieżę monoplową, zaawansowaną konstrukcję rurową ze stali, zaprojektowaną dla nowoczesnej infrastruktury telekomunikacyjnej.
Zaprojektowana z opływową konfiguracją pojedynczego słupa, ta samonośna wieża komunikacyjna posiada zintegrowaną platformę roboczą, bezpieczne wsporniki antenowe i wbudowany system drabinek do bezpiecznego dostępu konserwacyjnego.
Wykonane z najwyższej jakości stali płytowej ASTM A36/A572 Gr50 lub S275JR, nasze wieże monoplowe zapewniają wyjątkową odporność na korozję i ścieranie, gwarantując niezawodne, długoterminowe działanie.
W porównaniu do tradycyjnych wież z kątowników stalowych, nasza wieża monoplowa telekomunikacyjna zajmuje znacznie mniejszą powierzchnię, co czyni ją idealnym rozwiązaniem dla instalacji miejskich i miejsc o ograniczonej przestrzeni.
Dostępne w standardowych wysokościach 20m, 30m, 40m lub w pełni konfigurowalnych, wieże monoplowe JIAYAO łączą estetykę z solidną inżynierią – popartą imponującą 50-letnią żywotnością projektową.
Niezależnie od tego, czy rozbudowujesz sieci 5G, modernizujesz infrastrukturę bezprzewodową, czy budujesz nowe stacje bazowe, nasze stalowe wieże monoplowe oferują niezrównaną wartość i niezawodność.
1. Kluczowe szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynentalne); Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna
Obróbka powierzchni: Cynkowanie ogniowe lub malowanie.
2. Pakowanie i dostawa:
Szczegóły dotyczące opakowania: Wieża telekomunikacyjna będzie spakowana w ocynkowane taśmy zgodnie z wymaganiami klienta.
Dostawa: Wysyłka w ciągu 20 dni od płatności z portu Tianjin
Elementy wieży: Jedna stalowa wieża jest podzielona na kilka wiązek.
Śruby: Materiał opakowaniowy to wytrzymała torba nylonowa lub bęben stalowy.
3. Dane techniczne
| Projekt |
| 1. Kod projektowy |
ANSI/TIA-222-G/H/F, EN 1991-1-4 i EN 1993-3-1 |
| Stal konstrukcyjna |
| 2. Klasa |
Stal miękka |
Stal o wysokiej wytrzymałości |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

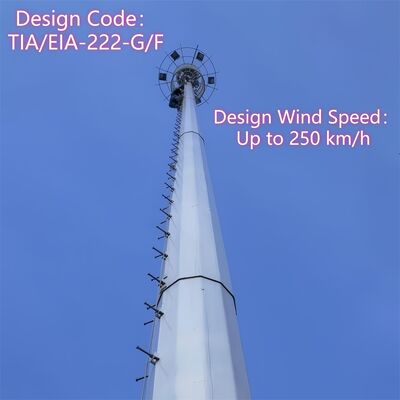

| 3. Projektowa prędkość wiatru |
Do 250 km/h |
| 4. Dopuszczalne ugięcie |
0,5 ~1,0 stopnia przy prędkości roboczej |
| 5. Wytrzymałość na rozciąganie (Mpa) |
360~510 |
470~630 |
| 6. Granica plastyczności (t≤16mm) (Mpa) |
355 |
235 |
| 7. Wydłużenie (%) |
20 |
24 |
| 8. Udarność KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Śruby i nakrętki |
| 9. Klasa |
Klasa 4.8, 6.8, 8.8 |
| 10. Normy dotyczące właściwości mechanicznych |
| 10.1 Śruby |
ISO 898-1 |
| 10.2 Nakrętki |
ISO 898-2 |
| 10.3 Podkładki |
ISO 6507-1 |
| 11. Normy dotyczące wymiarów |
| 11.1 Śruby |
DIN7990, DIN931, DIN933 |
| 11.2 Nakrętki |
ISO4032, ISO4034 |
| 11.3 Podkładki |
DIN7989, DIN127B, ISO7091 |
| Spawanie |
| 12. Metoda |
Spawanie łukowe kryte CO2 i spawanie łukiem krytym (SAW) |
| 13. Norma |
AWS D1.1 |
| Oznakowanie |
| 14. Metoda znakowania elementów |
Tłoczenie hydrauliczne |
| Cynkowanie |
| 15. Norma cynkowania profili stalowych |
ISO 1461 lub ASTM A123 |
| 16. Norma cynkowania śrub i nakrętek |
ISO 1461 lub ASTM A153 |
| Test |
| 17. Test fabryczny |
Test na rozciąganie, analiza składników, test Sharpy'ego (test udarności), zginanie na zimno,
Test Preece'a, test młotkowy |
| Wydajność |
| 18. Maksymalna zdolność produkcyjna |
50 000 ton rocznie |

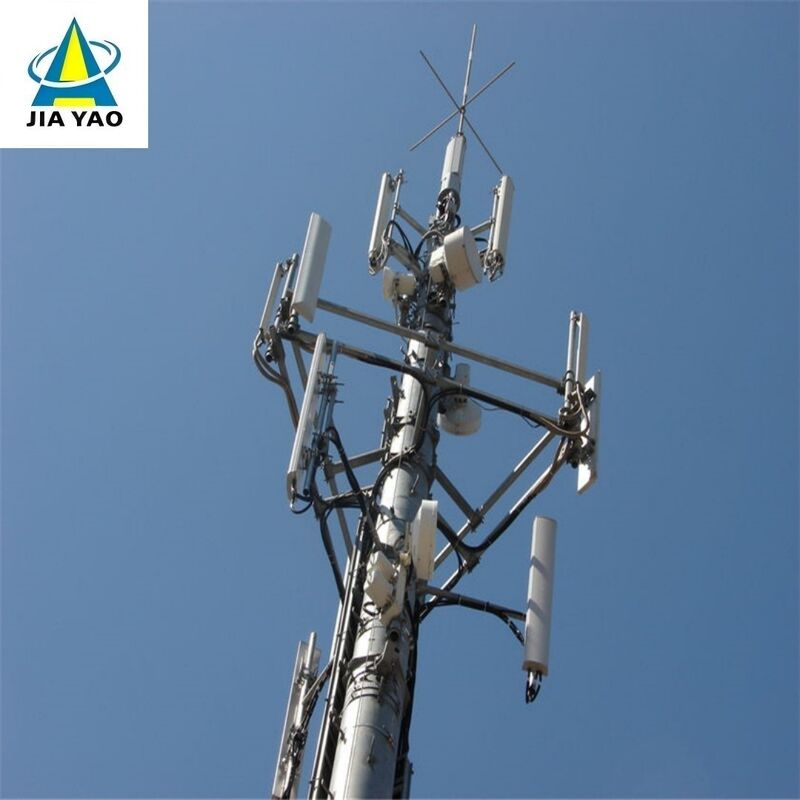

SIECI KOMUNIKACJI MOBILNEJ
Idealne dla stacji bazowych 4G LTE i 5G, nasze wieże monoplowe zapewniają niezawodne wsparcie strukturalne dla systemów antenowych wielu operatorów, umożliwiając płynne pokrycie bezprzewodowe na obszarach miejskich i podmiejskich.
INFRASTRUKTURA TELEKOMUNIKACYJNA
Idealne dla operatorów telekomunikacyjnych i sieciowych wymagających solidnych rozwiązań wieżowych do transmisji mikrofalowej, bezprzewodowego dostępu do sieci i połączeń komunikacyjnych punkt-punkt.
USŁUGI NADZIEWCZE I TRANSMISYJNE
Nadaje się do nadawania radiowego FM/AM, transmisji sygnału telewizyjnego i aplikacji nadawania cyfrowego wymagających podwyższonego pozycjonowania anteny dla optymalnej propagacji sygnału.
INSTALACJE MIEJSKIE I O OGRANICZONEJ PRZESTRZENI
Kompaktowa konstrukcja z pojedynczym słupem sprawia, że nasze wieże monoplowe są preferowanym wyborem dla centrów miast, dzielnic handlowych, autostrad i obszarów mieszkalnych, gdzie minimalizacja wpływu wizualnego i wykorzystania terenu jest kluczowa.
" style="padding: 0px 4px;">
SIECI KOMUNIKACJI MOBILNEJ
Idealne dla stacji bazowych 4G LTE i 5G, nasze wieże monoplowe zapewniają niezawodne wsparcie strukturalne dla systemów antenowych wielu operatorów, umożliwiając płynne pokrycie bezprzewodowe na obszarach miejskich i podmiejskich.
INFRASTRUKTURA TELEKOMUNIKACYJNA
Idealne dla operatorów telekomunikacyjnych i sieciowych wymagających solidnych rozwiązań wieżowych do transmisji mikrofalowej, bezprzewodowego dostępu do sieci i połączeń komunikacyjnych punkt-punkt.
USŁUGI NADZIEWCZE I TRANSMISYJNE
Nadaje się do nadawania radiowego FM/AM, transmisji sygnału telewizyjnego i aplikacji nadawania cyfrowego wymagających podwyższonego pozycjonowania anteny dla optymalnej propagacji sygnału.
INSTALACJE MIEJSKIE I O OGRANICZONEJ PRZESTRZENI
Kompaktowa konstrukcja z pojedynczym słupem sprawia, że nasze wieże monoplowe są preferowanym wyborem dla centrów miast, dzielnic handlowych, autostrad i obszarów mieszkalnych, gdzie minimalizacja wpływu wizualnego i wykorzystania terenu jest kluczowa.
⇔Co to jest główny korpus wieży monoplowej?
Główny korpus wieży monoplowej to pojedynczy, samonośny, lity/pół-lity trzon, który stanowi podstawową konstrukcję nośną wieży, dostosowaną do użytku miejskiego. Jest on zazwyczaj wykonany z walcowanych płyt stalowych o wysokiej wytrzymałości (Q345B/ASTM A500 Grade B) i ma kształt cylindryczny lub spawany wielokątny (średnice 0,5–2 m, skalowane w zależności od wysokości wieży) z konstrukcją stożkową (nieco węższą u góry), aby zoptymalizować odporność na obciążenie wiatrem (do 180 km/h). Jego wysokość wynosi od 10 m do 60 m (możliwość dostosowania do mikrostacji 5G lub miejskich węzłów komunikacyjnych) i służy jako rama podstawowa do integracji wszystkich elementów pomocniczych wieży monoplowej.
⇔Co to jest kołnierz dolny, drabinka i platforma wieży monoplowej?

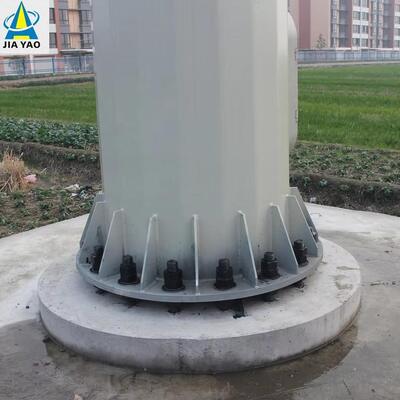

1. Kołnierz dolny: Jest to wytrzymały element stalowy przyspawany do podstawy głównego trzonu monopola, działający jako krytyczne połączenie między korpusem wieży a betonowym fundamentem. Wykonany ze stali o wysokiej wytrzymałości (pasującej do głównego korpusu) i poddany obróbce antykorozyjnej, jest dopasowany do śrub kotwiących fundamentu, aby pionowo zabezpieczyć wieżę i przenieść całe obciążenia konstrukcyjne i sprzętowe na ziemię, zapewniając ogólną stabilność wieży.
2. Drabinka: Jest to wbudowana wewnętrzna drabinka wspinaczkowa zintegrowana z głównym trzonem monopola, wykonana z odpornej na korozję stali ocynkowanej i wyposażona w profesjonalny system zabezpieczający przed upadkiem. Przeznaczona wyłącznie dla certyfikowanego personelu konserwacyjnego, zapewnia bezpieczną pionową ścieżkę dostępu do inspekcji wieży, instalacji i naprawy sprzętu, a jej integralność jest kluczowym elementem regularnej konserwacji wieży.

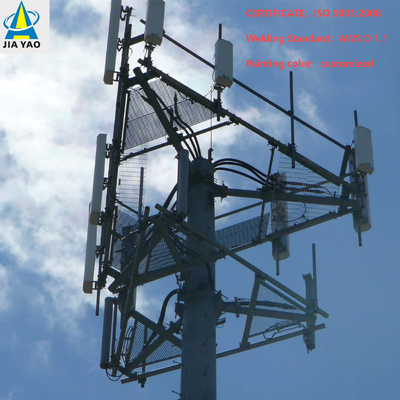

3. Platforma: Wieża monoplowa jest wyposażona w kompaktowe, zintegrowane platformy stalowe (dostosowane do potrzeb projektu) zamontowane na głównym trzonie na wyznaczonych wysokościach. Wykonane ze stali ocynkowanej dla trwałości, platformy te służą jako stabilne miejsca pracy do instalacji, konserwacji i inspekcji sprzętu telekomunikacyjnego (np. anten 5G, urządzeń mikrofalowych) i sprzętu monitorującego. Zaprojektowane tak, aby pasowały do ultralekkiej konstrukcji monopola, maksymalizują wygodę operacyjną bez uszczerbku dla eleganckiego, dyskretnego miejskiego wyglądu wieży.

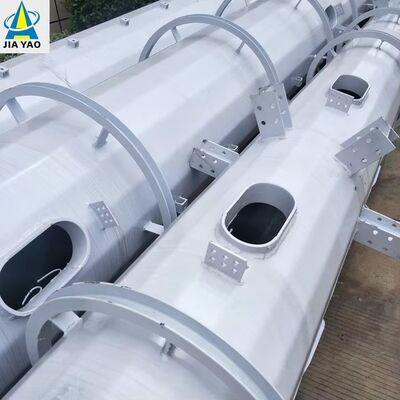

⇔Co to jest główny korpus wieży monoplowej po cynkowaniu ogniowym?
Po cynkowaniu ogniowym główny korpus wieży monoplowej pozostaje głównym, pojedynczym cylindrycznym/wielokątnym trzonem stalowym (wykonanym z walcowanych płyt stalowych o wysokiej wytrzymałości Q345B/ASTM A500 Grade B) o konstrukcji stożkowej, a jego kształt strukturalny, wymiary i parametry nośności są w pełni zachowane. Kluczową zmianą jest to, że cała jego stalowa powierzchnia jest pokryta jednolitym, gęstym powłoką cynkową zgodną z normą ASTM A123. Ta warstwa ocynkowana tworzy barierę antykorozyjną, która skutecznie chroni podłoże stalowe przed zanieczyszczeniami miejskimi, wilgocią i erozją środowiskową na zewnątrz, przedłużając żywotność głównego korpusu do ponad 25 lat. Ocynkowany główny korpus utrzymuje również sztywność konstrukcyjną oryginalnego trzonu stalowego, a wszystkie spawy (zgodne z AWS D1.1) są równie ocynkowane, aby zapewnić spójną wydajność antykorozyjną i ogólną integralność strukturalną korpusu wieży.
Kliknij tutaj, aby uzyskać więcej informacji!!!
O firmie
Pakowanie i wysyłka
Gularni klienci
Certyfikaty
Nasze usługi
FAQ
P: Jaki jest akceptowalny MOQ?
O: Nasz akceptowalny MOQ to 1 zestaw. Każde zamówienie próbne w małej ilości jest mile widziane.
P: Jaki jest czas dostawy?
O: W ciągu 25 dni od otrzymania zaliczki.
P: Jaki jest akceptowalny termin płatności?
O: TT, L/C, Paypal, Western Union, Money Gram.
P: Czy możesz zrobić dla mnie OEM?
O: Akceptujemy wszystkie zamówienia OEM, po prostu skontaktuj się z nami i podaj swój projekt, a my zaoferujemy rozsądną cenę.
P: Kiedy mogę otrzymać wycenę?
O: Zazwyczaj wyceniamy Cię w ciągu 24 godzin od otrzymania zapytania. Jeśli jesteś bardzo pilny, aby uzyskać wycenę, zadzwoń do nas lub poinformuj nas e-mailem, abyśmy mogli potraktować Twoje zapytanie priorytetowo.
P: Czy Twoja wieża komunikacyjna jest zgodna ze standardem ANSI / TIA/ EIA-222-G?
O: Tak.
P: Czy standard cynkowania ogniowego to ASTM A 123/153?
O: Tak.
P: Czy możesz dostarczyć książkę obliczeniową?
O: Tak, ale musisz zapłacić za książkę obliczeniową.
P: Jak długa jest żywotność Twojego produktu?
O: 50 lat.
P: Czy struktura wieży jest jednolita?
O: Nie, możemy zaprojektować i wyprodukować ją zgodnie z życzeniem klienta.
P: Jaka jest Twoja metoda płatności?
O: 30% przez T/T jako zaliczka, saldo przez T/T lub L/C w zasięgu wzroku.
