Wytrzymała wieża kratowa z rur stalowych na 3 nogach do komunikacji w odległych obszarach górniczych Stacja bazowa 4G 5G Q345B Maszt odporny na wiatr, ocynkowany ogniowo

Ciężka, 3-nożna wieża kratownicowa z rur stalowych do komunikacji na odległych terenach górniczych, stacja bazowa 4G 5G, maszt Q345B, ocynkowany ogniowo, odporny na wiatr

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitoringu, obserwacji i bezpieczeństwa. Poniżej znajdują się szczegółowe informacje o produkcie:

1. Kluczowe szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynentalne); Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna
Obróbka powierzchni: ocynkowana ogniowo lub malowana.
2. Pakowanie i dostawa:
Szczegóły dotyczące opakowania: Wieża telekomunikacyjna będzie spakowana w ocynkowane taśmy zgodnie z wymaganiami klienta.
Dostawa: Wysyłka w ciągu 20 dni od płatności z portu Tianjin
Elementy wieży: Jedna wieża stalowa jest podzielona na kilka paczek.
Śruby: Materiał opakowaniowy to wytrzymała torba nylonowa lub bęben stalowy.
3. Dane techniczne

Jaka jest struktura kratownicowa 3-nożnej wieży z rur stalowych?

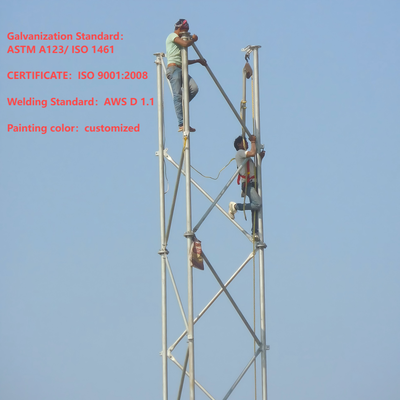

Struktura kratownicowa 3-nożnej wieży z rur stalowych to szkieletowa konstrukcja kratownicowa, która łączy trzy pionowe nogi wieży. Składające się z mniejszych pustych rur stalowych (zgodnych z materiałem głównych nóg, np. rur stalowych bez szwu/spawanych), te elementy kratownicy tworzą krzyżujące się poziome i ukośne połączenia między trzema nogami, tworząc trójkątny, przypominający sieć wzór na całej wysokości wieży. Ta struktura działa w połączeniu z pochyloną konstrukcją wieży (szerszą u podstawy, węższą u góry), aby równomiernie rozkładać obciążenia pionowe (ciężar wieży, ciężar sprzętu) i siły boczne (wiatr, aktywność sejsmiczna) na trzy nogi. Pusta kratownica nie tylko zwiększa sztywność i stabilność konstrukcji, ale także optymalizuje wydajność aerodynamiczną - zmniejszając opór wiatru o 30% w porównaniu do tradycyjnych konstrukcji kratownicowych ze stali kątowej - co sprawia, że wieża jest wysoce adaptowalna do trudnych lub wietrznych środowisk. Dodatkowo, zastosowanie pustych elementów zapewnia lekkość konstrukcji przy zachowaniu wysokiej nośności.

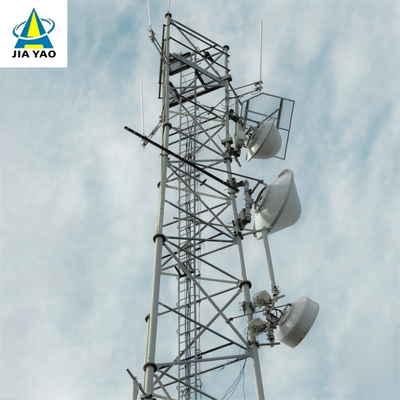

Jak zamontować antenę MW na 3-nożnej wieży z rur stalowych?

Montaż anteny mikrofalowej (MW) na 3-nożnej wieży z rur stalowych odbywa się zgodnie z bezpiecznym, znormalizowanym procesem zgodnym z konstrukcją wieży i normami branżowymi:

1. Weryfikacja przed instalacją: Potwierdź nośność wieży (zgodnie z normami TIA-222-G i GB 50017), aby upewnić się, że może ona utrzymać antenę MW, osprzęt montażowy i związane z tym obciążenia. Sprawdź fabrycznie zamontowane wsporniki antenowe wieży (zintegrowane akcesoria) pod kątem integralności strukturalnej.
2. Przygotowanie wspornika: Użyj dedykowanych wsporników antenowych wieży (lub wsporników wykonanych na zamówienie, kompatybilnych z pustą kratownicą) i przymocuj je do głównych nóg wieży lub kratownic wieży za pomocą śrub o wysokiej wytrzymałości klasy 8.8 (ISO 898). Upewnij się, że wsporniki są wyrównane z zamierzonym torem komunikacji punkt-punkt i dokręcone do określonego momentu obrotowego.
3. Podnoszenie i pozycjonowanie anteny: Użyj dźwigów lub specjalistycznego sprzętu podnoszącego, aby podnieść antenę MW na docelową wysokość (zazwyczaj w pobliżu górnych sekcji wieży lub na platformie konserwacyjnej). Dostosuj azymut i elewację anteny, aby wyrównać ją z punktem odbioru/nadawania, używając narzędzi do wyrównywania laserowego dla precyzji.
4. Bezpieczne mocowanie: Przymocuj antenę MW do zamontowanych wsporników za pomocą kompatybilnego osprzętu, zapewniając ciasne, stabilne połączenie. Ponownie sprawdź moment obrotowy śrub za pomocą skalibrowanych narzędzi, aby zapewnić zgodność z normami spawania i mocowania AWS D1.1.
5. Prowadzenie kabli: Poprowadź kable sygnałowe i zasilające anteny przez zintegrowane systemy zarządzania kablami wieży (lub wzdłuż zabezpieczonych ścieżek na konstrukcji kratownicy), aby uniknąć narażenia na uszkodzenia środowiskowe. Upewnij się, że kable są odpowiednio zaizolowane i wodoodporne w punktach połączeń.
6. Kontrola końcowa: Przeprowadź kontrolę wizualną anteny, wsporników i połączeń, aby potwierdzić stabilność. Przetestuj transmisję sygnału, aby zweryfikować wyrównanie i funkcjonalność. Przestrzegaj protokołów bezpieczeństwa (np. ochrony przed upadkiem dla pracowników) przez cały czas instalacji.

Główna konstrukcja 3-nożnej wieży z rur stalowych?

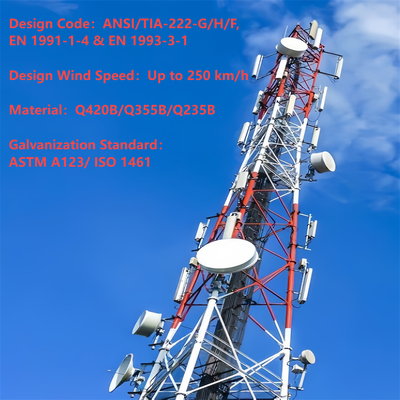

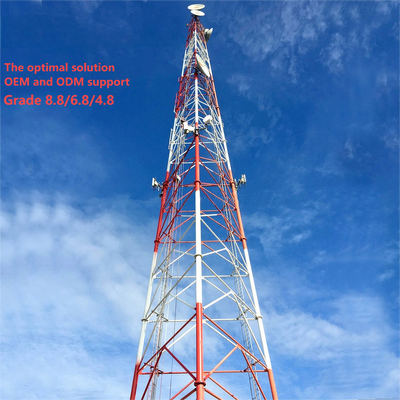

Główna konstrukcja 3-nożnej wieży z rur stalowych to samonośny system o trójkątnej ramie, zaprojektowany z myślą o stabilności, nośności i wydajności aerodynamicznej, składający się z trzech głównych elementów:

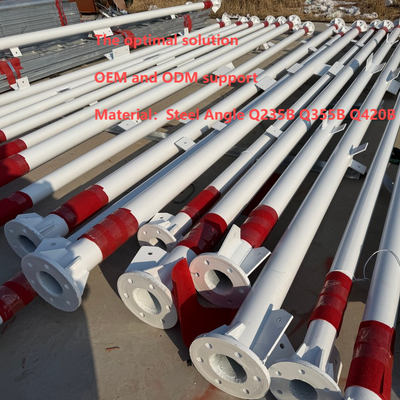

• Trzy pionowe nogi rurowe: Główne elementy nośne, wykonane z rur stalowych bez szwu lub spawanych (zgodnych z normami Q345B/ASTM A500). Ułożone w konfiguracji trójkątnej, nogi te przenoszą całkowity ciężar wieży (w tym obciążenia sprzętu i środowiskowe) na fundament.

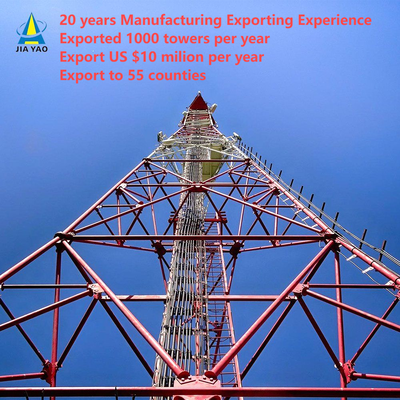

• Puste kratownice rurowe: Mniejsze puste rury stalowe, które łączą trzy główne nogi poziomo i ukośnie. Ten krzyżujący się system kratownic równomiernie rozkłada obciążenia, zwiększa sztywność konstrukcji i zmniejsza opór wiatru, tworząc charakterystyczny wzór kratownicy wieży.
• Pochylona rama i połączenia kołnierzowe: Wieża zwęża się stopniowo od podstawy do góry (szersza podstawa, węższa góra), aby zoptymalizować odporność na silne wiatry (do 200 km/h) i trzęsienia ziemi. Segmenty wieży są łączone za pomocą kołnierzy skręcanych o wysokiej wytrzymałości, zapewniając bezpieczny montaż i zmniejszając ryzyko konserwacji.

Elementy te tworzą szkielet konstrukcyjny, a zintegrowane akcesoria (np. platformy, drabiny) dodają wsparcie funkcjonalne bez naruszania integralności głównej konstrukcji.

Platforma, drabina

A. Platforma

• Cel: Służy jako stabilna, podwyższona przestrzeń robocza do instalacji, konserwacji lub inspekcji anten MW, anten, czujników lub innego sprzętu. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas dostępu do wieży.
• Cechy konstrukcyjne: Wykonana ze stali ocynkowanej (zgodnie z ASTM A123 dla odporności na korozję) i zintegrowana z konstrukcją kratownicy na określonych wysokościach. Wyposażona w balustrady bezpieczeństwa zapobiegające upadkom i antypoślizgowe powierzchnie zapewniające stabilność pracownikom. Zaprojektowana do przenoszenia ciężaru pracowników, narzędzi i sprzętu, zgodnie z ogólną nośnością wieży. Może zawierać włazy ułatwiające ruch między sekcjami wieży.
• Kluczowa zaleta: Strategicznie umieszczona w pobliżu punktów montażu sprzętu, aby usprawnić zadania konserwacyjne, zwiększając wydajność operacyjną.

B. Drabina

• Cel: Dedykowany system bezpiecznego dostępu, który umożliwia pracownikom wspinanie się po wieży, aby dotrzeć do platform, sprzętu lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana ze stali ocynkowanej dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z normami bezpieczeństwa branżowego) dla wygodnego wspinania. Wyposażona w mechanizmy zapobiegające upadkom (np. prowadnice linowe do uprzęży bezpieczeństwa), aby zminimalizować ryzyko upadku - zgodnie ze specyfikacją wieży "drabina antyupadkowa". Zamocowana pionowo do głównych nóg lub kratownic wieży, zapewniając bezpieczną, stabilną ścieżkę.
• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i normami projektowania wież (np. TIA-222-G, GB 50017), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do sprzętu na dużych wysokościach, wspierając bieżącą eksploatację i konserwację, przy jednoczesnym przestrzeganiu wymagań branżowych dotyczących bezpieczeństwa i trwałości.

Kliknij tutaj, aby uzyskać więcej informacji!!!

Wizyty klientów

Montaż,Testowanie wież ze stali ocynkowanej

Certyfikaty

Kliknij tutaj, aby uzyskać więcej informacji!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nożna, wykonana ze stali rurowej lub kątowej. Jeśli chodzi o połączenie, wieża rurowa jest łączona za pomocą kołnierzy, a wieża ze stali kątowej za pomocą nakrętek i śrub. 
Cechy: 
1. Niski współczynnik obciążenia wiatrem, wysoka odporność na wiatr. 
2. Oszczędność zasobów gruntowych, dogodna lokalizacja. 
Wygodny transport i instalacja. 

Wieża ze stali rurowej
Wieża rurowa odnosi się do samonośnej stalowej konstrukcji wysokiego budynku z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży ma kształt trójkąta, co jest stalową konstrukcją wysokiego budynku różniącą się od stali kątowej.

Wieża monopolska 
Wieża jednokolumnowa, zwana również wieżą monolityczną, jest powszechnie stosowanym typem, o pięknym wyglądzie, zajmująca niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i adoptowana przez większość budów. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest łączony za pomocą śrub o wysokiej wytrzymałości. Charakteryzuje się łatwością instalacji i może dostosować się do różnych skomplikowanych terenów. 

Wieża odciągowa 
Wieża odciągowa ma nowy wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych odciągów. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otaczającego środowiska i odgrywający ważną rolę w wielu dziedzinach. Jej projekt podkreśla harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zazwyczaj skoordynowany z otaczającym środowiskiem. Wieże obserwacyjne składają się zazwyczaj z korpusu wieży, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Kamuflażowa wieża drzewiasta
Kamuflażowa wieża drzewiasta to również rodzaj sztucznego drzewa, wieży bionicznej, na podstawie przypominającej prawdziwą, plus skrupulatny projekt, po umieszczeniu wśród prawdziwych drzew w obszarze widokowym, parku i placu, będzie częścią natury. 
Cechy: 
1. Wykwintna struktura i wspaniały wygląd. 
2. Silna stabilność konstrukcji i długa żywotność. 
3. Małe pokrycie powierzchni i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i innych 55 różnych krajów.
Specjalizujemy się w projektowaniu i produkcji wież ze stali kątowej, wież ze stali rurowej, wież monolitycznych, wież sosnowych, wież odciągowych i wież obserwacyjnych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, galwanizację i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​

FAQ

P: Jaki jest akceptowalny MOQ?
O: Nasz akceptowalny MOQ to 1 zestaw. Każde zamówienie próbne w małej ilości jest mile widziane.

P: Jaki jest czas dostawy?
O: W ciągu 25 dni od otrzymania zaliczki.

P: Jaki jest akceptowalny termin płatności?
O: TT, L/C, Paypal, Western Union, .

P: Czy możesz zrobić dla mnie OEM?
O: Akceptujemy wszystkie zamówienia OEM, po prostu skontaktuj się z nami i podaj swój projekt, zaoferujemy Ci rozsądną cenę.

P: Kiedy mogę otrzymać wycenę?
O: Zazwyczaj wyceniamy Cię w ciągu 24 godzin od otrzymania zapytania. Jeśli jesteś bardzo pilny, aby uzyskać wycenę, zadzwoń do nas lub poinformuj nas e-mailem, abyśmy mogli potraktować Twoje zapytanie priorytetowo.

P: Czy standard konstrukcyjny Twojej wieży komunikacyjnej to ANSI / TIA/ EIA-222-G?
O: Tak.

P: Czy standard galwanizacji ogniowej to ASTM A 123/153?
O: Tak.

P: Czy możesz dostarczyć książkę obliczeniową?
O: Tak, ale musisz zapłacić za książkę obliczeniową.

P: Jak długa jest żywotność Twojego produktu?
O: 50 lat.
P: Czy struktura wieży jest jednolita?
O: Nie, możemy ją zaprojektować i wyprodukować zgodnie z życzeniem klienta.

P: Jaka jest Twoja metoda płatności?
O: 30% przez T/T jako zaliczka, saldo przez T/T lub L/C w zasięgu wzroku.

Jeśli potrzebujesz, zapraszamy Cię 24 godziny na dobę!
