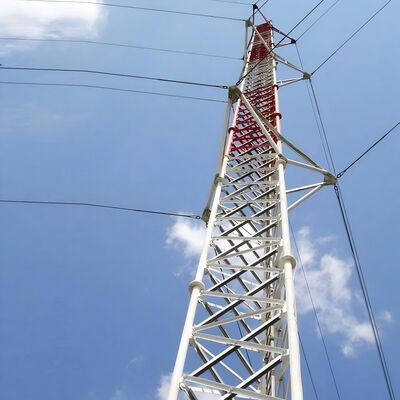

Bardzo wysoka wieża z odciągami do radiofonii i telewizji dalekiego zasięgu Wytrzymały maszt kratowy ANSI/TIA-222 z systemem kotew ze stali hartowanej

Wieża z odciągami o ultra-wysokiej konstrukcji do dalekosiężnego nadawania radiowo-telewizyjnego, zgodna ze standardem ANSI/TIA-222, solidny maszt kratownicowy z utwardzonym systemem kotwiczącym

Podstawowe cechy konstrukcyjne i projektowe

• Smukły korpus wieży: Zbudowany jako konstrukcja stalowa rurowa lub kratownicowa (węższa niż wieże samonośne), o stożkowym kształcie w celu optymalizacji rozkładu obciążeń.

• System odciągów: Wiele zestawów stalowych lin mocuje się do masztu co 20-30 m, zakotwiczonych w gruncie pod kątem 45-60°, aby wytrzymać siły wiatru/sejsmiczne.

• Zakres wysokości: Od 30 m do ponad 200 m (wyższe niż większość wież samonośnych), z możliwością dostosowania do specyficznych potrzeb.

• Akcesoria: Obejmuje drabiny do wspinaczki, mocowania anten, korytka kablowe i światła ostrzegawcze dla lotnictwa (dla wysokości >60 m).

Kluczowe materiały i standardy

• Korpus wieży: Stal konstrukcyjna ocynkowana (ASTM A36/S235JR) dla odporności na korozję i wytrzymałości.

• Odciągi: Stalowe liny o wysokiej wytrzymałości (ASTM A475) z powłokami cynkowymi/polimerowymi dla trwałości.

• Kotwy: Ciężkie kotwy betonowe/stalowe do mocowania lin, zaprojektowane do obciążeń rozciągających.

• Zgodność: Zgodność z IEC 62305 (ochrona odgromowa) i lokalnymi przepisami bezpieczeństwa budowlanego.

Główne scenariusze zastosowań

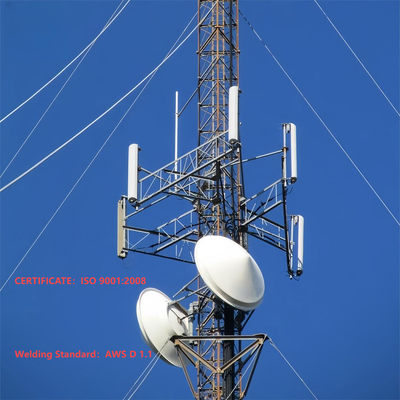

• Nadawanie/Telekomunikacja: Obsługuje anteny telewizyjne/radiowe i nadajniki mikrofalowe dalekiego zasięgu (maksymalizuje zasięg sygnału dzięki wysokości).

• Monitorowanie meteorologiczne: Umieszcza czujniki pogody/radar na dużych wysokościach dla dokładnych danych atmosferycznych.

• Nawigacja lotnicza: Montuje beacon lotniczy na obszarach oddalonych (góry, wybrzeża).

• Badania naukowe: Rozmieszcza instrumenty atmosferyczne (monitory ozonu) powyżej zakłóceń naziemnych.

1. Specyfikacje

Co to jest korpus wieży z odciągami?

Korpus wieży z odciągami (maszt z odciągami) to centralna, smukła konstrukcja nośna, która wspiera anteny, czujniki lub inne urządzenia, opierając się na zewnętrznych odciągach dla stabilności bocznej (zamiast sztywności samonośnej). Zazwyczaj skonstruowany jako stalowa rama rurowa lub kratownicowa, jest węższy niż wieże samonośne i ma stożkowy kształt (szerszy u podstawy, węższy u góry), aby zoptymalizować rozkład obciążeń i odporność na wiatr. Korpus wieży jest wykonany ze stali konstrukcyjnej ocynkowanej (zgodnie z normami ASTM A36/S235JR), aby zapewnić odporność na korozję i długotrwałą trwałość w warunkach zewnętrznych. Służy jako podstawa montażowa dla kluczowych akcesoriów, takich jak drabiny do wspinaczki, mocowania anten i korytka kablowe, a jego modułowa konstrukcja pozwala na dostosowanie wysokości od 30 m do ponad 200 m, dostosowane do zastosowań takich jak nadawanie, telekomunikacja czy monitorowanie meteorologiczne.

Jak zamontować antenę na wieży z odciągami?

Montaż anteny na wieży z odciągami odbywa się w sposób uporządkowany, zgodny z przepisami bezpieczeństwa, zgodnie z projektem wieży i normami branżowymi:

1. Przygotowanie przed instalacją: Sprawdzić nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny (w tym osprzętu i powiązanych kabli). Skontrolować korpus wieży pod kątem korozji, uszkodzeń strukturalnych lub luźnych połączeń, oraz potwierdzić zgodność z lokalnymi przepisami bezpieczeństwa (np. IEC 62305 dla ochrony odgromowej).
2. Montaż mocowania anteny: Zamontować dedykowane mocowania anten (zintegrowane akcesoria wieży) w wyznaczonych punktach na korpusie wieży. Mocowania te są zazwyczaj mocowane za pomocą śrub o wysokiej wytrzymałości, kompatybilnych ze stalową konstrukcją wieży, zapewniając solidne połączenie, które wytrzymuje siły wiatru i wibracje.
3. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny na docelową wysokość (strategicznie wybraną dla optymalnego zasięgu sygnału). Wyrównać antenę z zamierzonym kierunkiem nadawania/odbioru, używając narzędzi laserowych lub mierników wyrównania dla precyzji.
4. Mocowanie anteny: Zamocować antenę do zainstalowanych wcześniej mocowań za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego, aby zapobiec ruchom. Upewnić się, że antena jest wypoziomowana i stabilna, bez chybotania, które mogłoby wpłynąć na wydajność lub integralność strukturalną.
5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe lub zasilające przez zintegrowane korytka kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do anteny i poprowadzić je w dół do urządzeń naziemnych, zapewniając odpowiednią izolację i wodoodporność w punktach połączeń.
6. Kontrola końcowa: Przeprowadzić kontrolę wizualną anteny, mocowań i kabli, aby potwierdzić bezpieczny montaż. Przetestować nadawanie/odbiór sygnału anteny, aby zweryfikować funkcjonalność, i upewnić się, że wszystkie protokoły bezpieczeństwa (np. ochrona przed upadkiem dla pracowników) są przestrzegane przez cały proces.

Co to jest urządzenie antykolidyzyjne na wieży z odciągami?

Urządzenie antykolidyzyjne na wieży z odciągami to specjalny element bezpieczeństwa instalowany na korpusie wieży, aby zapobiec nieautoryzowanemu dostępowi i zmniejszyć ryzyko upadku. Typowe konstrukcje obejmują:

• Kołnierze/spódnice antykolidyzyjne: Okrągłe lub stożkowe bariery stalowe montowane w pobliżu podstawy wieży (zazwyczaj 2-3 m nad ziemią), aby blokować próby wspinaczki, uniemożliwiając chwytanie się lub stawianie stóp.
• Kolczaste lub ząbkowane odstraszacze: Nieśmiercionośne, spiczaste stalowe elementy na niższych sekcjach wieży lub drabinach, aby zniechęcić do nieautoryzowanej wspinaczki.
• Zamykany dostęp: Jeśli wieża jest wyposażona w panel dostępu na poziomie gruntu lub wejście po drabinie, zamykana brama ogranicza dostęp tylko do upoważnionego personelu.

Urządzenia te są wykonane z materiałów odpornych na korozję (np. stal ocynkowana, dopasowana do korpusu wieży), aby wytrzymać warunki zewnętrzne. Ich głównym celem jest zwiększenie bezpieczeństwa poprzez zapobieganie przypadkowemu lub celowemu wspinaniu się przez osoby nieprzeszkolone, zgodnie z lokalnymi przepisami bezpieczeństwa budowlanego i ograniczeniem odpowiedzialności dla operatorów wież.

Jak połączyć odciąg z wieżą z odciągami?

Połączenie odciągów z wieżą z odciągami obejmuje bezpieczny proces przenoszenia obciążeń, aby zapewnić skuteczne stabilizowanie wieży przez odciągi przeciwko siłom wiatru i sejsmicznym:

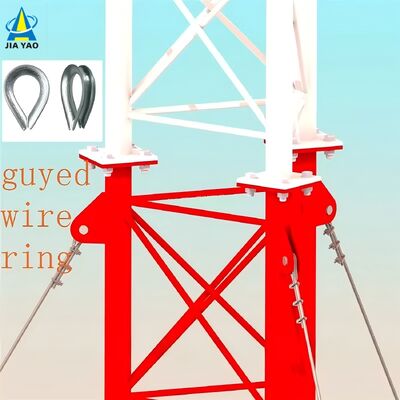

1. Przygotowanie: Wybrać odciągi wykonane ze stalowych lin o wysokiej wytrzymałości (zgodne z ASTM A475) z powłokami cynkowymi lub polimerowymi dla trwałości. Upewnić się, że korpus wieży posiada fabrycznie wykonane punkty mocowania (np. uszy, wsporniki lub poprzecznice) co 20-30 m, zgodnie z projektem wieży.
2. Montaż osprzętu mocującego: Zamontować ciężkie wsporniki odciągów lub szekle do wyznaczonych punktów mocowania wieży za pomocą śrub o wysokiej wytrzymałości (kompatybilnych ze stalową konstrukcją wieży). Wsporniki te są zaprojektowane tak, aby równomiernie rozkładać naprężenie na korpusie wieży.
3. Zakończenie liny: Użyć profesjonalnych końcówek (np. tulei zaciskowych, zacisków linowych lub napinaczy) do zabezpieczenia końca każdego odciągu. Tuleje zaciskowe są zaciskane na linie, tworząc trwałe, wytrzymałe połączenie, podczas gdy zaciski linowe zapewniają regulację naprężenia.
4. Połączenie i naprężenie: Połączyć zakończony koniec odciągu ze wspornikiem wieży za pomocą szekli lub sworznia, zapewniając bezpieczne dopasowanie bez luzów. Użyć narzędzia do naprężania (np. napinacza śrubowego lub ściągacza) do regulacji naprężenia liny zgodnie ze specyfikacją projektową – kluczowe dla równoważenia sił bocznych działających na wieżę.
5. Weryfikacja: Sprawdzić, czy połączenie jest wyrównane ze stożkową konstrukcją wieży i czy lina jest równomiernie napięta (unikając nadmiernego naprężenia, które mogłoby obciążyć korpus wieży). Potwierdzić, że osprzęt i końcówki są odporne na korozję i zgodne z normami bezpieczeństwa wieży.

Jak połączyć odciąg z kotwą odciągową?

Połączenie odciągów z kotwami odciągowymi (kotwami gruntowymi) jest kluczowym krokiem do przeniesienia naprężenia liny na grunt, zapewniając stabilność wieży:

1. Przygotowanie kotwy: Upewnić się, że kotwa gruntowa (ciężka kotwa betonowa lub stalowa, zaprojektowana do obciążeń rozciągających) jest prawidłowo zainstalowana w gruncie pod kątem 45-60° względem odciągu. Kotwa musi być w pełni utwardzona (w przypadku betonu) i bezpiecznie osadzona, aby wytrzymać siły wyrywania.
2. Udostępnienie śruby kotwiącej: Upewnić się, że górna śruba kotwy (śruba kotwy odciągowej) wystaje ponad grunt i jest gwintowana, aby pomieścić osprzęt połączeniowy. Śruba powinna być wykonana ze stali o wysokiej wytrzymałości, aby wytrzymać naprężenie odciągu.
3. Zakończenie liny: Zakończyć wolny koniec odciągu za pomocą tych samych wysokowytrzymałych końcówek (tulei zaciskowych, zacisków linowych lub napinaczy), które zostały użyte do połączenia z wieżą, zapewniając bezpieczny, nośny koniec.
4. Montaż osprzętu połączeniowego: Zamontować napinacz śrubowy (do regulacji naprężenia) i szeklę do zakończonego odciągu. Napinacz śrubowy łączy się ze śrubą kotwy odciągowej za pomocą nakrętki lub podkładki, umożliwiając precyzyjną regulację naprężenia liny.
5. Naprężenie i zabezpieczenie: Użyć napinacza śrubowego do napięcia odciągu do wymaganego poziomu, zapewniając, że wytrzymuje siły boczne bez wyrywania kotwy. Po napięciu zablokować napinacz śrubowy za pomocą zawleczek lub nakrętek zabezpieczających, aby zapobiec jego poluzowaniu w czasie.
6. Kontrola końcowa: Sprawdzić, czy połączenie jest bezpieczne, kotwa nie wykazuje oznak ruchu, a odciąg jest ustawiony pod prawidłowym kątem 45-60°. Skontrolować śrubę, osprzęt i zakończenie liny pod kątem korozji, zapewniając zgodność z IEC 62305 i lokalnymi przepisami bezpieczeństwa.
