Wieża stalowa z trzema nogami do zastosowań morskich, z powłoką antykorozyjną C5-M i sekcjami Q345b o wysokiej wytrzymałości na rozciąganie, do przybrzeżnej infrastruktury sieciowej 5g

Trójnożna wieża rurowa stalowa klasy morskiej z powłoką antykorozyjną C5-M i sekcjami Q345b o wysokiej wytrzymałości do infrastruktury sieci 5G przybrzeżnej

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitorowania, obserwacji i bezpieczeństwa. Poniżej znajdują się szczegółowe informacje o produkcie:

1. Kluczowe szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynentalne); Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna
Obróbka powierzchni: cynkowana ogniowo lub malowana.
2. Pakowanie i dostawa:
Szczegóły dotyczące opakowania: Wieża telekomunikacyjna będzie wiązana ocynkowanymi taśmami zgodnie z wymaganiami klienta.
Dostawa: Wysyłka w ciągu 20 dni od płatności z portu Tianjin
Elementy wieży: Jedna wieża stalowa jest podzielona na kilka wiązek.
Śruby: Materiał opakowaniowy to wytrzymała torba nylonowa lub bęben stalowy.
3. Dane techniczne

Jaka jest kratownicowa konstrukcja 3-nożnej wieży rurowej stalowej?

Kratownicowa konstrukcja 3-nożnej wieży rurowej stalowej to kratownicowa rama, która łączy trzy pionowe rurowe nogi wieży. Składające się z mniejszych pustych rur stalowych (zgodnych z materiałem głównych nóg, np. rur stalowych bezszwowych/spawanych), te elementy kratownicowe tworzą krzyżujące się poziome i ukośne połączenia między trzema nogami, tworząc trójkątny, przypominający sieć wzór na całej wysokości wieży. Ta konstrukcja działa w połączeniu z pochyloną konstrukcją wieży (szerszą u podstawy, węższą u góry), aby równomiernie rozkładać obciążenia pionowe (ciężar wieży, ciężar sprzętu) i siły boczne (wiatr, aktywność sejsmiczna) na trzy nogi. Kratownica rurowa nie tylko zwiększa sztywność i stabilność konstrukcji, ale także optymalizuje wydajność aerodynamiczną – zmniejszając opór wiatru o 30% w porównaniu do tradycyjnych kratownicowych konstrukcji stalowych kątowych – co sprawia, że wieża jest wysoce adaptowalna do trudnych lub wietrznych warunków. Dodatkowo, zastosowanie elementów rurowych zapewnia lekkość konstrukcji przy zachowaniu wysokiej nośności.

Jak zamontować antenę mikrofalową na 3-nożnej wieży rurowej stalowej?

Montaż anteny mikrofalowej (MW) na 3-nożnej wieży rurowej stalowej odbywa się zgodnie z bezpiecznym, standardowym procesem zgodnym z projektem konstrukcyjnym wieży i normami branżowymi:

1. Weryfikacja przed instalacją: Potwierdź nośność wieży (zgodnie z normami TIA-222-G i GB 50017), aby upewnić się, że może ona utrzymać antenę MW, osprzęt montażowy i związane z tym obciążenia. Sprawdź fabrycznie zainstalowane wsporniki antenowe wieży (zintegrowane akcesoria) pod kątem integralności strukturalnej.
2. Przygotowanie wspornika: Użyj dedykowanych wsporników antenowych wieży (lub wsporników wykonanych na zamówienie, kompatybilnych z kratownicą rurową) i przymocuj je do głównych nóg wieży lub kratownic rurowych za pomocą śrub o wysokiej wytrzymałości klasy 8.8 (ISO 898). Upewnij się, że wsporniki są wyrównane z zamierzonym torem komunikacji punkt-punkt i dokręcone do określonego momentu obrotowego.
3. Podnoszenie i pozycjonowanie anteny: Użyj dźwigów lub specjalistycznego sprzętu podnoszącego, aby podnieść antenę MW na docelową wysokość (zazwyczaj w pobliżu górnych sekcji wieży lub na platformie serwisowej). Dostosuj azymut i elewację anteny, aby wyrównać ją z punktem odbioru/nadawania, używając precyzyjnych narzędzi laserowych.
4. Bezpieczne mocowanie: Przymocuj antenę MW do zamontowanych wsporników za pomocą kompatybilnego osprzętu, zapewniając szczelne, stabilne połączenie. Ponownie sprawdź moment obrotowy śrub za pomocą skalibrowanych narzędzi, aby zapewnić zgodność z normami spawania i mocowania AWS D1.1.
5. Prowadzenie kabli: Poprowadź kable sygnałowe i zasilające anteny przez zintegrowane systemy zarządzania kablami wieży (lub wzdłuż zabezpieczonych ścieżek na konstrukcji kratownicowej), aby uniknąć narażenia na uszkodzenia środowiskowe. Upewnij się, że kable są odpowiednio zaizolowane i wodoodporne w punktach połączeń.
6. Kontrola końcowa: Przeprowadź kontrolę wizualną anteny, wsporników i połączeń, aby potwierdzić stabilność. Przetestuj transmisję sygnału, aby zweryfikować wyrównanie i funkcjonalność. Przestrzegaj protokołów bezpieczeństwa (np. ochrony przed upadkiem dla pracowników) przez cały czas instalacji.

Główna konstrukcja 3-nożnej wieży rurowej stalowej?

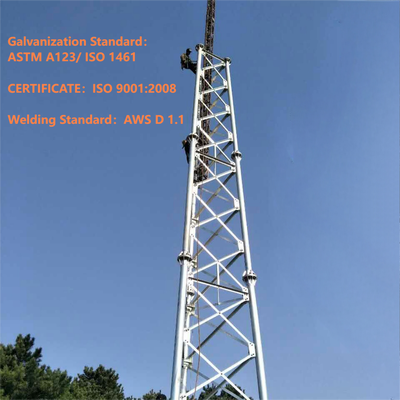

Główna konstrukcja 3-nożnej wieży rurowej stalowej to samonośny, trójkątny system ramowy zaprojektowany z myślą o stabilności, nośności i wydajności aerodynamicznej, składający się z trzech podstawowych elementów:

• Trzy pionowe nogi rurowe: Podstawowe elementy nośne, wykonane z rur stalowych bezszwowych lub spawanych (zgodnych z normami Q345B/ASTM A500). Ułożone w konfiguracji trójkątnej, nogi te przenoszą całkowity ciężar wieży (w tym sprzętu i obciążeń środowiskowych) na fundament.
• Kratownice rurowe: Mniejsze puste rury stalowe łączące trzy główne nogi poziomo i ukośnie. Ten krzyżujący się system kratownicowy równomiernie rozkłada obciążenia, zwiększa sztywność konstrukcji i zmniejsza opór powietrza, tworząc charakterystyczny wzór kratownicy wieży.

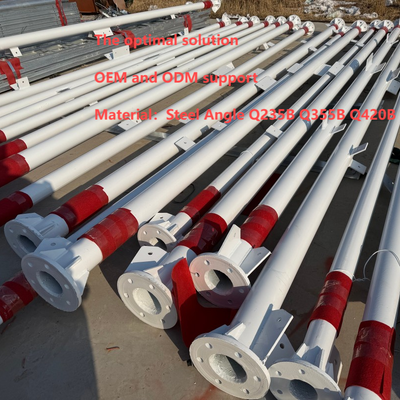

• Pochylona rama i połączenia kołnierzowe: Wieża zwęża się stopniowo od podstawy do góry (szersza podstawa, węższa góra), aby zoptymalizować odporność na silne wiatry (do 200 km/h) i trzęsienia ziemi. Segmenty wieży są łączone za pomocą kołnierzy skręcanych o wysokiej wytrzymałości, zapewniając bezpieczny montaż i zmniejszając ryzyko konserwacji.

Te elementy tworzą szkielet konstrukcyjny, a zintegrowane akcesoria (np. platformy, drabiny) dodają wsparcie funkcjonalne bez naruszania integralności głównej konstrukcji.

Platforma, drabina

A. Platforma

• Cel: Służy jako stabilna, podwyższona przestrzeń robocza do instalacji, konserwacji lub inspekcji anten mikrofalowych, anten, czujników lub innego sprzętu. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas dostępu do wieży.
• Cechy konstrukcyjne: Wykonana ze stali ocynkowanej (zgodnie z ASTM A123 dla odporności na korozję) i zintegrowana z konstrukcją kratownicową na określonych wysokościach. Wyposażona w balustrady bezpieczeństwa zapobiegające upadkom i antypoślizgowe powierzchnie zapewniające stabilność pracownikom. Zaprojektowana do przenoszenia ciężaru pracowników, narzędzi i sprzętu, zgodnie z ogólną nośnością wieży. Może zawierać włazy ułatwiające przemieszczanie się między sekcjami wieży.
• Kluczowa zaleta: Strategicznie umieszczona w pobliżu punktów montażu sprzętu, aby usprawnić zadania konserwacyjne, zwiększając wydajność operacyjną.

B. Drabina

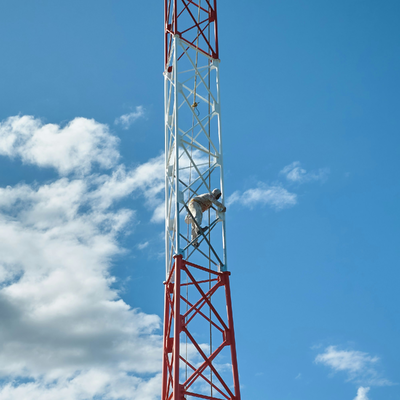

• Cel: Dedykowany system bezpiecznego dostępu, który umożliwia pracownikom wspinanie się po wieży, aby dotrzeć do platform, sprzętu lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana ze stali ocynkowanej dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z normami bezpieczeństwa branżowymi) dla wygodnego wspinania. Wyposażona w mechanizmy zapobiegające upadkom (np. prowadnice linowe do uprzęży bezpieczeństwa), aby zminimalizować ryzyko upadku – zgodnie ze specyfikacją wieży „drabina antyupadkowa”. Zamocowana pionowo do głównych nóg lub kratownic rurowych, zapewniając bezpieczną i stabilną ścieżkę.
• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i normami projektowania wież (np. TIA-222-G, GB 50017), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do sprzętu na dużych wysokościach, wspierając bieżącą eksploatację i konserwację, przy jednoczesnym przestrzeganiu wymagań branżowych dotyczących bezpieczeństwa i trwałości.

Kliknij tutaj, aby uzyskać więcej informacji!!!

Wizyty klientów

Montaż,Testowanie wieży ze stali ocynkowanej

Certyfikaty

Kliknij tutaj, aby uzyskać więcej informacji!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nożna, a jej materiałem jest rura stalowa lub stal kątowa. Jeśli chodzi o połączenie, wieża rurowa jest łączona za pomocą kołnierzy, a wieża ze stali kątowej jest łączona za pomocą nakrętek i śrub. 
Cechy: 
1. Mały współczynnik obciążenia wiatrem, silna odporność na wiatr. 
2. Oszczędność zasobów gruntowych, dogodna lokalizacja. 
Wygodny transport i instalacja. 

Wieża rurowa stalowa
Wieża rurowa odnosi się do samonośnej wysokiej konstrukcji stalowej z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży jest w kształcie trójkąta, co jest wysoką konstrukcją stalową różniącą się od stali kątowej.

Wieża monopolska 
Wieża jednokolumnowa, zwana również wieżą monolityczną, jest powszechnie stosowanym typem, o pięknym wyglądzie, zajmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalnym i przyjętym przez większość budów. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest łączony za pomocą śrub o wysokiej wytrzymałości. Charakteryzuje się łatwością instalacji i może dostosować się do różnych skomplikowanych terenów. 

Wieża odciągowa 
Wieża odciągowa ma nowy wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych lin odciągowych. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otoczenia i odgrywający ważną rolę w wielu dziedzinach. Jej projekt podkreśla harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zazwyczaj skoordynowany z otoczeniem. Wieże obserwacyjne składają się zazwyczaj z korpusu wieży, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Wieża maskująca drzewo
Wieża maskująca drzewo to również rodzaj sztucznych drzew wieży bionicznej, na podstawie podobnej do prawdziwej, plus skrupulatny projekt, po umieszczeniu wśród prawdziwych drzew na obszarze widokowym, parku i placu, będzie częścią natury. 
Cechy: 
1. Wykwintna konstrukcja i wspaniały wygląd. 
2. Silna stabilność konstrukcji i długa żywotność. 
3. Małe pokrycie powierzchni i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów.
Specjalizujemy się w projektowaniu i produkcji wież ze stali kątowej, wież rurowych stalowych, wież monolitycznych, wież typu sosna, wież odciągowych i wież obserwacyjnych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, cynkowanie i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​

FAQ

P: Jaki jest akceptowalny MOQ?
O: Nasz akceptowalny MOQ to 1 zestaw. Każde zamówienie próbne w małej ilości jest mile widziane.

P: Jaki jest czas dostawy?
O: W ciągu 25 dni od otrzymania zaliczki.

P: Jaki jest akceptowalny termin płatności?
O: TT, L/C, Paypal, Western Union, .

P: Czy możesz zrobić dla mnie OEM?
O: Akceptujemy wszystkie zamówienia OEM, po prostu skontaktuj się z nami i podaj swój projekt, a my zaoferujemy Ci rozsądną cenę.

P: Kiedy mogę otrzymać wycenę?
O: Zazwyczaj wyceniamy Cię w ciągu 24 godzin od otrzymania zapytania. Jeśli jesteś bardzo pilny, aby uzyskać wycenę, zadzwoń do nas lub poinformuj nas e-mailem, abyśmy mogli potraktować Twoje zapytanie priorytetowo.

P: Czy standard konstrukcyjny Twojej wieży komunikacyjnej to ANSI / TIA/ EIA-222-G?
O: Tak.

P: Czy standard cynkowania ogniowego to ASTM A 123/153?
O: Tak.

P: Czy możesz dostarczyć książkę obliczeniową?
O: Tak, ale musisz zapłacić za książkę obliczeniową.

P: Jak długa jest żywotność Twojego produktu?
O: 50 lat.
P; Czy konstrukcja wieży jest jednolita?
O: Nie, możemy zaprojektować i wyprodukować ją zgodnie z życzeniem klienta.

P: Jaka jest Twoja metoda płatności?
O: 30% przez T/T jako depozyt, saldo przez T/T lub L/C w zasięgu wzroku.
