Wieża komunikacyjna z rurami stalowymi o długości 20–60 m i trzema nogami do stacji bazowej 5G

Wieża komunikacyjna z rurami stalowymi o długości 20–60 m i trzema nogami do stacji bazowej 5G

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitorujących, obserwacyjnych i bezpieczeństwa.Poniżej znajdują się szczegółowe informacje o produkcie:

1. kluczowe szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynent) ; Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna
Obróbka powierzchniowa: cynkowana ogniowo lub malowana.
2. Opakowanie i dostawa:
Szczegóły dotyczące opakowania: Wieża telekomunikacyjna zostanie owinięta taśmą ocynkowaną zgodnie z wymaganiami klienta.
Dostawa:Wysłane w ciągu 20 dni po dokonaniu płatności z portu Tianjin
Elementy wieży: Jedna stalowa wieża jest podzielona na kilka wiązek.
Śruby: Materiałem opakowaniowym jest solidna torba nylonowa lub bęben stalowy.
3. Dane techniczne

Jaka jest konstrukcja kratowa trójnożnej stalowej wieży rurowej?

Konstrukcja kratowa trójnożnej wieży z rur stalowych to konstrukcja przypominająca kratownicę, która łączy trzy pionowe rurowe nogi wieży. Składające się z mniejszych pustych rur stalowych (odpowiadających materiałowi głównej nogi, np. bezszwowych/spawanych rur stalowych), te elementy kratowe tworzą krzyżowe, poziome i ukośne połączenia pomiędzy trzema nogami, tworząc trójkątny wzór przypominający pajęczynę na całej wysokości wieży. Konstrukcja ta współpracuje ze zwężającą się konstrukcją wieży (szerszą u podstawy, węższą u góry), aby równomiernie rozłożyć obciążenia pionowe (ciężar wieży, ciężar sprzętu) i siły boczne (wiatr, aktywność sejsmiczna) równomiernie na trzy nogi. Krata rurowa nie tylko zwiększa sztywność i stabilność konstrukcji, ale także optymalizuje wydajność aerodynamiczną — zmniejszając opór wiatru o 30% w porównaniu z tradycyjnymi kątowymi konstrukcjami kratowymi ze stali — dzięki czemu wieżę można łatwo dostosować do trudnych i wietrznych warunków. Dodatkowo zastosowanie elementów rurowych zapewnia lekkość konstrukcji przy jednoczesnym zachowaniu dużej nośności.

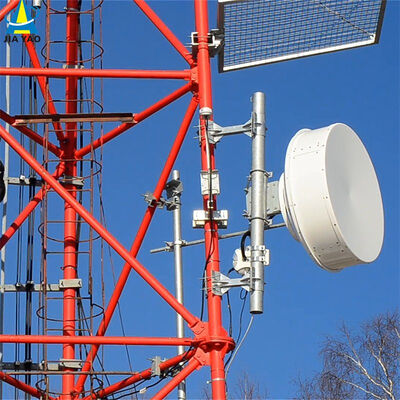

Jak zamontować antenę MW na trójnożnej wieży z rur stalowych?

Montaż anteny mikrofalowej (MW) na trójnożnej wieży z rur stalowych odbywa się w oparciu o bezpieczny, ustandaryzowany proces zgodny z projektem konstrukcyjnym wieży i standardami branżowymi:

1. Weryfikacja przed instalacją: Sprawdź nośność wieży (zgodnie z normami TIA-222-G i GB 50017), aby upewnić się, że wytrzyma antenę MW, elementy montażowe i powiązane obciążenia. Sprawdź wstępnie zainstalowane wsporniki antenowe wieży (zintegrowane akcesoria) pod kątem integralności strukturalnej.
2. Przygotowanie zamka: Użyj dedykowanych wsporników antenowych wieży (lub wsporników wykonanych na zamówienie, kompatybilnych z kratownicą rurową) i przymocuj je do głównych nóg wieży lub kratownic za pomocą śrub o wysokiej wytrzymałości klasy 8.8 (ISO 898). Upewnij się, że wsporniki są dopasowane do zamierzonej ścieżki komunikacji punkt-punkt i dokręcone określonym momentem obrotowym.
3. Podnoszenie i pozycjonowanie naczyń: Użyj dźwigów lub specjalistycznego sprzętu dźwigowego, aby podnieść antenę MW na docelową wysokość (zwykle w pobliżu górnych sekcji wieży lub na platformie konserwacyjnej). Dostosuj azymut i wysokość anteny, aby dopasować ją do punktu końcowego odbioru/nadawania, używając laserowych narzędzi do wyrównywania, aby zapewnić precyzję.
4. Bezpieczne mocowanie: Przymocuj antenę mikrofalową do zamontowanych wsporników, używając kompatybilnego sprzętu, zapewniając szczelne i wolne od chybotania połączenie. Ponownie sprawdź moment obrotowy śruby za pomocą skalibrowanych narzędzi, aby zachować zgodność ze standardami spawania i mocowania AWS D1.1.
5. Prowadzenie kabli: Poprowadź kable sygnałowe i zasilające anteny przez zintegrowane systemy zarządzania kablami wieży (lub wzdłuż chronionych ścieżek w konstrukcji kratowej), aby uniknąć narażenia na szkody środowiskowe. Upewnij się, że kable są odpowiednio izolowane i wodoodporne w punktach połączeń.
6. Kontrola końcowa: Przeprowadzić kontrolę wzrokową czaszy, wsporników i połączeń, aby potwierdzić stabilność. Przetestuj transmisję sygnału, aby sprawdzić dopasowanie i funkcjonalność. Podczas całej instalacji należy przestrzegać protokołów bezpieczeństwa (np. zabezpieczeń pracowników przed upadkiem).

Główna konstrukcja trójnożnej wieży z rur stalowych?

Główną konstrukcją trójnożnej wieży z rur stalowych jest samonośny system o trójkątnej ramie, zaprojektowany pod kątem stabilności, nośności i wydajności aerodynamicznej, składający się z trzech podstawowych elementów:

• Trzy pionowe nogi rurowe: Główne elementy nośne wykonane z rur stalowych bez szwu lub spawanych (zgodnych z normami Q345B/ASTM A500). Nogi te, ułożone w kształcie trójkąta, przenoszą całkowity ciężar wieży (łącznie z wyposażeniem i obciążeniami środowiskowymi) na fundament.
• Kratownice rurowe: Mniejsze, puste w środku stalowe rurki, które łączą trzy główne nogi w poziomie i po przekątnej. Ten krzyżowy system kratownic równomiernie rozkłada obciążenia, zwiększa sztywność konstrukcji i zmniejsza opór powietrza, tworząc charakterystyczny wzór kratownicy wieży.
• Stożkowa rama i połączenia kołnierzowe: Wieża zwęża się stopniowo od podstawy do góry (szersza podstawa, węższy szczyt), aby zoptymalizować odporność na silne wiatry (do 200 km/h) i trzęsienia ziemi. Segmenty wieży są łączone za pomocą kołnierzy śrubowych o dużej wytrzymałości na rozciąganie, co zapewnia bezpieczny montaż i zmniejsza ryzyko konserwacji.

Elementy te tworzą szkielet konstrukcyjny, a zintegrowane akcesoria (np. platformy, drabiny) zapewniają funkcjonalne wsparcie bez uszczerbku dla integralności głównej konstrukcji.

Platforma, drabina

Platforma

• Zamiar: Służy jako stabilna, podwyższona przestrzeń robocza do instalowania, konserwacji lub kontroli anten MW, anten, czujników lub innego sprzętu. Zapewnia także bezpieczne miejsce odpoczynku dla pracowników podczas dostępu do wieży.
• Funkcje projektowe: Wykonane ze stali ocynkowanej (zgodnie z normą ASTM A123 w zakresie odporności na korozję) i zintegrowane z konstrukcją kratową na określonych wysokościach. Wyposażony w poręcze zabezpieczające przed upadkiem i antypoślizgowe powierzchnie zapewniające stabilność pracownika. Zaprojektowane tak, aby utrzymać ciężar pracowników, narzędzi i sprzętu, dopasowując się do całkowitej nośności wieży. Może zawierać włazy dostępowe ułatwiające przemieszczanie się pomiędzy sekcjami wieży.
• Kluczowa zaleta: Umieszczony strategicznie w pobliżu punktów mocowania sprzętu, aby usprawnić zadania konserwacyjne i zwiększyć wydajność operacyjną.

Pęcherz moczowy

• Zamiar: Specjalny system bezpiecznego dostępu, który umożliwia pracownikom wspinanie się na wieżę w celu dotarcia do platform, sprzętu lub górnych sekcji w celu instalacji, kontroli lub naprawy.
• Funkcje projektowe: Wykonane ze stali ocynkowanej zapewniającej trwałość i odporność na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z branżowymi normami bezpieczeństwa) dla wygodnego wspinania się. Wyposażone w mechanizmy zabezpieczające przed upadkiem (np. prowadnice linek do uprzęży bezpieczeństwa) minimalizujące ryzyko upadku — zgodnie ze specyfikacją projektową wieży „drabiny zabezpieczającej przed upadkiem”. Mocowany pionowo do głównych nóg lub kratownic, zapewniający bezpieczną i stabilną ścieżkę.
• Zgodność: Zaprojektowane zgodnie z przepisami bezpieczeństwa i normami konstrukcyjnymi wież (np. TIA-222-G, GB 50017), traktując priorytetowo ochronę pracowników podczas dostępu pionowego.

Platforma i drabina razem zwiększają użyteczność wieży, umożliwiając bezpieczny i skuteczny dostęp do sprzętu znajdującego się na dużych wysokościach, wspierając bieżącą obsługę i konserwację, przy jednoczesnym przestrzeganiu branżowych wymagań dotyczących bezpieczeństwa i trwałości.

Kliknij tutaj, aby uzyskać więcej informacji!!!

Wizyty klientów

Złożenie,Testowanie wieży ze stali ocynkowanej

Certyfikaty

Kliknij tutaj, aby uzyskać więcej informacji!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna zwykle składa się z 3 nóg lub 4 nóg, a jej materiałem jest rura stalowa lub stal kątowa. Jeśli chodzi o połączenie, wieża rurowa jest połączona kołnierzem, a wieża stalowa kątowa jest połączona za pomocą nakrętek i śrub.
Cechy:
1. Mały współczynnik obciążenia wiatrem, silny opór wiatru.
2. Oszczędzaj zasoby gruntów, dogodna lokalizacja.
Wygodny transport i montaż.

Wieża z rur stalowych
Wieża rurowa odnosi się do samonośnej, wielopiętrowej konstrukcji stalowej z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jego główną cechą charakterystyczną jest to, że kolumna wieży z trzema rurami jest wykonana z rur stalowych, a sekcja korpusu wieży ma kształt trójkątny, co stanowi wysoką konstrukcję stalową różniącą się od stali kątowej.

Wieża monopolowa 
Wieża z pojedynczą rurą, zwana także wieżą monopolową, jest powszechnie używanym typem, o pięknym wyglądzie, zajmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalnym i stosowanym w większości konstrukcji. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest połączony śrubą o wysokiej wytrzymałości. Charakteryzuje się łatwą instalacją i można go dostosować do różnych skomplikowanych miejsc w terenie.

Wieża Guciana 
Wieża z odciągami ma nowatorski wygląd, a jej największą cechę wzmocniono za pomocą stalowego drutu odciągowego. Wieża z odciągami to powszechny typ wieży komunikacyjnej, który jest ekonomiczny i praktyczny. Jest lżejszy i tańszy od pozostałych. Jest bardzo odpowiedni dla dużych obszarów geograficznych.

Wieża Strażnicza
Wieża strażnicza to wielofunkcyjny budynek służący głównie do obserwacji otaczającego środowiska i spełniający ważną rolę na wielu polach. Jego konstrukcja podkreśla harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zwykle skoordynowany z otaczającym środowiskiem. Wieże obserwacyjne składają się zwykle z korpusów wież, platform, wież i drabin o zwartej i trwałej konstrukcji.

Zakamuflowana wieża drzewna
Zakamuflowana Wieża Drzewa to także rodzaj sztucznych drzew wieży Bionic, na podstawie przypominającej prawdziwą, a dodatkowo dzięki skrupulatnemu projektowi, po umieszczeniu wśród prawdziwych drzew w obszarze zwiedzania, parku i placu, będzie częścią natury.
Cechy:
1. Znakomita struktura i wspaniały wygląd.
2. Silna stabilność strukturalna i długa żywotność.
3. Mały obszar i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych i zatwierdzonym przez ISO9001. Zależy nam na dostarczaniu klientom najbardziej zoptymalizowanych rozwiązań i najlepszej wieży komunikacyjnej. Wiele produktów zostało wyeksportowanych do USA, Europy i innych 55 różnych krajów.
Specjalizujemy się w projektowaniu i produkcji wież stalowych kątowych, wież stalowych z rur, wieży jednobiegunowych, wieży sosnowej, wieży z odciągami i wieży strażniczej. Nasze działy obejmują działy projektowania, badań i rozwoju, kontroli, laboratorium, kontroli jakości, cynkowania i wież stalowych. Nasze surowce pochodzą ze znanych hut w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​

Często zadawane pytania

P: Jakie jest dopuszczalne MOQ?
Odp.: Nasze akceptowalne MOQ to 1 zestaw. Każde zamówienie próbne w małej ilości jest mile widziane.

P: Jaki jest czas dostawy?
Odp.: w ciągu 25 dni od otrzymania wpłaty.

P: Jaki jest akceptowalny termin płatności?
Odp.: TT, L/C, Paypal, Western Union, .

P: Czy możesz zrobić dla mnie OEM?
Odp.: Akceptujemy wszystkie zamówienia OEM, skontaktuj się z nami i podaj swój projekt, zaoferujemy Ci rozsądną cenę.

P: Kiedy mogę otrzymać wycenę?
Odp.: Zwykle wyceniamy Twoją ofertę w ciągu 24 godzin od otrzymania zapytania. Jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas lub poinformuj nas o tym pocztą, abyśmy mogli potraktować Twoje zapytanie jako priorytet.

P: Czy struktura Twojej wieży komunikacyjnej jest zgodna ze standardem ANSI/TIA/EIA-222-G?
O: Tak.

P: Standard cynkowania ogniowego to ASTM A 123/153?
O: Tak.

P: Czy możesz dostarczyć książkę obliczeniową?
Odp.: tak, ale musisz zapłacić za książkę kalkulacyjną

P: Jak długo trwa żywotność Twojego produktu?
O: 50 lat.
P: Czy konstrukcja wieży jest jednolita?
Odp.: Nie, możemy zaprojektować i wyprodukować go na życzenie klienta.

P: Jaka jest Twoja metoda płatności?
Odp.: 30% według T/T jako depozyt, saldo według T/T lub akredytywy w zasięgu wzroku.
