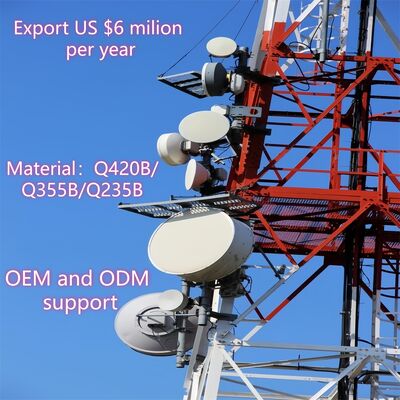

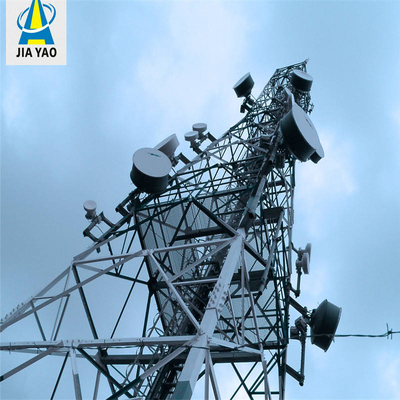

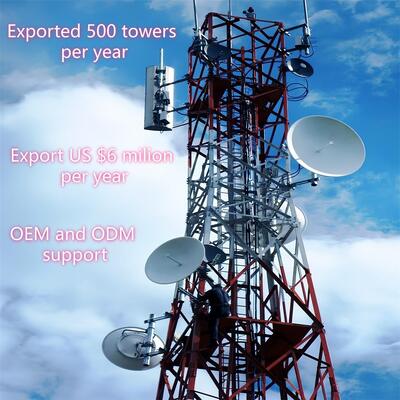

Transmisja sygnału 4-nożna, stalowa, kątowa wieża telekomunikacyjna, mobilna wieża komórkowa dla telekomunikacji

Wieża telekomunikacyjna kratowa stalowa kątowa 4-nożna do transmisji sygnału

JIAYAO | Twój niezawodny globalny partner w zakresie wież komunikacyjnych
Jako profesjonalny producent specjalizujący się w stalowych wieżach komunikacyjnych, JIAYAO wnosi ponad 20 lat doświadczenia w produkcji i eksporcie do każdego projektu infrastruktury telekomunikacyjnej. Dostarczamy ponad 1000 gotowych wież na rynki światowe rocznie, z rocznym wolumenem eksportu sięgającym 10 milionów dolarów amerykańskich. Do tej pory nasze rozwiązania wieżowe zostały pomyślnie wdrożone w 55 krajach na całym świecie w Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Ameryce Łacińskiej, Afryce i poza nią.
Oferujemy pełne usługi dostosowywania OEM/ODM w celu zaspokojenia wszystkich Twoich specyficznych wymagań projektowych. Od standardowych kratowych wież komórkowych 5G, masztów monopoli i odciągowych, po wieże specjalistyczne przeznaczone dla kopalń, farm wiatrowych i scenariuszy ekstremalnych warunków pogodowych, możemy dostosować optymalne rozwiązanie do Twoich potrzeb.
Dzięki ścisłej kontroli jakości, dojrzałym globalnym możliwościom dostaw i pełnemu wsparciu technicznemu, jesteśmy od dawna zaufanym partnerem operatorów telekomunikacyjnych, wykonawców EPC i integratorów projektów na całym świecie.

Przewiń w dół, aby zapoznać się ze szczegółowymi specyfikacjami produktów, studiami przypadków projektów i niestandardowymi rozwiązaniami.  ↓↓↓

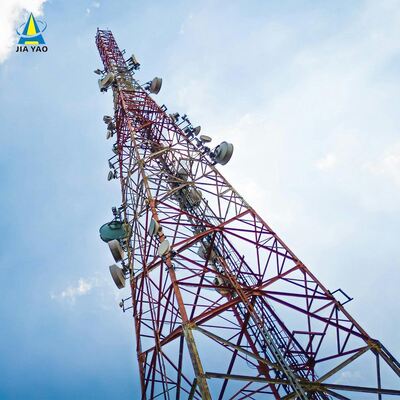

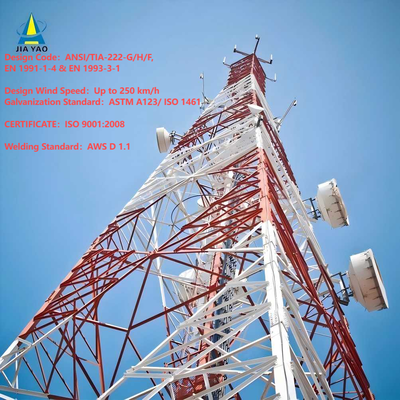

Kratowa wieża stalowa kątowa 4-nożna to wolnostojąca, wysokowytrzymała stalowa konstrukcja zaprojektowana do wspierania krytycznej infrastruktury. Charakteryzuje się czteronożną ramą o kwadratowej podstawie i krzyżowymi połączeniami kratownicowymi, służąc jako niezawodny kręgosłup dla komunikacji, przesyłu energii i innych zastosowań przemysłowych na całym świecie. W przeciwieństwie do wież odciągowych, które polegają na zewnętrznych linach dla stabilności, ta samonośna konstrukcja stoi niezależnie, co czyni ją adaptowalną do różnorodnych środowisk, od obszarów miejskich po odległe regiony.

Jako kamień węgielny nowoczesnej infrastruktury, kratowa wieża stalowa kątowa 4-nożna łączy trwałość, wszechstronność i praktyczność, aby sprostać rosnącym wymaganiom sektorów komunikacji, energetyki i nadzoru. Jej dojrzała konstrukcja i niezawodne działanie sprawiają, że jest to preferowany wybór dla projektów na całym świecie.

Opis produktu

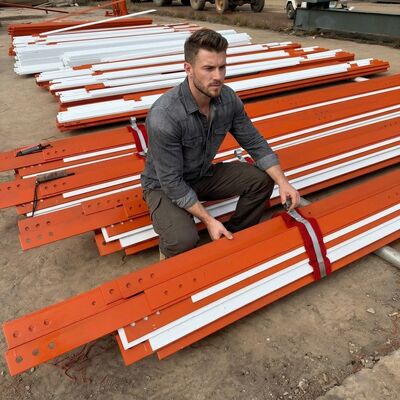

Szczegóły pakowania: Wieża telekomunikacyjna będzie pakowana w wiązki za pomocą ocynkowanych taśm zgodnie z wymaganiami klienta.

Dostawa:Wysyłka w ciągu 20 dni od płatności z portu Tianjin

Elementy wieży: Jedna stalowa wieża jest podzielona na kilka wiązek.

Śruby: W workach Pacrum.lon lub stalowych

Specjalizujemy się w projektowaniu i produkcji niestandardowych stalowych wież do zastosowań telekomunikacyjnych, monitoringu, obserwacji i bezpieczeństwa. Poniżej znajdują się szczegółowe informacje o produkcie:

Jaka jest struktura kratownicowa 4-nożnej wieży stalowej kątowej?

Struktura kratownicowa 4-nożnej wieży stalowej kątowej to krzyżowa, kratownicowa rama, która łączy cztery pionowe stalowe nogi wieży. Składa się z połączonych elementów stalowych (zazwyczaj kątowników stalowych lub prętów kratownicowych) i tworzy wzór sieciowy, który równomiernie rozkłada obciążenia – w tym własny ciężar wieży, ciężar sprzętu, wiatr, siły sejsmiczne i obciążenia lodem – na wszystkie cztery nogi. Ta struktura jest zintegrowana na całej wysokości wieży, uzupełniając stożkowy projekt wieży (szerszy u podstawy, węższy u góry), aby zwiększyć integralność strukturalną i stabilność. Konfiguracja kratownicowa równoważy wysoką wytrzymałość z niską wagą, minimalizując zużycie materiału przy jednoczesnym maksymalizowaniu nośności i odporności na ekstremalne warunki środowiskowe. Ułatwia również przepływ powietrza, zmniejszając opór wiatru i dalej poprawiając ogólną stabilność wieży.

Jak zamontować antenę mikrofalową na 4-nożnej wieży stalowej kątowej?​

Montaż anteny mikrofalowej (MW) na 4-nożnej wieży stalowej kątowej odbywa się w systematycznym procesie zgodnym z przepisami bezpieczeństwa:

1. Przygotowanie przed instalacją: Sprawdzić nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny MW (w tym anteny, wspornika montażowego i powiązanego osprzętu). Sprawdzić, czy konstrukcja wieży jest zgodna z odpowiednimi normami (np. TIA/EIA-222-G/F) dotyczącymi montażu sprzętu.
2. Instalacja wspornika: Zamontować dedykowane wsporniki antenowe/mikrofalowe (dostarczone z wieżą lub wykonane na zamówienie) w wyznaczonych punktach montażowych na korpusie wieży lub platformie sprzętowej. Wsporniki te są mocowane za pomocą śrub o wysokiej wytrzymałości (zgodnych z normą ISO 898 klasy 6.8/8.8), aby zapewnić solidne połączenie z konstrukcją kratownicową lub nogami wieży.
3. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny MW na docelową wysokość (zazwyczaj na górnych sekcjach wieży lub dedykowanej platformie sprzętowej). Upewnić się, że antena jest wyrównana z zamierzonym punktem komunikacji (dostosować azymut i elewację w razie potrzeby).
4. Mocowanie anteny: Zamocować antenę MW do zainstalowanych wsporników za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego za pomocą skalibrowanych narzędzi. Upewnić się, że antena jest wypoziomowana i stabilna, bez luzów i ruchów.
5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe anteny przez zintegrowane koryta kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do odpowiedniego sprzętu (np. nadajników/odbiorników) u podstawy wieży lub na pośredniej platformie, zapewniając odpowiednią izolację i wodoodporność.
6. Kontrola końcowa: Przeprowadzić kontrolę wizualną, aby potwierdzić, że antena jest bezpiecznie zamontowana, wsporniki są nienaruszone, a kable są prawidłowo ułożone. Przetestować transmisję sygnału anteny, aby zweryfikować wyrównanie i funkcjonalność, przestrzegając przez cały czas protokołów bezpieczeństwa.

Jaka jest główna konstrukcja 4-nożnej wieży stalowej kątowej?

Główna konstrukcja 4-nożnej wieży stalowej kątowej to samonośna rama zaprojektowana pod kątem stabilności i nośności, składająca się z trzech podstawowych elementów:

• Cztery pionowe nogi ze stali kątowej: Podstawowe elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji kwadratowej podstawy. Nogi te przenoszą całkowity ciężar wieży (w tym sprzęt i obciążenia środowiskowe) na fundament.
• Połączenia kratownicowe: Krzyżujące się elementy stalowe (kątowniki stalowe lub pręty kratownicowe) łączące cztery nogi poziomo i po przekątnej. Ten system kratownicowy równomiernie rozkłada obciążenia na całą konstrukcję, zwiększa sztywność i odporność na siły boczne (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór kratownicowy wieży.
• Stożkowy projekt ramy: Wieża stopniowo zwęża się od podstawy do góry (szersza na dole, węższa na górze), optymalizując integralność strukturalną poprzez koncentrację materiału tam, gdzie obciążenia są największe (u podstawy) i zmniejszając opór wiatru na wyższych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy sprzętowe, drabiny, koryta kablowe) są zintegrowane z główną ramą, aby wspierać praktyczne funkcje, ale cztery pionowe nogi i połączenia kratownicowe stanowią kręgosłup konstrukcyjny wieży.

Platforma, drabina 4-nożnej wieży stalowej kątowej

A. Platforma

• Cel: Służy jako podwyższona, stabilna przestrzeń robocza do instalacji, konserwacji lub inspekcji sprzętu (np. anten MW, anten 5G, urządzeń nadzoru) i elementów wieży. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas wspinaczki.
• Cechy konstrukcyjne: Zazwyczaj wykonana z ocynkowanej stali (zgodnej z ASTM A123/ISO 1461 pod kątem odporności na korozję) i zintegrowana z konstrukcją kratownicową wieży na określonych wysokościach. Platformy mogą być wyposażone w balustrady bezpieczeństwa, powierzchnie antypoślizgowe i włazy dostępu, aby zapewnić bezpieczeństwo pracowników. Są zaprojektowane tak, aby wytrzymać ciężar pracowników, narzędzi i sprzętu, zgodnie z ogólną nośnością wieży.
• Dostosowanie: Można dodać na wielu wysokościach w zależności od potrzeb projektu (np. w pobliżu punktów montażowych anten lub w połowie wysokości wieży do konserwacji).

B. Drabina

• Cel: Dedykowany system dostępu bezpieczeństwa, który umożliwia pracownikom wspinanie się po wieży w celu dotarcia do platform, sprzętu lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana z ocynkowanej stali dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z normami bezpieczeństwa branżowymi) dla wygodnego wspinania. Kluczowe cechy bezpieczeństwa obejmują poręcze, systemy zabezpieczające przed upadkiem (np. prowadnice linowe dla uprzęży) i czasami obudowy klatkowe zapobiegające upadkom. Drabina jest przymocowana pionowo do nóg wieży lub kratownicy, zapewniając bezpieczną i stabilną ścieżkę.
• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i normami branżowymi (np. TIA/EIA-222-G/F), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do sprzętu i elementów na dużych wysokościach, wspierając bieżącą eksploatację i konserwację.

​

Testowanie galwanizowanej wieży stalowej kątowej

Galwanizacja jest kluczowym zabiegiem powierzchniowym dla 4-nożnych kratowych wież stalowych kątowych, zapewniającym długoterminową odporność na korozję, aby wytrzymać trudne warunki zewnętrzne i przedłużyć żywotność wieży o ponad 20 lat. Poniżej znajduje się uproszczony przegląd jej testowania galwanizacji:

1. Główne cele testowania

• Zapewnić wystarczającą grubość powłoki dla trwałej ochrony antykorozyjnej.
• Zweryfikować jednorodność powłoki cynkowej i silną przyczepność (zapobiegać łuszczeniu się/odpryskiwaniu).
• Sprawdzić brak krytycznych wad (np. goła stal, pęknięcia, wżery).
• Zgodność z normami międzynarodowymi (ASTM A123, ISO 1461).

2. Kluczowe metody testowania (przeprowadzane po fabryce i po instalacji)

• Grubość powłoki: Używać magnetycznych mierników grubości (bezdestrukcyjnych) lub mikrometrów (tylko próbki destrukcyjne); minimum 85–120 μm (grubsza dla trudnych warunków).
• Przyczepność: Test zginania (180°), test młotkowy lub test nacięć nożem – brak dopuszczalnego odspojenia powłoki.
• Inspekcja wizualna: Sprawdzić obecność gołej stali, pęknięć, nierównomiernego osadzania się cynku lub zanieczyszczeń; drobne nierówności są dopuszczalne, jeśli nie wpływają na działanie.
• Odporność na korozję: Test mgły solnej (ASTM B117/ISO 9227) przez 100–500 godzin (odporność na rdzę czerwoną); opcjonalne długoterminowe badania terenowe.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia czystości cynku ≥98% i wykrycia zanieczyszczeń.

3. Normy zgodności

Przestrzegać norm ASTM (A123, B117, A572), ISO (1461, 9227, 898), kodów projektowych wież (TIA/EIA-222-G/F) i lokalnych przepisów.

4. Kontrole punktowe po instalacji

• Ponownie zmierzyć grubość w krytycznych połączeniach.
• Sprawdzić pod kątem uszkodzeń (zadrapania, wgniecenia) i w razie potrzeby dokonać poprawek farbą bogatą w cynk.
• Zweryfikować integralność powłoki w otworach na śruby i obszarach o dużym zużyciu.

Testowanie to zapewnia niezawodność powłoki galwanicznej, wspierając działanie wieży w zastosowaniach infrastrukturalnych.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Pakowanie i wysyłka

Certyfikaty

​Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Niestandardowe typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nożna, a jej materiałem jest rura stalowa lub stal kątowa. Jeśli chodzi o połączenie, wieża rurowa jest łączona za pomocą kołnierza, a wieża ze stali kątowej za pomocą nakrętek i śrub. 
Cechy: 
1. Mały współczynnik obciążenia wiatrem, silna odporność na wiatr. 
2. Oszczędność zasobów gruntowych, dogodna lokalizacja. 
Wygodny transport i instalacja. 

Wieża z rur stalowych
Wieża rurowa odnosi się do samonośnej stalowej konstrukcji wysokiego podnoszenia z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży jest w kształcie trójkąta, co jest stalową konstrukcją wysokiego podnoszenia różniącą się od stali kątowej.

Wieża monopolska

Wieża monopolska, jest powszechnie stosowanym typem, o pięknym wyglądzie, zajmująca niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i adoptowana przez większość budów. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest łączony za pomocą śrub o wysokiej wytrzymałości lub nakładania (połączenie wsuwane). Ma cechy łatwej instalacji i może dostosować się do różnych skomplikowanych terenów.

Wieża odciągowa 
Wieża odciągowa ma nowatorski wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych lin odciągowych. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otoczenia i odgrywający ważną rolę w wielu dziedzinach. Jej konstrukcja podkreśla harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zazwyczaj skoordynowany z otoczeniem. Wieże obserwacyjne składają się zazwyczaj z korpusów wież, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Wieża maskowana drzewem
Wieża maskowana drzewem to również rodzaj sztucznego drzewa, podobnego do wieży bionicznej, z podstawą przypominającą prawdziwe drzewo, plus skrupulatny projekt, po umieszczeniu wśród prawdziwych drzew w obszarze widokowym, parku i placu, będzie częścią natury. 
Cechy: 
1. Wykwintna struktura i wspaniały wygląd. 
2. Silna stabilność strukturalna i długa żywotność. 
3. Małe pokrycie powierzchni i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i innych 55 różnych krajów.
Specjalizujemy się w projektowaniu i produkcji wież ze stali kątowej, wież rurowych, wież monopoli, wież sosnowych, wież odciągowych i wież obserwacyjnych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, galwanizację i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​
