Konstrukcja wieży monopola z pojedynczym słupem, zoptymalizowana pod kątem lokalizacji wrażliwych estetycznie i obszarów miejskich o ograniczonej przestrzeni

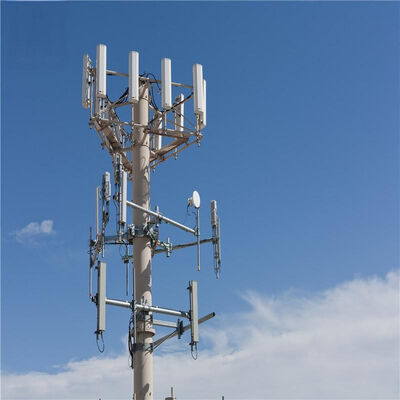

Wieża telekomunikacyjna typu monopola (często nazywana monopolem telekomunikacyjnym) to samonośna konstrukcja z pojedynczym słupem, dostosowana do obszarów miejskich i gęsto zaludnionych, charakteryzująca się zwartym, cylindrycznym lub wielokątnym kształtem. W przeciwieństwie do kratownicowych wież kratowych, ta wieża posiada pełny/półpełny pojedynczy słup – dzięki czemu jest dyskretna wizualnie i idealna do miejsc o ograniczonej przestrzeni i wrażliwych estetycznie.
Opis produktu
1. Kluczowe szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynentalne); Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna

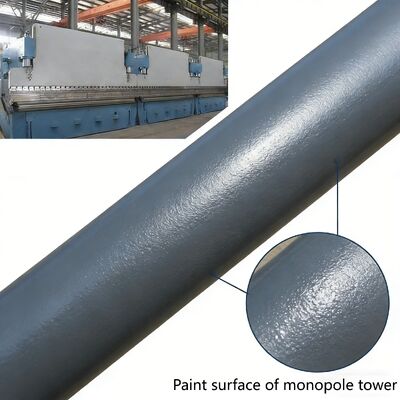

Obróbka powierzchni: cynkowanie ogniowe lub malowanie.
2. Pakowanie i dostawa:
Szczegóły dotyczące pakowania: Wieża telekomunikacyjna zostanie spakowana w ocynkowane taśmy zgodnie z wymaganiami klienta.
Dostawa: Wysyłka w ciągu 20 dni od płatności z portu Tianjin
Elementy wieży: Jedna stalowa wieża jest podzielona na kilka pakietów.
Śruby: Materiał opakowaniowy to wytrzymała torba nylonowa lub bęben stalowy.
3. Dane techniczne
| Projekt |
| 1. Kod projektowy |
ANSI/TIA-222-G/H/F, EN 1991-1-4 i EN 1993-3-1
|
| Stal konstrukcyjna |
| 2. Klasa |
Stal miękka |
Stal o wysokiej wytrzymałości |
| GB/T 700: Q235B, Q235C, Q235D |
GB/T1591: Q355B, Q355C, Q355D
|
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. Projektowa prędkość wiatru |
Do 250 km/h |
| 4. Dopuszczalne ugięcie |
0,5 ~ 1,0 stopnia przy prędkości roboczej |
| 5. Wytrzymałość na rozciąganie (MPa) |
360~510 |
470~630 |
| 6. Granica plastyczności (t≤16mm) (MPa) |
355 |
235 |
| 7. Wydłużenie (%) |
20 |
24 |
| 8. Udarność KV (J) |
27 (20°C) --- Q235B (S235JR) |
27 (20°C) --- Q345B (S355JR) |
| 27 (0°C) --- Q235C (S235J0) |
27 (0°C) --- Q345C (S355J0) |
| 27 (-20°C) --- Q235D (S235J2) |
27 (-20°C) --- Q345D (S355J2) |
| Śruby i nakrętki |
| 9. Klasa |
Klasa 4.8, 6.8, 8.8 |
| 10. Normy dotyczące właściwości mechanicznych |
| 10.1 Śruby |
ISO 898-1 |
| 10.2 Nakrętki |
ISO 898-2 |
| 10.3 Podkładki |
ISO 6507-1 |
| 11. Normy dotyczące wymiarów |
| 11.1 Śruby |
DIN7990, DIN931, DIN933 |
| 11.2 Nakrętki |
ISO4032, ISO4034 |
| 11.3 Podkładki |
DIN7989, DIN127B, ISO7091 |
| Spawanie |
| 12. Metoda |
Spawanie łukowe kryte CO2 i spawanie łukiem pod topnikiem (SAW) |
| 13. Norma |
AWS D1.1 |
| Oznakowanie |
| 14. Metoda znakowania elementów |
Tłoczenie na prasie hydraulicznej |
| Cynkowanie |
| 15. Norma cynkowania profili stalowych |
ISO 1461 lub ASTM A123 |
| 16. Norma cynkowania śrub i nakrętek |
ISO 1461 lub ASTM A153 |
| Test |
| 17. Test fabryczny |
Próba rozciągania, analiza składu, próba Sharpy'ego (próba udarności), zginanie na zimno,
Próba Preece'a, próba młotkiem |
| Wydajność |
| 18. Maksymalna zdolność produkcyjna |
50 000 ton rocznie |
-
Kształt pojedynczego słupa: Zazwyczaj walcowane/spawane wielokątne słupy stalowe, o średnicach od 0,5 do 2 m (skalowane w zależności od wysokości wieży).
-
Zakres wysokości: 10–60 m (możliwość dostosowania do mikro-stacji 5G lub miejskich węzłów komunikacyjnych).
-
Zintegrowane komponenty: Wbudowane wewnętrzne drabinki (z systemami zabezpieczającymi przed upadkiem), zewnętrzne wsporniki anten i opcjonalne kamuflaże (np. okleiny billboardowe).
-
Konstrukcja stożkowa: Nieznacznie węższa u góry, aby zoptymalizować odporność na obciążenie wiatrem (nadaje się do warunków wiatrowych w mieście do 180 km/h).
⇔ Jaki jest główny korpus wieży monopola?
Głównym korpusem wieży monopola jest pojedynczy, samonośny, pełny/półpełny słup, który stanowi rdzeń konstrukcji nośnej wieży, dostosowany do użytku miejskiego. Jest on zazwyczaj wykonany z wysokowytrzymałych walcowanych blach stalowych (Q345B/ASTM A500 Grade B) i ma kształt cylindryczny lub spawany wielokątny(średnice 0,5–2 m, skalowane w zależności od wysokości wieży) z konstrukcją stożkową (nieznacznie węższą u góry), aby zoptymalizować odporność na obciążenie wiatrem (do 180 km/h). Jego wysokość wynosi od 10 m do 60 m (możliwość dostosowania do mikro-stacji 5G lub miejskich węzłów komunikacyjnych) i służy jako rama podstawowa do integracji wszystkich elementów pomocniczych wieży monopola.
⇔ Co to jest stopa fundamentowa, drabinka i platforma wieży monopola?

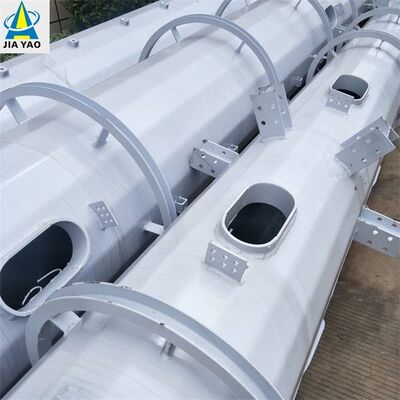

- Stopa fundamentowa: Jest to wytrzymały element stalowy przyspawany do podstawy głównego słupa monopola, stanowiący krytyczne połączenie między korpusem wieży a betonowym fundamentem. Wykonany z wysokowytrzymałej stali (pasującej do głównego korpusu) i poddany obróbce antykorozyjnej, jest dopasowany do śrub kotwiących fundamentu, aby pionowo zamocować wieżę i przenieść całe obciążenia konstrukcyjne i sprzętowe na ziemię, zapewniając ogólną stabilność wieży.

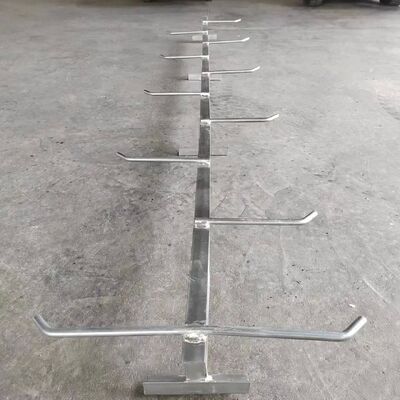

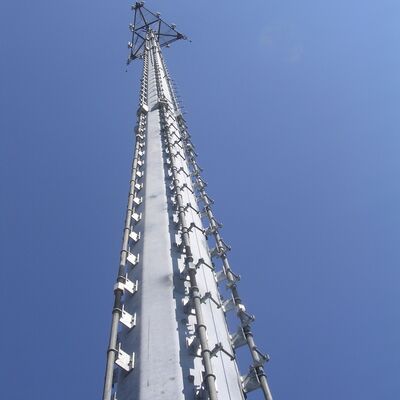

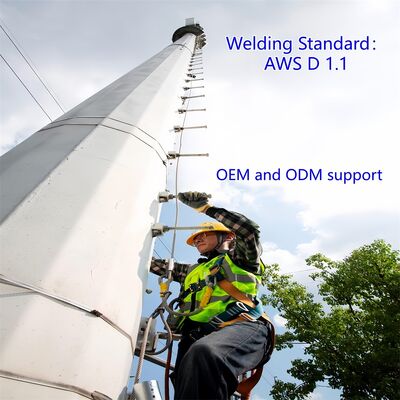

- Drabinka: Jest to wbudowana wewnętrzna drabinka zintegrowana z głównym słupem monopola, wykonana z odpornej na korozję stali ocynkowanej i wyposażona w profesjonalny system zabezpieczający przed upadkiem. Przeznaczona wyłącznie dla certyfikowanego personelu konserwacyjnego, zapewnia bezpieczną pionową ścieżkę dostępu do inspekcji wieży, instalacji i naprawy sprzętu, a jej integralność jest kluczowym elementem regularnej konserwacji wieży.

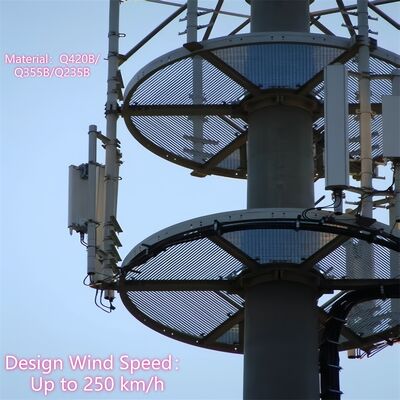

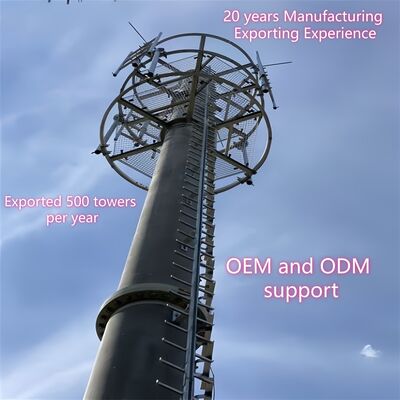

- Platforma: Wieża monopola jest wyposażona w kompaktowe, zintegrowane platformy stalowe (dostosowane do potrzeb projektu) zamontowane na głównym słupie na wyznaczonych wysokościach. Wykonane ze stali ocynkowanej dla trwałości, platformy te służą jako stabilne miejsca pracy do instalacji, konserwacji i inspekcji sprzętu telekomunikacyjnego (np. anten 5G, urządzeń mikrofalowych) i sprzętu nadzoru. Zaprojektowane tak, aby pasowały do ultra-kompaktowej konstrukcji monopola, maksymalizują wygodę operacyjną bez uszczerbku dla eleganckiego, dyskretnego miejskiego wyglądu wieży.
⇔ Jaki jest główny korpus wieży monopola po cynkowaniu ogniowym?
Po cynkowaniu ogniowym główny korpus wieży monopola pozostaje głównym, cylindrycznym/wielokątnym stalowym słupem (wykonanym z wysokowytrzymałych walcowanych blach stalowych Q345B/ASTM A500 Grade B) o konstrukcji stożkowej, a jego kształt konstrukcyjny, wymiary i parametry nośności są w pełni zachowane. Kluczową zmianą jest to, że cała jego stalowa powierzchnia jest pokryta jednorodną, gęstą powłoką cynkową zgodną ze standardem ASTM A123. Ta warstwa ocynkowana tworzy barierę antykorozyjną, która skutecznie chroni podłoże stalowe przed zanieczyszczeniami miejskimi, wilgocią i erozją środowiskową na zewnątrz, przedłużając żywotność głównego korpusu do ponad 25 lat. Ocynkowany główny korpus zachowuje również sztywność konstrukcyjną oryginalnego stalowego słupa, a wszystkie spawy (zgodne z AWS D1.1) są równie ocynkowane, aby zapewnić spójną wydajność antykorozyjną i ogólną integralność konstrukcyjną korpusu wieży.
