Wieża monopolska telekomunikacyjna o pojedynczym maszcie wykonana ze stali gatunków Q235 i Q355
spełniająca normy projektowe EN 1991 1 4 i EN 1993 3 1

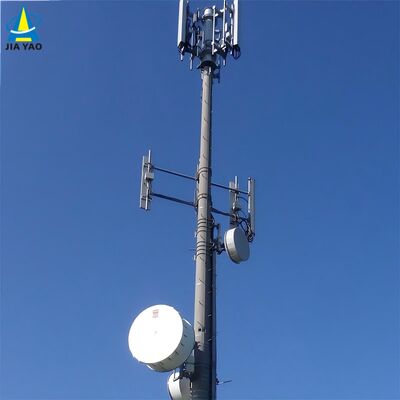

Wieża telekomunikacyjna typu monopól (często nazywana monopolem telekomunikacyjnym) to samonośna konstrukcja o pojedynczym maszcie, dostosowana do obszarów miejskich i gęsto zaludnionych, charakteryzująca się zwartym kształtem cylindrycznym lub wielokątnym. W przeciwieństwie do kratownicowych wież otwartych, ta wieża posiada pełny/półpełny pojedynczy maszt – dzięki czemu jest dyskretna wizualnie i idealna do miejsc o ograniczonej przestrzeni i wrażliwych na estetykę.
Opis produktu
1. Kluczowe szczegóły:
Miejsce pochodzenia: Hebei, Chiny (kontynentalne); Nazwa marki: Jaoyao lub OEM; Numer modelu: Wieża telekomunikacyjna
Obróbka powierzchni: cynkowanie ogniowe lub malowanie.
2. Pakowanie i dostawa:
Szczegóły dotyczące pakowania: Wieża telekomunikacyjna zostanie spakowana w wiązki za pomocą ocynkowanych taśm zgodnie z wymaganiami klienta.
Dostawa: Wysyłka w ciągu 20 dni od płatności z portu Tianjin
Elementy wieży: Jedna wieża stalowa jest podzielona na kilka wiązek.
Śruby: Materiał opakowaniowy to wytrzymała torba nylonowa lub bęben stalowy.
3. Dane techniczne
| Projekt |
| 1. Kod projektowy |
ANSI/TIA-222-G/H/F, EN 1991-1-4 i EN 1993-3-1
|
| Stal konstrukcyjna |
| 2. Gatunek |
Stal miękka |
Stal o wysokiej wytrzymałości |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D
|
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Projektowa prędkość wiatru |
Do 250 km/h |
| 4. Dopuszczalne ugięcie |
0,5 ~ 1,0 stopnia przy prędkości operacyjnej |
| 5. Wytrzymałość na rozciąganie (Mpa) |
360~510 |
470~630 |
| 6. Granica plastyczności (t≤16mm) (Mpa) |
355 |
235 |
| 7. Wydłużenie (%) |
20 |
24 |
| 8. Udarność KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Śruby i nakrętki |
| 9. Gatunek |
Klasa 4.8, 6.8, 8.8 |
| 10. Normy dotyczące właściwości mechanicznych |
| 10.1 Śruby |
ISO 898-1 |
| 10.2 Nakrętki |
ISO 898-2 |
| 10.3 Podkładki |
ISO 6507-1 |
| 11. Normy dotyczące wymiarów |
| 11.1 Śruby |
DIN7990, DIN931, DIN933 |
| 11.2 Nakrętki |
ISO4032, ISO4034 |
| 11.3 Podkładki |
DIN7989, DIN127B, ISO7091 |
| Spawanie |
| 12. Metoda |
Spawanie łukowe kryte CO2 i spawanie łukiem krytym (SAW) |
| 13. Standard |
AWS D1.1 |
| Oznakowanie |
| 14. Metoda znakowania elementów |
Tłoczenie na prasie hydraulicznej |
| Cynkowanie |

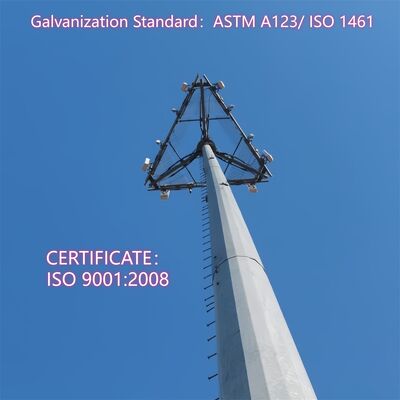

| 15. Norma cynkowania profili stalowych |
ISO 1461 lub ASTM A123 |
| 16. Norma cynkowania śrub i nakrętek |
ISO 1461 lub ASTM A153 |
| Test |
| 17. Test fabryczny |
Próba rozciągania, analiza składu, próba Charpy'ego (próba udarności), zginanie na zimno,
Próba Preece'a, próba młotkowa |
| Wydajność |
| 18. Maksymalna zdolność produkcyjna |
50 000 ton rocznie |
-

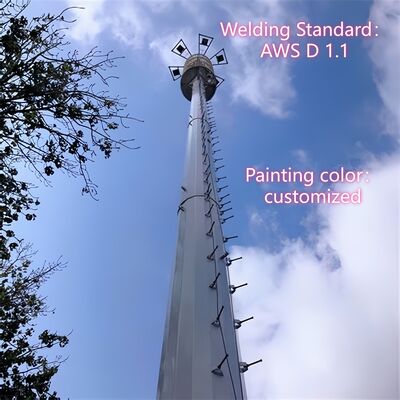

Kształt pojedynczego masztu: Zazwyczaj walcowane/spawane wielokątne wały ze stali, o średnicach od 0,5 do 2 m (skalowane w zależności od wysokości wieży).
-
Zakres wysokości: 10–60 m (możliwość dostosowania do mikrostacji 5G lub miejskich węzłów komunikacyjnych).
-

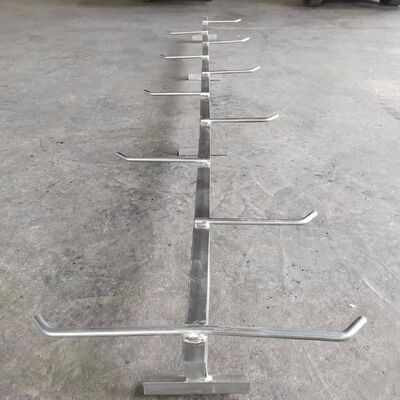

Zintegrowane komponenty: Wbudowane wewnętrzne drabinki (z systemami zabezpieczającymi przed upadkiem), zewnętrzne wsporniki anten i opcjonalne kamuflaże (np. oklejenie billboardowe).
-
Konstrukcja stożkowa: Nieznacznie węższa u góry, aby zoptymalizować odporność na obciążenie wiatrem (nadaje się do warunków wiatrowych w mieście do 180 km/h).
⇔Co stanowi główną część wieży monopól?
Główną częścią wieży monopól jest pojedynczy, samonośny, pełny/półpełny maszt, który stanowi rdzeń konstrukcji nośnej wieży, dostosowany do użytku miejskiego. Jest on zazwyczaj wykonany z wysokowytrzymałych blach stalowych (Q345B/ASTM A500 Grade B) i ma kształt cylindryczny lub spawany wielokątny(średnice 0,5–2 m, skalowane w zależności od wysokości wieży) z konstrukcją stożkową (nieznacznie węższą u góry), aby zoptymalizować odporność na obciążenie wiatrem (do 180 km/h). Jego wysokość wynosi od 10 m do 60 m (możliwość dostosowania do mikrostacji 5G lub miejskich węzłów komunikacyjnych) i służy jako podstawowa rama do integracji wszystkich elementów pomocniczych wieży monopól.
⇔Co to jest kołnierz dolny, drabinka i platforma wieży monopól?

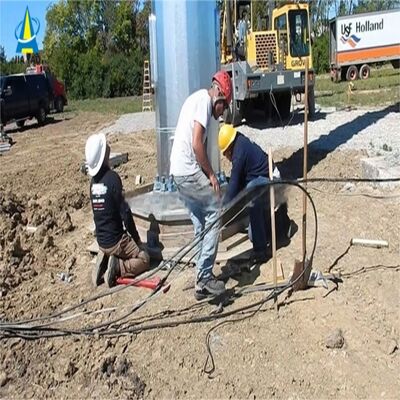

- Kołnierz dolny: Jest to wytrzymały element stalowy przyspawany do podstawy głównego masztu monopola, działający jako krytyczne połączenie między korpusem wieży a betonowym fundamentem. Wykonany z wysokowytrzymałej stali (pasującej do głównego korpusu) i poddany obróbce antykorozyjnej, jest dopasowany do śrub kotwiących fundamentu, aby pionowo zabezpieczyć wieżę i przenieść całe obciążenia konstrukcyjne i sprzętowe na grunt, zapewniając ogólną stabilność wieży.

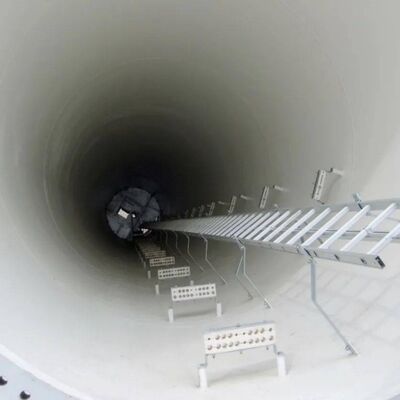

- Drabinka: Jest to wbudowana wewnętrzna drabinka zintegrowana z głównym masztem monopola, wykonana z odpornej na korozję stali ocynkowanej i wyposażona w profesjonalny system zabezpieczający przed upadkiem. Przeznaczona wyłącznie dla certyfikowanego personelu konserwacyjnego, zapewnia bezpieczną pionową ścieżkę dostępu do inspekcji wieży, instalacji i naprawy sprzętu, a jej integralność jest kluczowym elementem regularnej konserwacji wieży.

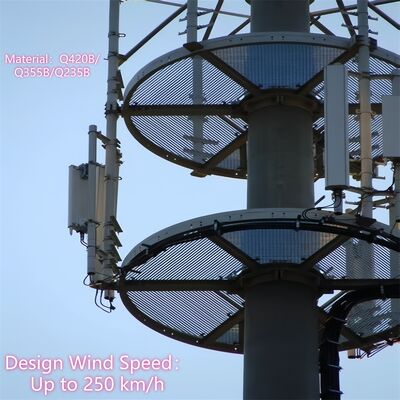

- Platforma: Wieża monopól jest wyposażona w kompaktowe, zintegrowane platformy stalowe (dostosowane do potrzeb projektu) zamontowane na głównym maszcie na wyznaczonych wysokościach. Wykonane ze stali ocynkowanej dla trwałości, platformy te służą jako stabilne miejsca pracy do instalacji, konserwacji i inspekcji sprzętu telekomunikacyjnego (np. anten 5G, urządzeń mikrofalowych) i sprzętu monitorującego. Zaprojektowane tak, aby pasowały do bardzo zwartej konstrukcji monopola, maksymalizują wygodę operacyjną bez uszczerbku dla eleganckiego, dyskretnego miejskiego wyglądu wieży.
⇔Co stanowi główną część wieży monopól po cynkowaniu ogniowym?

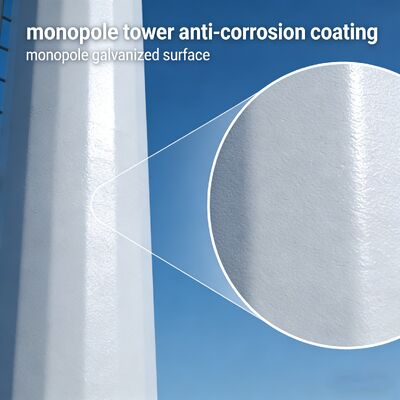

Po cynkowaniu ogniowym, główna część wieży monopól pozostaje rdzeniem pojedynczego cylindrycznego/wielokątnego masztu stalowego (wykonanego z wysokowytrzymałych blach stalowych Q345B/ASTM A500 Grade B) o konstrukcji stożkowej, a jego kształt konstrukcyjny, wymiary i parametry nośności są w pełni zachowane. Kluczową zmianą jest to, że cała jego stalowa powierzchnia jest pokryta jednolitym, gęstym powłoką cynkową zgodną ze standardem ASTM A123. Ta warstwa ocynkowana tworzy barierę antykorozyjną, która skutecznie chroni podłoże stalowe przed zanieczyszczeniami miejskimi, wilgocią i erozją środowiskową na zewnątrz, przedłużając żywotność głównego korpusu do ponad 25 lat. Ocynkowany główny korpus zachowuje również sztywność konstrukcyjną oryginalnego masztu stalowego, a wszystkie złącza spawane (zgodne z AWS D1.1) są równie ocynkowane, aby zapewnić spójną wydajność antykorozyjną i ogólną integralność konstrukcyjną korpusu wieży.
