60M Wytrzymała, samonośna stalowa wieża kątowa, odporna na korozję, 4-nożna wieża dla infrastruktury portów przemysłowych telekomunikacyjnych

60-metrowa, wytrzymała, samonośna wieża z kątownika stalowego antykorozyjna, 4-nożna, dla przemysłu, portów i infrastruktury telekomunikacyjnej

4-nożna wieża kratownicowa z kątownika stalowego to wolnostojąca, wysokowytrzymała stalowa konstrukcja przeznaczona do wspierania krytycznej infrastruktury. Charakteryzuje się kwadratową podstawą z czterema nogami i krzyżowymi połączeniami kratownicowymi, stanowi niezawodne wsparcie dla komunikacji, przesyłu energii i innych zastosowań przemysłowych na całym świecie. W przeciwieństwie do wież odciągowych, które polegają na zewnętrznych linkach stabilizujących, ta samonośna konstrukcja stoi niezależnie, co czyni ją adaptowalną do różnorodnych środowisk, od obszarów miejskich po odległe regiony.

Jako kamień węgielny nowoczesnej infrastruktury, 4-nożna wieża kratownicowa z kątownika stalowego łączy w sobie trwałość, wszechstronność i praktyczność, aby sprostać rosnącym wymaganiom sektorów komunikacji, energetyki i nadzoru. Jej dojrzała konstrukcja i niezawodne działanie sprawiają, że jest to preferowany wybór dla projektów na całym świecie.

Opis produktu

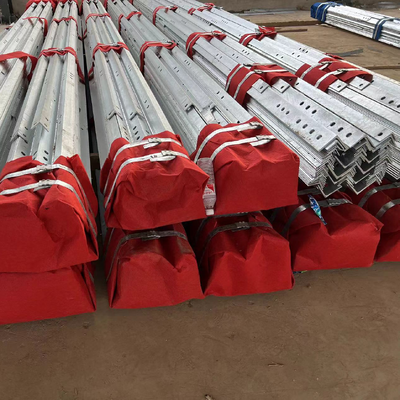

Szczegóły pakowania:Wieża telekomunikacyjna będzie pakowana w wiązki za pomocą ocynkowanych taśm zgodnie z wymaganiami klienta.

Dostawa:Wysyłka w ciągu 20 dni od płatności z portu Tianjin

Elementy wieży:Jedna wieża stalowa jest podzielona na kilka wiązek.

Śruby:Worek Pacrum.lon lub stalowy

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitorowania, obserwacji i bezpieczeństwa. Poniżej znajdują się szczegółowe informacje o produkcie:

Jaka jest struktura kratownicowa 4-nożnej wieży z kątownika stalowego?

Struktura kratownicowa 4-nożnej wieży z kątownika stalowego to krzyżowa, kratownicowa rama, która łączy cztery pionowe nogi wieży wykonane z kątownika stalowego. Składa się z połączonych ze sobą elementów stalowych (zazwyczaj kątowników lub prętów kratownicowych), tworząc wzór przypominający sieć, który równomiernie rozkłada obciążenia – w tym własny ciężar wieży, ciężar wyposażenia, wiatr, siły sejsmiczne i obciążenia lodem – na wszystkie cztery nogi. Ta struktura jest zintegrowana na całej wysokości wieży, uzupełniając stożkowy projekt wieży (szerszy u podstawy, węższy u góry), aby zwiększyć integralność strukturalną i stabilność. Konfiguracja kratownicowa równoważy wysoką wytrzymałość z niską wagą, minimalizując zużycie materiału przy jednoczesnym maksymalizowaniu nośności i odporności na ekstremalne warunki środowiskowe. Ułatwia również przepływ powietrza, zmniejszając opór wiatru i dodatkowo poprawiając ogólną stabilność wieży.

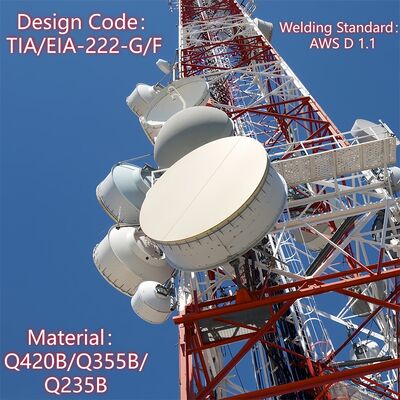

Jak zamontować antenę MW na 4-nożnej wieży z kątownika stalowego?​

Montaż anteny mikrofalowej (MW) na 4-nożnej wieży z kątownika stalowego odbywa się w sposób systematyczny i zgodny z przepisami bezpieczeństwa:

1. Przygotowanie przed instalacją: Sprawdzić nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny MW (w tym anteny, wspornika montażowego i powiązanego osprzętu). Sprawdzić, czy konstrukcja wieży jest zgodna z odpowiednimi normami (np. TIA/EIA-222-G/F) dotyczącymi montażu wyposażenia.
2. Montaż wspornika: Zamontować dedykowane wsporniki antenowe/mikrofalowe (dostarczone z wieżą lub wykonane na zamówienie) w wyznaczonych punktach montażowych na korpusie wieży lub platformie wyposażenia. Wsporniki te są mocowane za pomocą śrub o wysokiej wytrzymałości (zgodnych z normą ISO 898 klasy 6.8/8.8), aby zapewnić pewne połączenie z konstrukcją kratownicową lub nogami wieży.
3. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny MW na docelową wysokość (zazwyczaj na górnych sekcjach wieży lub dedykowanej platformie wyposażenia). Upewnić się, że antena jest wyrównana z zamierzonym punktem komunikacji (dostosować azymut i elewację w razie potrzeby).
4. Mocowanie anteny: Zamocować antenę MW do zainstalowanych wsporników za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego za pomocą skalibrowanych narzędzi. Upewnić się, że antena jest wypoziomowana i stabilna, bez luzów i ruchów.
5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe anteny przez zintegrowane koryta kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do odpowiedniego wyposażenia (np. nadajników/odbiorników) u podstawy wieży lub na pośredniej platformie, zapewniając odpowiednią izolację i wodoodporność.
6. Kontrola końcowa: Przeprowadzić kontrolę wizualną, aby potwierdzić, że antena jest bezpiecznie zamontowana, wsporniki są nienaruszone, a kable są prawidłowo zorganizowane. Przetestować transmisję sygnału anteny, aby zweryfikować wyrównanie i funkcjonalność, przestrzegając protokołów bezpieczeństwa przez cały proces.

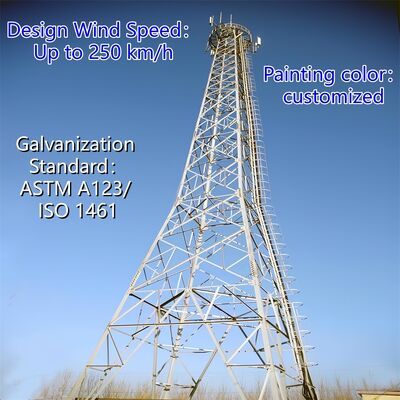

Jaka jest główna konstrukcja 4-nożnej wieży z kątownika stalowego?

Główna konstrukcja 4-nożnej wieży z kątownika stalowego to samonośna rama zaprojektowana z myślą o stabilności i nośności, składająca się z trzech podstawowych elementów:

• Cztery pionowe nogi z kątownika stalowego: Podstawowe elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji kwadratowej podstawy. Nogi te przenoszą całkowity ciężar wieży (w tym wyposażenia i obciążeń środowiskowych) na fundament.
• Połączenia kratownicowe: Krzyżujące się elementy stalowe (kątowniki lub pręty kratownicowe) łączące cztery nogi poziomo i po przekątnej. Ten system kratownicowy równomiernie rozkłada obciążenia na całą konstrukcję, zwiększa sztywność i przeciwdziała siłom bocznym (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór kratownicowy wieży.
• Stożkowy projekt ramy: Wieża zwęża się stopniowo od podstawy do góry (szersza na dole, węższa na górze), optymalizując integralność strukturalną poprzez koncentrację materiału tam, gdzie obciążenia są największe (u podstawy) i zmniejszając opór wiatru na wyższych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy wyposażenia, drabinki, korytka kablowe) są zintegrowane z główną ramą, aby wspierać praktyczne funkcje, ale cztery pionowe nogi i połączenia kratownicowe stanowią kręgosłup konstrukcyjny wieży.

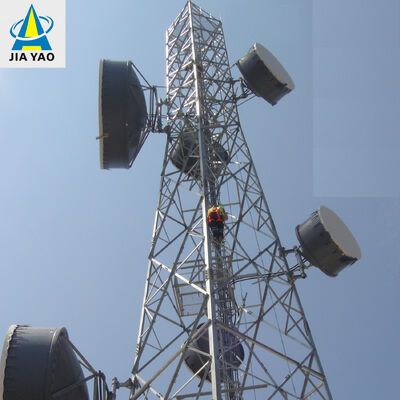

Platforma, drabinka 4-nożnej wieży z kątownika stalowego

A. Platforma

• Cel: Służy jako podwyższona, stabilna przestrzeń robocza do instalacji, konserwacji lub inspekcji wyposażenia (np. anten MW, anten 5G, urządzeń nadzoru) i elementów wieży. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas wspinaczki.
• Cechy konstrukcyjne: Zazwyczaj wykonana z ocynkowanej stali (zgodnej z ASTM A123/ISO 1461 pod kątem odporności na korozję) i zintegrowana z konstrukcją kratownicową wieży na określonych wysokościach. Platformy mogą być wyposażone w balustrady bezpieczeństwa, antypoślizgowe powierzchnie i włazy dostępu, aby zapewnić bezpieczeństwo pracowników. Są zaprojektowane tak, aby wytrzymać ciężar pracowników, narzędzi i wyposażenia, zgodnie z ogólną nośnością wieży.
• Personalizacja: Może być dodawana na wielu wysokościach w zależności od potrzeb projektu (np. w pobliżu punktów montażu anten lub w połowie wysokości wieży do konserwacji).

B. Drabinka

• Cel: Dedykowany system bezpiecznego dostępu, który umożliwia pracownikom wspinanie się po wieży, aby dotrzeć do platform, wyposażenia lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana z ocynkowanej stali zapewniającej trwałość i odporność na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z branżowymi normami bezpieczeństwa) dla wygodnego wspinania. Kluczowe cechy bezpieczeństwa obejmują poręcze, systemy zabezpieczające przed upadkiem (np. prowadnice linowe dla szelek) i czasami osłony klatkowe zapobiegające upadkom. Drabinka jest przymocowana pionowo do nóg wieży lub kratownicy, zapewniając bezpieczną i stabilną ścieżkę.
• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i normami branżowymi (np. TIA/EIA-222-G/F), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabinka zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do wyposażenia i komponentów na dużych wysokościach, wspierając bieżącą eksploatację i konserwację.

​

Testowanie galwanizacji wieży z kątownika stalowego

Galwanizacja jest kluczowym zabiegiem powierzchniowym dla 4-nożnych wież kratownicowych z kątownika stalowego, zapewniającym długoterminową odporność na korozję, aby wytrzymać trudne warunki zewnętrzne i przedłużyć żywotność wieży o ponad 20 lat. Poniżej znajduje się uproszczony przegląd jej testowania galwanizacji:

1. Kluczowe cele testowania

• Zapewnić wystarczającą grubość powłoki dla trwałej ochrony antykorozyjnej.
• Zweryfikować jednorodność powłoki cynkowej i silną przyczepność (zapobiegać łuszczeniu się/odpryskiwaniu).
• Sprawdzić brak krytycznych wad (np. goła stal, pęknięcia, wżery).
• Zgodność z normami międzynarodowymi (ASTM A123, ISO 1461).

2. Kluczowe metody testowania (przeprowadzane po fabryce i po instalacji)

• Grubość powłoki: Używać magnetycznych mierników grubości (bez destrukcji) lub mikrometrów (tylko próbki destrukcyjne); minimum 85–120 µm (grubsza dla trudnych warunków).
• Przyczepność: Test zginania (180°), test młotkowy lub test nacięć krzyżowych nożem – niedopuszczalne jest odrywanie się powłoki.
• Kontrola wizualna: Sprawdzić obecność gołej stali, pęknięć, nierównomiernego osadzania się cynku lub zanieczyszczeń; dopuszczalne są drobne nierówności, jeśli nie wpływają na działanie.
• Odporność na korozję: Test mgły solnej (ASTM B117/ISO 9227) przez 100–500 godzin (odporność na rdzę czerwoną); opcjonalne długoterminowe narażenie w terenie.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia czystości cynku ≥98% i wykrycia zanieczyszczeń.

3. Normy zgodności

Przestrzegać norm ASTM (A123, B117, A572), ISO (1461, 9227, 898), kodów projektowych wież (TIA/EIA-222-G/F) i lokalnych przepisów.

4. Kontrole punktowe po instalacji

• Ponownie zmierzyć grubość w krytycznych połączeniach.
• Sprawdzić uszkodzenia (zadrapania, wgniecenia) i w razie potrzeby dokonać poprawek farbą bogatą w cynk.
• Zweryfikować integralność powłoki w otworach na śruby i obszarach o dużym zużyciu.

Testowanie to zapewnia niezawodność powłoki galwanicznej, wspierając działanie wieży w zastosowaniach infrastrukturalnych.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Pakowanie i wysyłka

Certyfikaty

​Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Niestandardowe typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nożna, wykonana z rur stalowych lub kątowników. Połączenia w wieżach rurowych realizowane są za pomocą kołnierzy, a w wieżach z kątowników stalowych za pomocą nakrętek i śrub. 
Cechy: 
1. Niski współczynnik obciążenia wiatrem, wysoka odporność na wiatr. 
2. Oszczędność zasobów gruntowych, dogodna lokalizacja. 
Wygodny transport i instalacja. 

Wieża z rur stalowych
Wieża rurowa odnosi się do samonośnej stalowej konstrukcji wysokiej wieży z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży ma kształt trójkąta, co stanowi wysoką stalową konstrukcję odmienną od kątownika stalowego.

Wieża monopolska

Wieża monopolska jest powszechnie stosowanym typem, o pięknym wyglądzie, zajmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i adoptowana przez większość budów. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest łączony za pomocą śrub o wysokiej wytrzymałości lub nakładania (połączenie wsuwane). Charakteryzuje się łatwością instalacji i może być dostosowana do różnych skomplikowanych terenów.

Wieża odciągowa 
Wieża odciągowa ma nowy wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych odciągów. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otoczenia i odgrywający ważną rolę w wielu dziedzinach. Jej konstrukcja kładzie nacisk na harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zazwyczaj skoordynowany z otoczeniem. Wieże obserwacyjne składają się zazwyczaj z korpusu wieży, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Kamuflowana wieża drzewiasta
Kamuflowana wieża drzewiasta to również rodzaj sztucznego drzewa, wieży bionicznej, która u podstawy przypomina prawdziwe drzewo, a dzięki starannemu projektowi, umieszczona wśród prawdziwych drzew w obszarze widokowym, parku i placu, staje się częścią natury. 
Cechy: 
1. Wykwintna struktura i wspaniały wygląd. 
2. Silna stabilność strukturalna i długa żywotność. 
3. Małe zajmowane pole i duży efekt ekonomiczny.
