Stalowa wieża o wysokości 72 m, z możliwością dostosowania, z czterema nogami, zapewniająca zasięg sygnału telewizyjnego

Wieża z kątowników stalowych o wysokości 72M z możliwością dostosowania, 4-nożna, do pokrycia sygnałem telewizji nadawczej

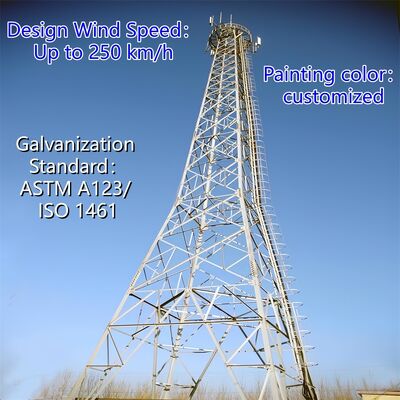

4-nożna wieża kratownicowa z kątowników stalowych to wolnostojąca, wysokowytrzymała stalowa konstrukcja zaprojektowana do wsparcia krytycznej infrastruktury. Charakteryzuje się czteronożną ramą o kwadratowej podstawie i krzyżowymi połączeniami kratownicowymi, stanowi niezawodne wsparcie dla telekomunikacji, przesyłu energii i innych zastosowań przemysłowych na całym świecie. W przeciwieństwie do wież odciągowych, które polegają na zewnętrznych linach dla stabilności, ta samonośna konstrukcja stoi niezależnie, co czyni ją adaptowalną do różnorodnych środowisk, od obszarów miejskich po odległe regiony.

Jako kamień węgielny nowoczesnej infrastruktury, 4-nożna wieża kratownicowa z kątowników stalowych łączy trwałość, wszechstronność i praktyczność, aby sprostać rosnącym wymaganiom sektorów telekomunikacji, energetyki i nadzoru. Jej dojrzała konstrukcja i niezawodne działanie sprawiają, że jest preferowanym wyborem dla projektów na całym świecie.

Opis produktu

Szczegóły pakowania:Wieża telekomunikacyjna zostanie spakowana w ocynkowane taśmy zgodnie z wymaganiami klienta.

Dostawa:Wysyłka w ciągu 20 dni po zapłacie z portu Tianjin

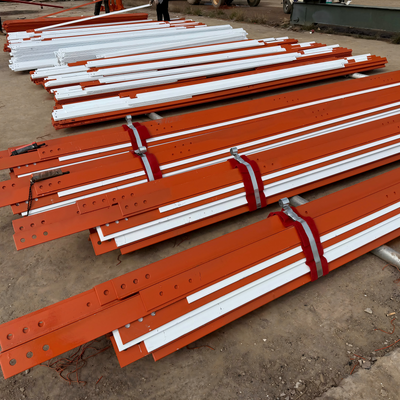

Elementy wieży:Jedna stalowa wieża jest podzielona na kilka paczek.

Śruby:Worek Pacrum.lon lub stal

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitoringu, obserwacji i bezpieczeństwa. Poniżej znajdują się szczegółowe informacje o produkcie:

Jaka jest struktura kratownicowa 4-nożnej wieży z kątowników stalowych?

Struktura kratownicowa 4-nożnej wieży z kątowników stalowych to krzyżowa, kratownicowa rama, która łączy cztery pionowe nogi wieży z kątowników stalowych. Składa się z połączonych elementów stalowych (zazwyczaj kątowników stalowych lub prętów kratownicowych), tworzy wzór przypominający sieć, który równomiernie rozkłada obciążenia – w tym własny ciężar wieży, ciężar wyposażenia, wiatr, siły sejsmiczne i obciążenia lodem – na wszystkie cztery nogi. Ta struktura jest zintegrowana na całej wysokości wieży, uzupełniając zwężający się projekt wieży (szerszy u podstawy, węższy u góry), aby zwiększyć integralność strukturalną i stabilność. Konfiguracja kratownicowa równoważy wysoką wytrzymałość z lekką wydajnością, minimalizując zużycie materiału przy jednoczesnym maksymalizowaniu nośności i odporności na ekstremalne warunki środowiskowe. Ułatwia również przepływ powietrza, zmniejszając opór wiatru i dodatkowo poprawiając ogólną stabilność wieży.

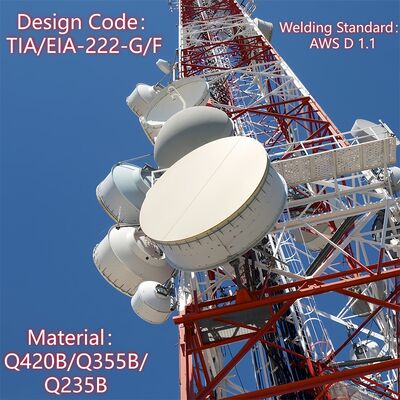

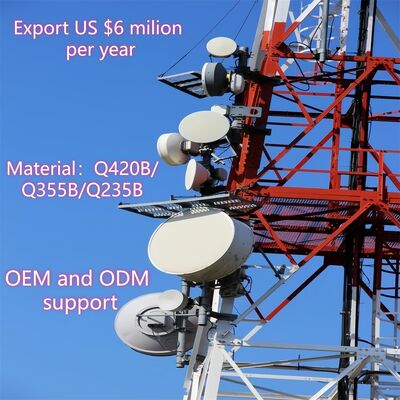

Jak zamontować antenę MW na 4-nożnej wieży z kątowników stalowych?​

Montaż anteny mikrofalowej (MW) na 4-nożnej wieży z kątowników stalowych odbywa się w sposób systematyczny i zgodny z przepisami bezpieczeństwa:

1. Przygotowanie przed instalacją: Sprawdzić nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny MW (w tym anteny, wspornika montażowego i powiązanego osprzętu). Sprawdzić, czy konstrukcja wieży jest zgodna z odpowiednimi normami (np. TIA/EIA-222-G/F) dotyczącymi montażu wyposażenia.
2. Instalacja wspornika: Zamontować dedykowane wsporniki antenowe/mikrofalowe (dostarczone z wieżą lub wykonane na zamówienie) w wyznaczonych punktach montażowych na korpusie wieży lub platformie wyposażenia. Wsporniki te są mocowane za pomocą śrub o wysokiej wytrzymałości (zgodnych z normą ISO 898 klasy 6.8/8.8), aby zapewnić pewne połączenie z konstrukcją kratownicową lub nogami wieży.
3. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny MW na docelową wysokość (zazwyczaj na górnych sekcjach wieży lub dedykowanej platformie wyposażenia). Upewnić się, że antena jest wyrównana z zamierzonym punktem komunikacji (dostosować azymut i elewację w razie potrzeby).
4. Mocowanie anteny: Zamocować antenę MW do zainstalowanych wsporników za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego za pomocą skalibrowanych narzędzi. Upewnić się, że antena jest wypoziomowana i stabilna, bez luzów i ruchów.
5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe anteny przez zintegrowane koryta kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do odpowiedniego wyposażenia (np. nadajników/odbiorników) u podstawy wieży lub na pośredniej platformie, zapewniając odpowiednią izolację i wodoodporność.
6. Kontrola końcowa: Przeprowadzić kontrolę wizualną, aby potwierdzić, że antena jest bezpiecznie zamontowana, wsporniki są nienaruszone, a kable są prawidłowo ułożone. Przetestować transmisję sygnału anteny, aby zweryfikować wyrównanie i funkcjonalność, przestrzegając przez cały czas protokołów bezpieczeństwa.

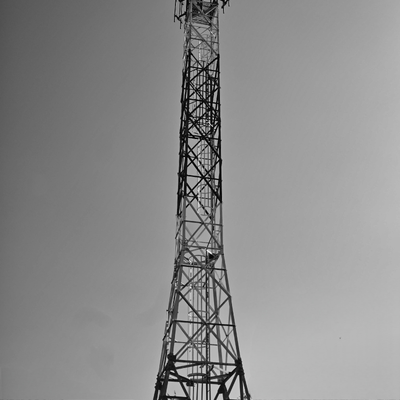

Jaka jest główna konstrukcja 4-nożnej wieży z kątowników stalowych?

Główna konstrukcja 4-nożnej wieży z kątowników stalowych to samonośna rama zaprojektowana pod kątem stabilności i nośności, składająca się z trzech podstawowych elementów:

• Cztery pionowe nogi z kątowników stalowych: Główne elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji kwadratowej podstawy. Nogi te przenoszą całkowity ciężar wieży (w tym wyposażenia i obciążeń środowiskowych) na fundament.
• Połączenia kratownicowe: Krzyżujące się elementy stalowe (kątowniki stalowe lub pręty kratownicowe), które łączą cztery nogi poziomo i po przekątnej. Ten system kratownicowy równomiernie rozkłada obciążenia na całą konstrukcję, zwiększa sztywność i odporność na siły boczne (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór kratownicowy wieży.
• Zwężający się projekt ramy: Wieża stopniowo zwęża się od podstawy do góry (szersza na dole, węższa na górze), optymalizując integralność strukturalną poprzez koncentrację materiału tam, gdzie obciążenia są największe (u podstawy) i zmniejszając opór wiatru na wyższych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy wyposażenia, drabiny wspinaczkowe i koryta kablowe) są zintegrowane z główną ramą, aby wspierać praktyczną funkcjonalność, ale cztery pionowe nogi i połączenia kratownicowe stanowią kręgosłup konstrukcyjny wieży.

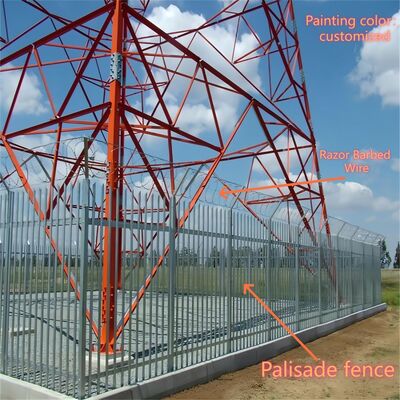

Platforma, drabina 4-nożnej wieży z kątowników stalowych

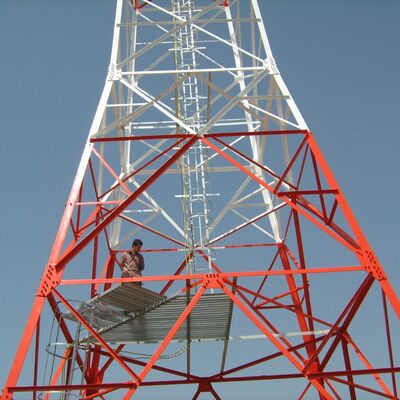

A. Platforma

• Cel: Służy jako podwyższona, stabilna przestrzeń robocza do instalacji, konserwacji lub inspekcji wyposażenia (np. anten MW, anten 5G, urządzeń nadzoru) i elementów wieży. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas wspinaczki.
• Cechy konstrukcyjne: Zazwyczaj wykonana z ocynkowanej stali (zgodnej z ASTM A123/ISO 1461 pod kątem odporności na korozję) i zintegrowana z konstrukcją kratownicową wieży na określonych wysokościach. Platformy mogą być wyposażone w balustrady bezpieczeństwa, powierzchnie antypoślizgowe i włazy dostępu, aby zapewnić bezpieczeństwo pracowników. Są zaprojektowane tak, aby wytrzymać ciężar pracowników, narzędzi i wyposażenia, zgodnie z ogólną nośnością wieży.
• Personalizacja: Może być dodawana na wielu wysokościach w zależności od potrzeb projektu (np. w pobliżu punktów montażu anten lub w połowie wysokości wieży do konserwacji).

B. Drabina

• Cel: Dedykowany system dostępu bezpieczeństwa, który umożliwia pracownikom wspinanie się po wieży, aby dotrzeć do platform, wyposażenia lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana z ocynkowanej stali dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z normami bezpieczeństwa branżowymi) dla wygodnego wspinania. Kluczowe cechy bezpieczeństwa obejmują poręcze, systemy zabezpieczające przed upadkiem (np. prowadnice linowe dla uprzęży) i czasami osłony klatkowe zapobiegające upadkom. Drabina jest przymocowana pionowo do nóg wieży lub kratownicy, zapewniając bezpieczną i stabilną ścieżkę.
• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i normami branżowymi (np. TIA/EIA-222-G/F), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do wyposażenia i elementów na dużych wysokościach, wspierając bieżącą eksploatację i konserwację.

​

Testowanie galwanizowanej wieży z kątowników stalowych

Galwanizacja jest kluczowym zabiegiem powierzchniowym dla 4-nożnych wież kratownicowych z kątowników stalowych, zapewniającym długoterminową odporność na korozję, aby wytrzymać trudne warunki zewnętrzne i przedłużyć żywotność wieży o ponad 20 lat. Poniżej znajduje się uproszczony przegląd jej testowania galwanizacji:

1. Główne cele testowania

• Zapewnić wystarczającą grubość powłoki dla trwałej ochrony antykorozyjnej.
• Zweryfikować jednorodność powłoki cynkowej i silną przyczepność (zapobiegać łuszczeniu się/odpryskiwaniu).
• Sprawdzić brak krytycznych wad (np. goła stal, pęknięcia, wżery).
• Zgodność z normami międzynarodowymi (ASTM A123, ISO 1461).

2. Kluczowe metody testowania (przeprowadzane po fabryce i po instalacji)

• Grubość powłoki: Używać magnetycznych mierników grubości (bezdestrukcyjnych) lub mikrometrów (tylko destrukcyjnych próbek); minimum 85–120 µm (grubsza dla trudnych warunków).
• Przyczepność: Test zginania (180°), test młotkowy lub test nacięć nożem – niedopuszczalne jest odrywanie się powłoki.
• Kontrola wizualna: Sprawdzić obecność gołej stali, pęknięć, nierównomiernego osadzania się cynku lub zanieczyszczeń; dopuszczalne są drobne nierówności, jeśli nie wpływają na działanie.
• Odporność na korozję: Test w komorze solnej (ASTM B117/ISO 9227) przez 100–500 godzin (odporność na rdzę czerwoną); opcjonalne długoterminowe narażenie w terenie.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia czystości cynku ≥98% i wykrycia zanieczyszczeń.

3. Normy zgodności

Przestrzegać norm ASTM (A123, B117, A572), ISO (1461, 9227, 898), kodów projektowych wież (TIA/EIA-222-G/F) i lokalnych przepisów.

4. Kontrole punktowe po instalacji

• Ponownie zmierzyć grubość w krytycznych połączeniach.
• Sprawdzić pod kątem uszkodzeń (zadrapania, wgniecenia) i w razie potrzeby dokonać poprawek farbą bogatą w cynk.
• Zweryfikować integralność powłoki w otworach na śruby i obszarach o dużym zużyciu.

Testowanie to zapewnia niezawodność powłoki galwanizowanej, wspierając wydajność wieży w zastosowaniach infrastrukturalnych.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Pakowanie i wysyłka

Certyfikaty

​Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nożna, a jej materiałem jest rura stalowa lub kątownik stalowy. Jeśli chodzi o połączenie, wieża rurowa jest łączona za pomocą kołnierzy, a wieża z kątowników stalowych za pomocą nakrętek i śrub. 
Cechy: 
1. Mały współczynnik obciążenia wiatrem, silna odporność na wiatr. 
2. Oszczędność zasobów gruntowych, dogodna lokalizacja. 
Wygodny transport i instalacja. 

Wieża rurowa stalowa
Wieża rurowa odnosi się do samonośnej stalowej konstrukcji wysokiego podnoszenia z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży jest w kształcie trójkąta, co jest stalową konstrukcją wysokiego podnoszenia, różniącą się od kątowników stalowych.

Wieża monopolska

Wieża monopolska, jest powszechnie stosowanym typem, o pięknym wyglądzie, zajmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i adoptowana przez większość budów. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest łączony za pomocą śrub o wysokiej wytrzymałości lub nakładania (połączenie wsuwane). Ma cechy łatwej instalacji i może dostosować się do różnych skomplikowanych terenów.

Wieża odciągowa 
Wieża odciągowa ma nowatorski wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych lin odciągowych. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otoczenia i odgrywający ważną rolę w wielu dziedzinach. Jej konstrukcja kładzie nacisk na harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zazwyczaj skoordynowany z otoczeniem. Wieże obserwacyjne składają się zazwyczaj z korpusów wież, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Kamuflowana wieża drzewiasta
Kamuflowana wieża drzewiasta to również rodzaj sztucznego drzewa, wieży bionicznej, na podstawie przypominającej prawdziwą, plus skrupulatny projekt, po umieszczeniu wśród prawdziwych drzew na obszarze widokowym, w parku i na placu, będzie częścią natury. 
Cechy: 
1. Wykwintna struktura i wspaniały wygląd. 
2. Silna stabilność strukturalna i długa żywotność. 
3. Małe pokrycie powierzchni i duży efekt ekonomiczny.
