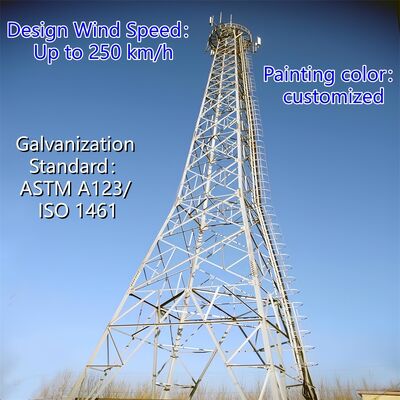

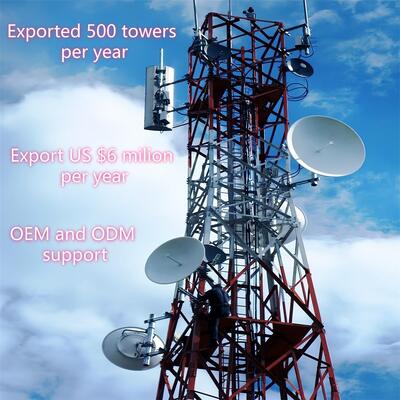

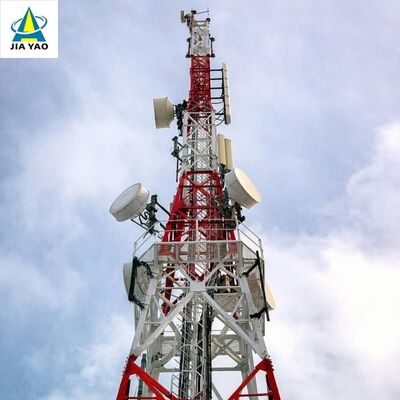

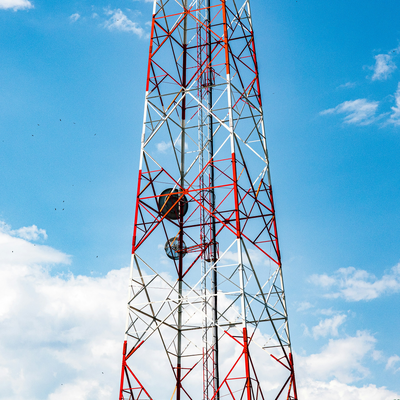

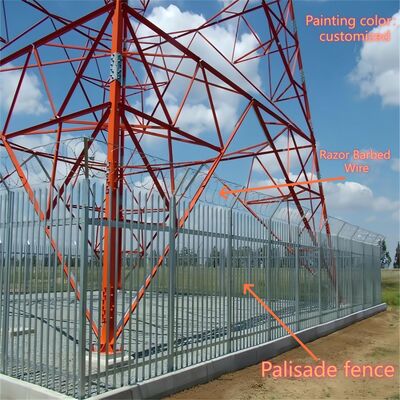

Kątowa stalowa wieża komunikacyjna klasy sejsmicznej z 4 nogami Standardowy maszt kratowy ANSI/TIA-222 do instalacji anteny radiowej TV

Wieża komunikacyjna z kątowników stalowych, 4-nożna, klasy sejsmicznej 4, zgodna z normą ANSI/TIA-222, maszt kratownicowy do instalacji anten radiowych i telewizyjnych

4-nożna wieża kratownicowa z kątowników stalowych to wolnostojąca, wysokowytrzymała stalowa konstrukcja przeznaczona do wsparcia krytycznej infrastruktury. Charakteryzuje się kwadratową podstawą z czterema nogami i połączeniami kratownicowymi, stanowi niezawodne wsparcie dla komunikacji, przesyłu energii i innych zastosowań przemysłowych na całym świecie. W przeciwieństwie do wież odciągowych, które polegają na zewnętrznych linach stabilizujących, ta samonośna konstrukcja stoi niezależnie, co czyni ją adaptowalną do różnorodnych środowisk, od obszarów miejskich po odległe regiony.

Jako kamień węgielny nowoczesnej infrastruktury, 4-nożna wieża kratownicowa z kątowników stalowych łączy trwałość, wszechstronność i praktyczność, aby sprostać rosnącym wymaganiom sektorów komunikacji, energetyki i nadzoru. Jej dojrzała konstrukcja i niezawodne działanie sprawiają, że jest preferowanym wyborem dla projektów na całym świecie.

Opis produktu

Szczegóły dotyczące opakowania:Wieża telekomunikacyjna zostanie spakowana w ocynkowane taśmy zgodnie z wymaganiami klienta.

Dostawa:Wysyłka w ciągu 20 dni od płatności z portu w Tianjin

Elementy wieży: Jedna wieża stalowa jest podzielona na kilka pakietów.

Śruby: Worek Pacrum.lon lub stalowy

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitoringu, obserwacji i bezpieczeństwa. Poniżej znajdują się szczegółowe informacje o produkcie:

Jaka jest struktura kratownicowa 4-nożnej wieży z kątowników stalowych?

Struktura kratownicowa 4-nożnej wieży z kątowników stalowych to krzyżująca się, kratownicowa rama, która łączy cztery pionowe nogi wieży wykonane z kątowników stalowych. Składa się z połączonych ze sobą elementów stalowych (zazwyczaj kątowników stalowych lub prętów kratownicowych), tworząc wzór przypominający sieć, który równomiernie rozkłada obciążenia – w tym własny ciężar wieży, ciężar wyposażenia, wiatr, siły sejsmiczne i obciążenia lodem – na wszystkie cztery nogi. Ta struktura jest zintegrowana na całej wysokości wieży, uzupełniając zwężający się projekt wieży (szerszy u podstawy, węższy u góry), aby zwiększyć integralność strukturalną i stabilność. Konfiguracja kratownicowa równoważy wysoką wytrzymałość z niską wagą, minimalizując zużycie materiału przy jednoczesnym maksymalizowaniu nośności i odporności na ekstremalne warunki środowiskowe. Ułatwia również przepływ powietrza, zmniejszając opór wiatru i dodatkowo poprawiając ogólną stabilność wieży.

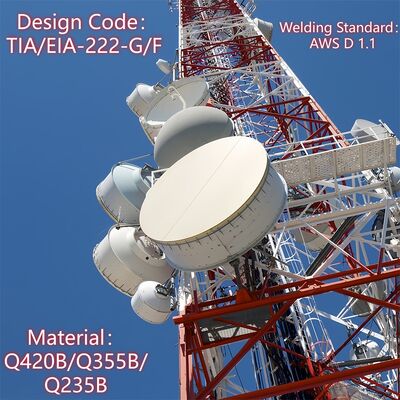

Jak zamontować antenę MW na 4-nożnej wieży z kątowników stalowych?​

Montaż anteny mikrofalowej (MW) na 4-nożnej wieży z kątowników stalowych odbywa się w sposób systematyczny i zgodny z przepisami bezpieczeństwa:

1. Przygotowanie przed instalacją: Sprawdzić nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny MW (w tym anteny, wspornika montażowego i powiązanego osprzętu). Sprawdzić, czy konstrukcja wieży jest zgodna z odpowiednimi normami (np. TIA/EIA-222-G/F) dotyczącymi montażu wyposażenia.
2. Instalacja wspornika: Zamontować dedykowane wsporniki antenowe/mikrofalowe (dostarczone z wieżą lub wykonane na zamówienie) w wyznaczonych punktach montażowych na korpusie wieży lub platformie wyposażenia. Wsporniki te są mocowane za pomocą śrub o wysokiej wytrzymałości (zgodnych z normą ISO 898 klasy 6.8/8.8), aby zapewnić solidne połączenie z konstrukcją kratownicową lub nogami wieży.
3. Podnoszenie i pozycjonowanie anteny: Używać dźwigów lub specjalistycznego sprzętu podnoszącego do podniesienia anteny MW na docelową wysokość (zazwyczaj na górnych sekcjach wieży lub dedykowanej platformie wyposażenia). Upewnić się, że antena jest wyrównana z zamierzonym kierunkiem komunikacji punkt-punkt (w razie potrzeby dostosować azymut i elewację).
4. Mocowanie anteny: Zamocować antenę MW do zainstalowanych wcześniej wsporników za pomocą kompatybilnych elementów mocujących, dokręcając śruby z określoną siłą momentu obrotowego za pomocą skalibrowanych narzędzi. Upewnić się, że antena jest wypoziomowana i stabilna, bez luzów i ruchów.
5. Prowadzenie i integracja kabli: Poprowadzić kable sygnałowe anteny przez zintegrowane koryta kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłączyć kable do odpowiedniego wyposażenia (np. nadajników/odbiorników) u podstawy wieży lub na pośredniej platformie, zapewniając odpowiednią izolację i wodoodporność.
6. Kontrola końcowa: Przeprowadzić kontrolę wizualną, aby potwierdzić, że antena jest bezpiecznie zamontowana, wsporniki są nienaruszone, a kable są prawidłowo ułożone. Przetestować transmisję sygnału anteny, aby zweryfikować wyrównanie i funkcjonalność, przestrzegając przez cały czas protokołów bezpieczeństwa.

Jaka jest główna konstrukcja 4-nożnej wieży z kątowników stalowych?

Główna konstrukcja 4-nożnej wieży z kątowników stalowych to samonośna rama zaprojektowana z myślą o stabilności i nośności, składająca się z trzech podstawowych elementów:

• Cztery pionowe nogi z kątowników stalowych: Podstawowe elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji kwadratowej podstawy. Nogi te przenoszą całkowity ciężar wieży (w tym wyposażenia i obciążeń środowiskowych) na fundament.
• Połączenia kratownicowe: Krzyżujące się elementy stalowe (kątowniki stalowe lub pręty kratownicowe), które łączą cztery nogi poziomo i po przekątnej. Ten system kratownicowy równomiernie rozkłada obciążenia na całą konstrukcję, zwiększa sztywność i odporność na siły boczne (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór kratownicowy wieży.
• Zwężający się projekt ramy: Wieża stopniowo zwęża się od podstawy do góry (szersza na dole, węższa na górze), optymalizując integralność strukturalną poprzez koncentrację materiału tam, gdzie obciążenia są największe (u podstawy) i zmniejszając opór wiatru na wyższych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy wyposażenia, drabiny wspinaczkowe i koryta kablowe) są zintegrowane z główną ramą, aby wspierać praktyczne funkcje, ale cztery pionowe nogi i połączenia kratownicowe stanowią kręgosłup konstrukcyjny wieży.

Platforma, drabina 4-nożnej wieży z kątowników stalowych

A. Platforma

• Cel: Służy jako podwyższona, stabilna przestrzeń robocza do instalacji, konserwacji lub inspekcji wyposażenia (np. anten MW, anten 5G, urządzeń nadzoru) i elementów wieży. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas wspinaczki.
• Cechy konstrukcyjne: Zazwyczaj wykonana z ocynkowanej stali (zgodnej z ASTM A123/ISO 1461 pod kątem odporności na korozję) i zintegrowana z konstrukcją kratownicową wieży na określonych wysokościach. Platformy mogą być wyposażone w balustrady bezpieczeństwa, powierzchnie antypoślizgowe i włazy dostępu, aby zapewnić bezpieczeństwo pracowników. Są zaprojektowane tak, aby wytrzymać ciężar pracowników, narzędzi i wyposażenia, zgodnie z ogólną nośnością wieży.
• Personalizacja: Może być dodawana na wielu wysokościach w zależności od potrzeb projektu (np. w pobliżu punktów montażu anten lub w połowie wysokości wieży do konserwacji).

B. Drabina

• Cel: Dedykowany system bezpiecznego dostępu, który umożliwia pracownikom wspinanie się po wieży, aby dotrzeć do platform, wyposażenia lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana z ocynkowanej stali dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z branżowymi normami bezpieczeństwa) dla wygodnego wspinania. Kluczowe cechy bezpieczeństwa obejmują poręcze, systemy zabezpieczające przed upadkiem (np. prowadnice linowe dla szelek) i czasami osłony klatkowe zapobiegające upadkom. Drabina jest przymocowana pionowo do nóg wieży lub kratownicy, zapewniając bezpieczną i stabilną ścieżkę.
• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i normami branżowymi (np. TIA/EIA-222-G/F), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do wyposażenia i komponentów na dużych wysokościach, wspierając bieżącą eksploatację i konserwację.

​

Testowanie galwanizacji wieży z kątowników stalowych

Galwanizacja jest kluczowym zabiegiem powierzchniowym dla 4-nożnych wież kratownicowych z kątowników stalowych, zapewniającym długoterminową odporność na korozję, aby wytrzymać trudne warunki zewnętrzne i przedłużyć żywotność wieży o ponad 20 lat. Poniżej znajduje się uproszczony przegląd jej testowania galwanizacji:

1. Główne cele testowania

• Zapewnić wystarczającą grubość powłoki dla trwałej ochrony antykorozyjnej.
• Zweryfikować jednorodność powłoki cynkowej i silną przyczepność (zapobiegać łuszczeniu się/odpryskiwaniu).
• Sprawdzić brak krytycznych wad (np. goła stal, pęknięcia, wżery).
• Zgodność z normami międzynarodowymi (ASTM A123, ISO 1461).

2. Kluczowe metody testowania (przeprowadzane po fabryce i po instalacji)

• Grubość powłoki: Używać magnetycznych mierników grubości (bezdestrukcyjnych) lub mikrometrów (tylko próbki destrukcyjne); minimum 85–120 µm (grubsza dla trudnych warunków).
• Przyczepność: Test zginania (180°), test młotkowy lub test nacinania krzyżowego nożem – niedopuszczalne jest odrywanie powłoki.
• Kontrola wizualna: Sprawdzić obecność gołej stali, pęknięć, nierównomiernego osadzania się cynku lub zanieczyszczeń; drobne nierówności są dopuszczalne, jeśli nie wpływają na działanie.
• Odporność na korozję: Test mgły solnej (ASTM B117/ISO 9227) przez 100–500 godzin (odporność na rdzę czerwoną); opcjonalne długoterminowe narażenie w terenie.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia czystości cynku ≥98% i wykrycia zanieczyszczeń.

3. Normy zgodności

Przestrzegać norm ASTM (A123, B117, A572), ISO (1461, 9227, 898), kodów projektowych wież (TIA/EIA-222-G/F) i lokalnych przepisów.

4. Kontrole punktowe po instalacji

• Ponownie zmierzyć grubość w krytycznych połączeniach.
• Sprawdzić pod kątem uszkodzeń (zadrapania, wgniecenia) i w razie potrzeby dokonać poprawek farbą bogatą w cynk.
• Zweryfikować integralność powłoki w otworach na śruby i obszarach o dużym zużyciu.

Testowanie to zapewnia niezawodność powłoki galwanicznej, wspierając działanie wieży w zastosowaniach infrastrukturalnych.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Opakowanie i wysyłka

Certyfikaty

​Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Niestandardowe typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nożna, a jej materiałem jest rura stalowa lub kątownik stalowy. Jeśli chodzi o połączenie, wieża rurowa jest łączona za pomocą kołnierza, a wieża z kątowników stalowych za pomocą nakrętek i śrub. 
Cechy: 
1. Mały współczynnik obciążenia wiatrem, silna odporność na wiatr. 
2. Oszczędność zasobów gruntowych, dogodna lokalizacja. 
Wygodny transport i instalacja. 

Wieża z rur stalowych
Wieża rurowa odnosi się do samonośnej stalowej konstrukcji wysokiego podnoszenia z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży ma kształt trójkąta, co jest stalową konstrukcją wysokiego podnoszenia, różniącą się od kątowników stalowych.

Wieża monopolska

Wieża monopolska, jest powszechnie stosowanym typem, o pięknym wyglądzie, zajmująca niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i jest adoptowana przez większość budów. Korpus wieży przyjmuje bardziej rozsądną sekcję, która jest łączona za pomocą śrub o wysokiej wytrzymałości lub nakładania (połączenie wsuwane). Ma cechy łatwej instalacji i może dostosować się do różnych skomplikowanych terenów.

Wieża odciągowa 
Wieża odciągowa ma nowy wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych lin odciągowych. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otoczenia i odgrywający ważną rolę w wielu dziedzinach. Jej konstrukcja kładzie nacisk na harmonię i jedność z naturalnym środowiskiem, a styl architektoniczny jest zazwyczaj skoordynowany z otoczeniem. Wieże obserwacyjne składają się zazwyczaj z korpusów wież, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Zamaskowana wieża drzewiasta
Zamaskowana wieża drzewiasta to również rodzaj sztucznego drzewa, wieży bionicznej, która u podstawy przypomina prawdziwe drzewo, a dzięki starannemu projektowi, umieszczona wśród prawdziwych drzew w obszarze widokowym, parku i placu, będzie częścią natury. 
Cechy: 
1. Wykwintna struktura i wspaniały wygląd. 
2. Silna stabilność strukturalna i długa żywotność. 
3. Małe zajęcie terenu i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i 55 innych krajów.
Specjalizujemy się w projektowaniu i produkcji wież z kątowników stalowych, wież rurowych, wież monolitycznych, wież sosnowych, wież odciągowych i wież obserwacyjnych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, galwanizację i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​

Jeśli potrzebujesz, zapraszamy Cię 24 godziny na dobę!
