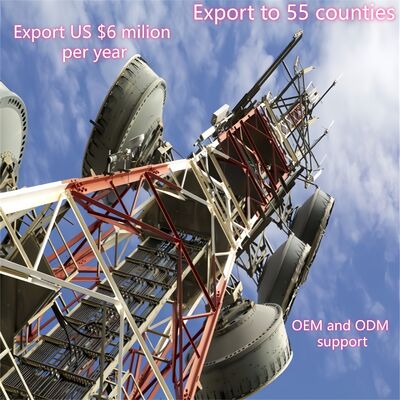

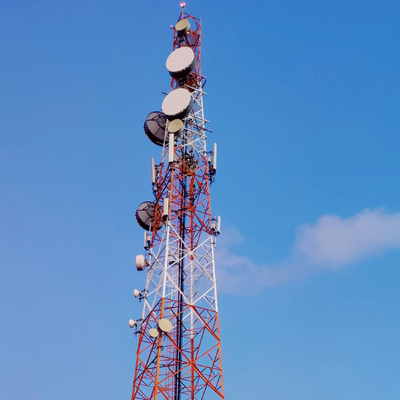

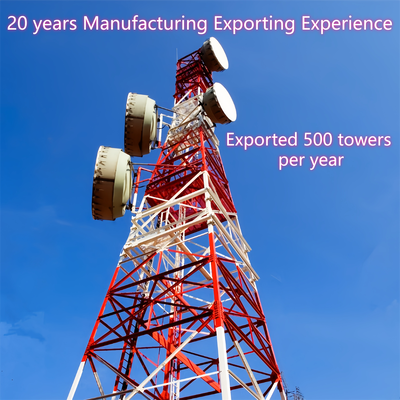

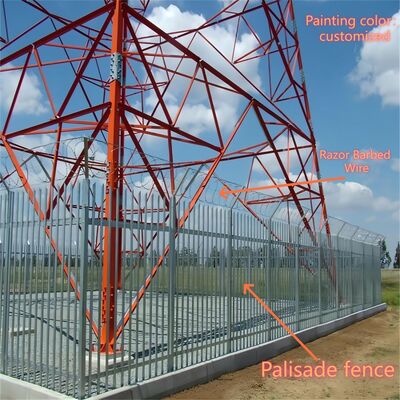

42M Q355 Stalowa wieża kątowa z 4 nogami, odporna na lód, do transmisji sygnału alpejskiego

Wieżę stalową kątową 4-nogową 42M Q355 odporną na oblodzenie do transmisji sygnału alpejskiego

4-nogowa wieża kratownicowa z kątownika stalowego to wolnostojąca, wysokowytrzymała stalowa konstrukcja przeznaczona do wsparcia krytycznej infrastruktury. Charakteryzuje się czterema nogami o kwadratowej podstawie i krzyżowymi połączeniami kratownicowymi, stanowi niezawodny kręgosłup dla komunikacji, przesyłu energii i innych zastosowań przemysłowych na całym świecie. W przeciwieństwie do wież odciągowych, które polegają na zewnętrznych linach dla stabilności, ta samonośna konstrukcja stoi niezależnie, co czyni ją adaptowalną do różnorodnych środowisk, od obszarów miejskich po odległe regiony.

Jako kamień węgielny nowoczesnej infrastruktury, 4-nogowa wieża kratownicowa z kątownika stalowego łączy trwałość, wszechstronność i praktyczność, aby sprostać rosnącym wymaganiom sektorów komunikacji, energetyki i nadzoru. Jej dojrzała konstrukcja i niezawodne działanie sprawiają, że jest preferowanym wyborem dla projektów na całym świecie.

Opis produktu

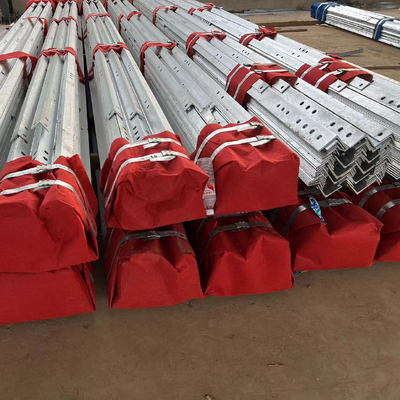

Szczegóły pakowania: Wieża telekomunikacyjna będzie wiązana taśmą ocynkowaną zgodnie z wymaganiami klienta.

Dostawa:Wysyłka w ciągu 20 dni po zapłacie z portu Tianjin

Elementy wieży: Jedna wieża stalowa jest podzielona na kilka wiązek.

Śruby: Torba Pacrum.lon lub stal

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitorowania, obserwacji i bezpieczeństwa. Poniżej znajdują się szczegółowe informacje o produkcie:

Jaka jest struktura kratownicowa 4-nogowej wieży z kątownika stalowego?

Struktura kratownicowa 4-nogowej wieży z kątownika stalowego to krzyżowa, kratownicowa rama, która łączy cztery pionowe nogi wieży z kątownika stalowego. Składa się z połączonych elementów stalowych (zazwyczaj kątowników stalowych lub prętów kratownicowych), tworzy wzór przypominający sieć, który równomiernie rozkłada obciążenia – w tym własny ciężar wieży, ciężar sprzętu, wiatr, siły sejsmiczne i obciążenia lodem – na wszystkie cztery nogi. Ta struktura jest zintegrowana na całej wysokości wieży, uzupełniając zwężający się projekt wieży (szerszy u podstawy, węższy u góry), aby zwiększyć integralność strukturalną i stabilność. Konfiguracja kratownicowa równoważy wysoką wytrzymałość z lekką wydajnością, minimalizując zużycie materiału, jednocześnie maksymalizując nośność i odporność na ekstremalne warunki środowiskowe. Ułatwia również przepływ powietrza, zmniejszając opór wiatru i dalej poprawiając ogólną stabilność wieży.

Jak zamontować antenę MW na 4-nogowej wieży z kątownika stalowego?​

Montaż anteny mikrofalowej (MW) na 4-nogowej wieży z kątownika stalowego odbywa się w systematycznym procesie zgodnym z zasadami bezpieczeństwa:

1. Przygotowanie przed instalacją: Zweryfikuj nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny MW (w tym anteny, wspornika montażowego i powiązanego osprzętu). Sprawdź, czy konstrukcja wieży jest zgodna z odpowiednimi normami (np. TIA/EIA-222-G/F) dotyczącymi montażu sprzętu.
2. Instalacja wspornika: Zamontuj dedykowane wsporniki antenowe/mikrofalowe (dostarczone z wieżą lub wykonane na zamówienie) w wyznaczonych punktach montażowych na korpusie wieży lub platformie sprzętowej. Wsporniki te są mocowane za pomocą śrub o wysokiej wytrzymałości (zgodnych z normą ISO 898 klasy 6.8/8.8), aby zapewnić solidne połączenie z konstrukcją kratownicową lub nogami wieży.
3. Podnoszenie i pozycjonowanie anteny: Użyj dźwigów lub specjalistycznego sprzętu podnoszącego, aby podnieść antenę MW na docelową wysokość (zazwyczaj na górnych sekcjach wieży lub dedykowanej platformie sprzętowej). Upewnij się, że antena jest wyrównana z zamierzonym punktem komunikacji (w razie potrzeby dostosuj azymut i elewację).
4. Mocowanie anteny: Zamocuj antenę MW do zainstalowanych wsporników za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego za pomocą skalibrowanych narzędzi. Upewnij się, że antena jest wypoziomowana i stabilna, bez luzów i ruchów.
5. Routing i integracja kabli: Poprowadź kable sygnałowe anteny przez zintegrowane koryta kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłącz kable do odpowiedniego sprzętu (np. nadajników/odbiorników) u podstawy wieży lub na pośredniej platformie, zapewniając odpowiednią izolację i wodoodporność.
6. Kontrola końcowa: Przeprowadź kontrolę wizualną, aby potwierdzić, że antena jest bezpiecznie zamontowana, wsporniki są nienaruszone, a kable są prawidłowo ułożone. Przetestuj transmisję sygnału anteny, aby zweryfikować wyrównanie i funkcjonalność, przestrzegając przez cały czas protokołów bezpieczeństwa.

Jaka jest główna konstrukcja 4-nogowej wieży z kątownika stalowego?

Główna konstrukcja 4-nogowej wieży z kątownika stalowego to samonośna rama zaprojektowana z myślą o stabilności i nośności, składająca się z trzech podstawowych elementów:

• Cztery pionowe nogi z kątownika stalowego: Główne elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji kwadratowej podstawy. Nogi te przenoszą całkowity ciężar wieży (w tym sprzętu i obciążeń środowiskowych) na fundament.
• Połączenia kratownicowe: Krzyżujące się elementy stalowe (kątowniki stalowe lub pręty kratownicowe), które łączą cztery nogi poziomo i po przekątnej. Ten system kratownicowy równomiernie rozkłada obciążenia na całą konstrukcję, zwiększa sztywność i odporność na siły boczne (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór kratownicowy wieży.
• Zwężający się projekt ramy: Wieża stopniowo zwęża się od podstawy do góry (szersza na dole, węższa na górze), optymalizując integralność strukturalną poprzez koncentrację materiału tam, gdzie obciążenia są największe (u podstawy) i zmniejszając opór wiatru na wyższych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy sprzętowe, drabiny, koryta kablowe) są zintegrowane z główną ramą, aby wspierać praktyczną funkcjonalność, ale cztery pionowe nogi i połączenia kratownicowe stanowią kręgosłup konstrukcyjny wieży.

Platforma, drabina 4-nogowej wieży z kątownika stalowego

A. Platforma

• Cel: Służy jako podwyższona, stabilna przestrzeń robocza do instalacji, konserwacji lub inspekcji sprzętu (np. anten MW, anten 5G, urządzeń nadzoru) i elementów wieży. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas wspinaczki.
• Cechy konstrukcyjne: Zazwyczaj wykonana ze stali ocynkowanej (zgodnej z ASTM A123/ISO 1461 dla odporności na korozję) i zintegrowana z konstrukcją kratownicową wieży na określonych wysokościach. Platformy mogą być wyposażone w balustrady bezpieczeństwa, powierzchnie antypoślizgowe i włazy dostępu, aby zapewnić bezpieczeństwo pracowników. Są zaprojektowane tak, aby wytrzymać ciężar pracowników, narzędzi i sprzętu, zgodnie z ogólną nośnością wieży.
• Personalizacja: Można dodawać na wielu wysokościach w zależności od potrzeb projektu (np. w pobliżu punktów montażu anten lub w połowie wysokości wieży do konserwacji).

B. Drabina

• Cel: Dedykowany system bezpiecznego dostępu, który pozwala pracownikom wspinać się po wieży, aby dotrzeć do platform, sprzętu lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana ze stali ocynkowanej dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z branżowymi normami bezpieczeństwa) dla wygodnego wspinania. Kluczowe cechy bezpieczeństwa obejmują poręcze, systemy zabezpieczające przed upadkiem (np. prowadnice linowe dla uprzęży), a czasami osłony klatkowe zapobiegające upadkom. Drabina jest przymocowana pionowo do nóg wieży lub kratownicy, zapewniając bezpieczną i stabilną ścieżkę.

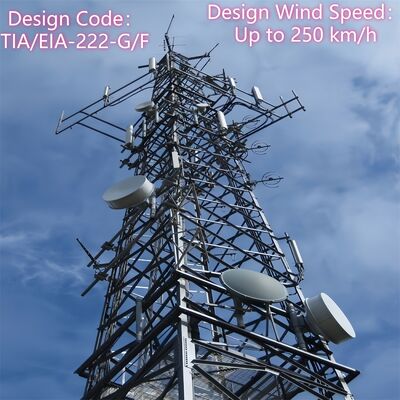

• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i normami branżowymi (np. TIA/EIA-222-G/F), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do sprzętu i komponentów na dużych wysokościach, wspierając bieżącą eksploatację i konserwację.

​

Testowanie galwanizowanej wieży z kątownika stalowego

Galwanizacja jest kluczową obróbką powierzchniową dla 4-nogowych wież kratownicowych z kątownika stalowego, zapewniającą długoterminową odporność na korozję, aby wytrzymać trudne warunki zewnętrzne i przedłużyć żywotność wieży o ponad 20 lat. Poniżej znajduje się uproszczony przegląd jej testowania galwanizacji:

1. Główne cele testowania

• Zapewnić wystarczającą grubość powłoki dla trwałej ochrony antykorozyjnej.
• Zweryfikować jednorodność powłoki cynkowej i silną przyczepność (zapobiegać łuszczeniu się/odpryskiwaniu).
• Sprawdzić brak krytycznych wad (np. goła stal, pęknięcia, wżery).
• Zgodność z normami międzynarodowymi (ASTM A123, ISO 1461).

2. Kluczowe metody testowania (przeprowadzane po fabryce i po instalacji)

• Grubość powłoki: Użyj magnetycznych mierników grubości (bezdestrukcyjnych) lub mikrometrów (tylko próbki destrukcyjne); minimum 85–120 µm (grubsza dla trudnych warunków).
• Przyczepność: Próba zginania (180°), próba młotkiem lub próba nacinania krzyżowego nożem – niedopuszczalne jest odrywanie powłoki.
• Kontrola wizualna: Sprawdzić obecność gołej stali, pęknięć, nierównomiernego osadzania się cynku lub zanieczyszczeń; drobne nierówności są dopuszczalne, jeśli nie wpływają na działanie.
• Odporność na korozję: Próba w komorze solnej (ASTM B117/ISO 9227) przez 100–500 godzin (odporność na rdzę czerwoną); opcjonalne długoterminowe badania terenowe.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia czystości cynku ≥98% i wykrycia zanieczyszczeń.

3. Normy zgodności

Przestrzegać norm ASTM (A123, B117, A572), ISO (1461, 9227, 898), kodów projektowych wież (TIA/EIA-222-G/F) i lokalnych przepisów.

4. Kontrole punktowe po instalacji

• Ponownie zmierzyć grubość w krytycznych połączeniach.
• Sprawdzić uszkodzenia (zadrapania, wgniecenia) i w razie potrzeby dokonać poprawek farbą bogatą w cynk.
• Zweryfikować integralność powłoki w otworach na śruby i obszarach o dużym zużyciu.

Testowanie to zapewnia niezawodność powłoki galwanicznej, wspierając wydajność wieży w zastosowaniach infrastrukturalnych.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Pakowanie i wysyłka

Certyfikaty

​Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nogowa, a jej materiałem jest rura stalowa lub kątownik stalowy. Jeśli chodzi o połączenie, wieża rurowa jest łączona za pomocą kołnierza, a wieża z kątownika stalowego za pomocą nakrętek i śrub. 
Cechy: 
1. Mały współczynnik obciążenia wiatrem, silna odporność na wiatr. 
2. Oszczędność zasobów gruntowych, dogodna lokalizacja. 
Wygodny transport i instalacja. 

Wieża z rur stalowych
Wieża rurowa odnosi się do samonośnej stalowej konstrukcji wysokiego podnoszenia z kolumną wieży wykonaną z rur stalowych i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to to, że trzy kolumny wieży rurowej są wykonane z rur stalowych, a sekcja korpusu wieży ma kształt trójkąta, co jest stalową konstrukcją wysokiego podnoszenia, różniącą się od kątownika stalowego.

Wieża monopolska

Wieża monopolska, jest powszechnie stosowanym typem, o pięknym wyglądzie, zajmującym niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalna i przyjęta przez większość budów. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest łączony za pomocą śrub o wysokiej wytrzymałości lub nakładania (połączenie wsuwane). Charakteryzuje się łatwością instalacji i może być dostosowana do różnych skomplikowanych terenów.

Wieża odciągowa 
Wieża odciągowa ma nowatorski wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych lin odciągowych. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla szerokich obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otoczenia i odgrywający ważną rolę w wielu dziedzinach. Jej projekt kładzie nacisk na harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zazwyczaj skoordynowany z otoczeniem. Wieże obserwacyjne składają się zazwyczaj z korpusu wieży, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Maskowana wieża drzewiasta
Maskowana wieża drzewiasta to również rodzaj sztucznych drzew, wieża bioniczna, na podstawie przypominająca prawdziwą, plus skrupulatny projekt, po umieszczeniu wśród prawdziwych drzew na terenie widokowym, w parku i na placu, będzie częścią natury. 
Cechy: 
1. Wykwintna struktura i wspaniały wygląd. 
2. Silna stabilność strukturalna i długa żywotność. 
3. Małe pokrycie powierzchni i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i innych 55 różnych krajów.
Specjalizujemy się w projektowaniu i produkcji wież z kątownika stalowego, wież rurowych, wież monolitycznych, wież sosnowych, wież odciągowych i wież obserwacyjnych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, galwanizację i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​

Jeśli potrzebujesz, zapraszamy Cię 24 godziny na dobę!
