Wieloplatformowa wieża stalowa z czterema nogami i czterema nogami o dużym obciążeniu dla węzła kolei dużych prędkości

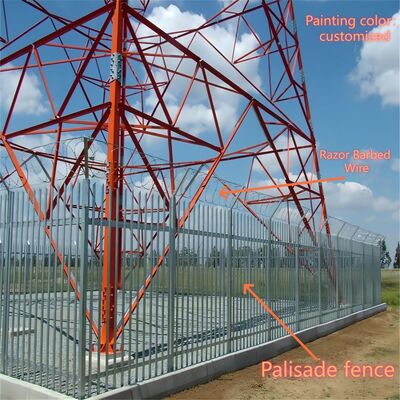

45M Wieloplatformowa Wieża z Kątowników Stalowych 4-nogowa o Dużej Nośności dla Węzła Kolei Dużych Prędkości

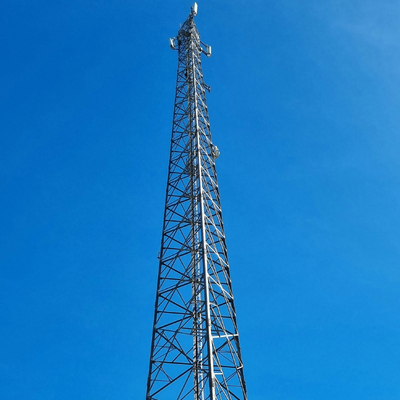

4-nogowa wieża kratownicowa z kątowników stalowych to wolnostojąca, wysokowytrzymała konstrukcja stalowa przeznaczona do wsparcia krytycznej infrastruktury. Charakteryzuje się czworokątną podstawą z czterema nogami i krzyżowymi połączeniami kratownicowymi, stanowi niezawodne wsparcie dla telekomunikacji, przesyłu energii i innych zastosowań przemysłowych na całym świecie. W przeciwieństwie do wież odciągowych, które polegają na zewnętrznych linach stabilizujących, ta samonośna konstrukcja stoi niezależnie, co czyni ją adaptowalną do różnorodnych środowisk, od obszarów miejskich po odległe regiony.

Jako kamień węgielny nowoczesnej infrastruktury, 4-nogowa wieża kratownicowa z kątowników stalowych łączy trwałość, wszechstronność i praktyczność, aby sprostać rosnącym wymaganiom sektorów telekomunikacji, energetyki i nadzoru. Jej dojrzała konstrukcja i niezawodne działanie sprawiają, że jest preferowanym wyborem dla projektów na całym świecie.

Opis produktu

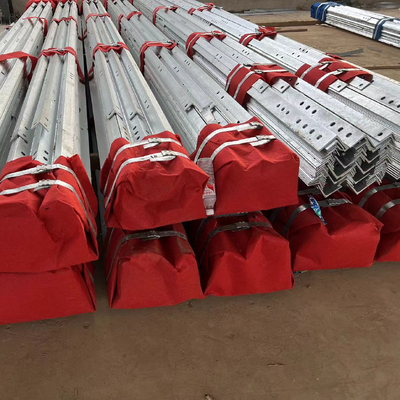

Szczegóły pakowania:Wieża telekomunikacyjna będzie pakowana w ocynkowane taśmy zgodnie z wymaganiami klienta.

Dostawa:Wysyłka w ciągu 20 dni po zapłacie z portu Tianjin

Elementy wieży:Jedna wieża stalowa jest podzielona na kilka pakietów.

Śruby:Worek Pacrum.lon lub stal

Specjalizujemy się w projektowaniu i produkcji niestandardowych wież stalowych do zastosowań telekomunikacyjnych, monitoringu, obserwacji i bezpieczeństwa. Poniżej znajdują się szczegółowe informacje o produkcie:

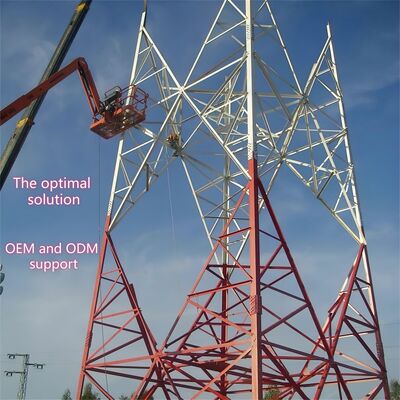

Jaka jest struktura kratownicowa 4-nogowej wieży z kątowników stalowych?

Struktura kratownicowa 4-nogowej wieży z kątowników stalowych to krzyżowa, kratownicowa rama, która łączy cztery pionowe nogi wieży wykonane z kątowników stalowych. Składa się z połączonych elementów stalowych (zazwyczaj kątowników stalowych lub prętów kratownicowych), tworząc wzór przypominający sieć, który równomiernie rozkłada obciążenia – w tym własny ciężar wieży, ciężar wyposażenia, wiatr, siły sejsmiczne i obciążenia lodem – na wszystkie cztery nogi. Ta struktura jest zintegrowana na całej wysokości wieży, uzupełniając zwężający się projekt wieży (szerszy u podstawy, węższy u góry), aby zwiększyć integralność strukturalną i stabilność. Konfiguracja kratownicowa równoważy wysoką wytrzymałość z lekką wydajnością, minimalizując zużycie materiału przy jednoczesnym maksymalizowaniu nośności i odporności na ekstremalne warunki środowiskowe. Ułatwia również przepływ powietrza, zmniejszając opór wiatru i dalej poprawiając ogólną stabilność wieży.

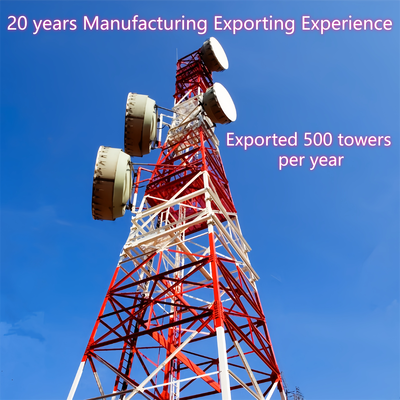

Jak zamontować antenę MW na 4-nogowej wieży z kątowników stalowych?​

Montaż anteny mikrofalowej (MW) na 4-nogowej wieży z kątowników stalowych odbywa się w systematycznym, zgodnym z przepisami bezpieczeństwa procesie:

1. Przygotowanie przed instalacją: Zweryfikuj nośność wieży, aby upewnić się, że może ona udźwignąć ciężar anteny MW (w tym anteny, wspornika montażowego i powiązanego osprzętu). Sprawdź, czy konstrukcja wieży jest zgodna z odpowiednimi normami (np. TIA/EIA-222-G/F) dotyczącymi montażu wyposażenia.
2. Instalacja wspornika: Zamontuj dedykowane wsporniki antenowe/mikrofalowe (dostarczone z wieżą lub wykonane na zamówienie) w wyznaczonych punktach montażowych na korpusie wieży lub platformie wyposażenia. Wsporniki te są mocowane za pomocą śrub o wysokiej wytrzymałości (zgodnych z normą ISO 898 klasy 6.8/8.8), aby zapewnić pewne połączenie z konstrukcją kratownicową lub nogami wieży.
3. Podnoszenie i pozycjonowanie anteny: Użyj dźwigów lub specjalistycznego sprzętu podnoszącego, aby podnieść antenę MW na docelową wysokość (zazwyczaj na górnych sekcjach wieży lub dedykowanej platformie wyposażenia). Upewnij się, że antena jest wyrównana z zamierzonym punktem komunikacji (w razie potrzeby dostosuj azymut i elewację).
4. Mocowanie anteny: Zamocuj antenę MW do zainstalowanych wcześniej wsporników za pomocą kompatybilnego osprzętu, dokręcając śruby do określonego momentu obrotowego za pomocą skalibrowanych narzędzi. Upewnij się, że antena jest wypoziomowana i stabilna, bez luzów i ruchów.
5. Routing i integracja kabli: Poprowadź kable sygnałowe anteny przez zintegrowane koryta kablowe wieży, aby chronić je przed uszkodzeniami środowiskowymi. Podłącz kable do odpowiedniego wyposażenia (np. nadajników/odbiorników) u podstawy wieży lub na pośredniej platformie, zapewniając odpowiednią izolację i wodoodporność.
6. Kontrola końcowa: Przeprowadź kontrolę wizualną, aby potwierdzić, że antena jest bezpiecznie zamontowana, wsporniki są nienaruszone, a kable są prawidłowo zorganizowane. Przetestuj transmisję sygnału anteny, aby zweryfikować wyrównanie i funkcjonalność, przestrzegając przez cały czas protokołów bezpieczeństwa.

Jaka jest główna konstrukcja 4-nogowej wieży z kątowników stalowych?

Główna konstrukcja 4-nogowej wieży z kątowników stalowych to samonośna rama zaprojektowana z myślą o stabilności i nośności, składająca się z trzech kluczowych elementów:

• Cztery pionowe nogi z kątowników stalowych: Główne elementy nośne, wykonane z wysokiej jakości stali konstrukcyjnej (np. Q235B, Q345B, Q420; zgodne z ASTM A36/A572) i rozmieszczone w konfiguracji kwadratowej podstawy. Nogi te przenoszą całkowity ciężar wieży (w tym wyposażenia i obciążeń środowiskowych) na fundament.
• Połączenia kratownicowe: Krzyżujące się elementy stalowe (kątowniki stalowe lub pręty kratownicowe), które łączą cztery nogi poziomo i po przekątnej. Ten system kratownicowy równomiernie rozkłada obciążenia na całą konstrukcję, zwiększa sztywność i odporność na siły boczne (wiatr, aktywność sejsmiczna), tworząc charakterystyczny wzór kratownicowy wieży.
• Zwężający się projekt ramy: Wieża stopniowo zwęża się od podstawy do góry (szersza na dole, węższa na górze), optymalizując integralność strukturalną poprzez koncentrację materiału tam, gdzie obciążenia są największe (u podstawy) i zmniejszając opór wiatru na wyższych wysokościach.

Dodatkowe elementy konstrukcyjne (np. platformy wyposażenia, drabiny, korytka kablowe) są zintegrowane z główną ramą, aby wspierać praktyczne funkcje, ale cztery pionowe nogi i połączenia kratownicowe stanowią kręgosłup konstrukcyjny wieży.

Platforma, drabina 4-nogowej wieży z kątowników stalowych

A. Platforma

• Cel: Służy jako podwyższona, stabilna przestrzeń robocza do instalacji, konserwacji lub inspekcji wyposażenia (np. anten MW, anten 5G, urządzeń nadzoru) i elementów wieży. Zapewnia również bezpieczne miejsce odpoczynku dla pracowników podczas wspinaczki.
• Cechy konstrukcyjne: Zazwyczaj wykonana z ocynkowanej stali (zgodnej z ASTM A123/ISO 1461 pod kątem odporności na korozję) i zintegrowana z konstrukcją kratownicową wieży na określonych wysokościach. Platformy mogą być wyposażone w balustrady bezpieczeństwa, powierzchnie antypoślizgowe i włazy dostępu, aby zapewnić bezpieczeństwo pracowników. Są zaprojektowane tak, aby wytrzymać ciężar pracowników, narzędzi i wyposażenia, zgodnie z ogólną nośnością wieży.
• Personalizacja: Może być dodawana na wielu wysokościach w zależności od potrzeb projektu (np. w pobliżu punktów montażu anten lub w połowie wysokości wieży do konserwacji).

B. Drabina

• Cel: Dedykowany system bezpiecznego dostępu, który umożliwia pracownikom wspinanie się po wieży, aby dotrzeć do platform, wyposażenia lub górnych sekcji w celu instalacji, inspekcji lub napraw.
• Cechy konstrukcyjne: Wykonana z ocynkowanej stali dla trwałości i odporności na korozję, z równomiernie rozmieszczonymi szczeblami (zgodnie z branżowymi normami bezpieczeństwa) dla wygodnego wspinania. Kluczowe cechy bezpieczeństwa obejmują poręcze, systemy zabezpieczające przed upadkiem (np. prowadnice linowe dla uprzęży) i czasami osłony klatkowe zapobiegające upadkom. Drabina jest przymocowana pionowo do nóg wieży lub kratownicy, zapewniając bezpieczną i stabilną ścieżkę.
• Zgodność: Zaprojektowana zgodnie z przepisami bezpieczeństwa i normami branżowymi (np. TIA/EIA-222-G/F), priorytetowo traktując ochronę pracowników podczas dostępu pionowego.

Razem platforma i drabina zwiększają użyteczność wieży, umożliwiając bezpieczny i wydajny dostęp do wyposażenia i elementów na dużych wysokościach, wspierając bieżącą eksploatację i konserwację.

​

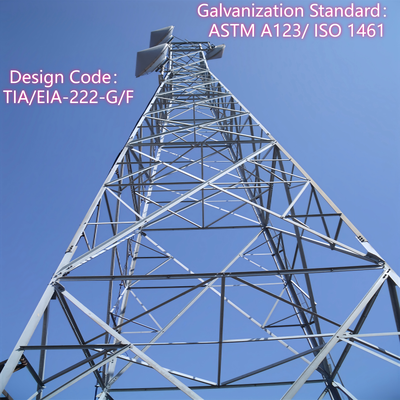

Testowanie galwanizacji wieży z kątowników stalowych

Galwanizacja jest kluczową obróbką powierzchniową dla 4-nogowych wież kratownicowych z kątowników stalowych, zapewniającą długoterminową odporność na korozję, aby wytrzymać trudne warunki zewnętrzne i przedłużyć żywotność wieży o ponad 20 lat. Poniżej znajduje się uproszczony przegląd jej testowania galwanizacji:

1. Główne cele testowania

• Zapewnienie wystarczającej grubości powłoki dla trwałej ochrony antykorozyjnej.
• Weryfikacja jednorodności powłoki cynkowej i silnej przyczepności (zapobieganie łuszczeniu się/odpryskiwaniu).
• Sprawdzenie braku krytycznych wad (np. goła stal, pęknięcia, wżery).
• Zgodność z normami międzynarodowymi (ASTM A123, ISO 1461).

2. Kluczowe metody testowania (przeprowadzane po fabryce i po instalacji)

• Grubość powłoki: Użyj magnetycznych mierników grubości (bezdestrukcyjnych) lub mikrometrów (tylko próbki destrukcyjne); minimum 85–120 μm (grubsza dla trudnych warunków).
• Przyczepność: Test zginania (180°), test młotkowy lub test nacięć krzyżowych nożem – niedopuszczalne jest odrywanie się powłoki.
• Kontrola wizualna: Sprawdzenie obecności gołej stali, pęknięć, nierównomiernego osadzania się cynku lub zanieczyszczeń; dopuszczalne są drobne nierówności, jeśli nie wpływają na działanie.
• Odporność na korozję: Test mgły solnej (ASTM B117/ISO 9227) przez 100–500 godzin (odporność na rdzę); opcjonalne długoterminowe badania terenowe.
• Opcjonalna analiza chemiczna: AAS/XRF w celu potwierdzenia czystości cynku ≥98% i wykrycia zanieczyszczeń.

3. Normy zgodności

Przestrzeganie norm ASTM (A123, B117, A572), ISO (1461, 9227, 898), kodów projektowych wież (TIA/EIA-222-G/F) i lokalnych przepisów.

4. Kontrole punktowe po instalacji

• Ponowny pomiar grubości w krytycznych połączeniach.
• Inspekcja pod kątem uszkodzeń (zadrapania, wgniecenia) i ewentualne poprawki farbą bogatą w cynk.
• Weryfikacja integralności powłoki w otworach na śruby i obszarach o dużym zużyciu.

Testowanie to zapewnia niezawodność powłoki galwanicznej, wspierając wydajność wieży w zastosowaniach infrastrukturalnych.

Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Pakowanie i wysyłka

Certyfikaty

​Kliknij tutaj, aby uzyskać więcej informacji!!!!!!

Dostosowane typy produktów i zalety

Wieża samonośna 
Wieża samonośna to zazwyczaj wieża 3- lub 4-nogowa, wykonana ze stalowych rur lub kątowników. Połączenia wież rurowych realizowane są za pomocą kołnierzy, a wież z kątowników stalowych za pomocą nakrętek i śrub. 
Cechy: 
1. Mały współczynnik obciążenia wiatrem, wysoka odporność na wiatr. 
2. Oszczędność zasobów gruntowych, dogodna lokalizacja. 
Wygodny transport i instalacja. 

Wieża ze stali rurowej
Wieża rurowa odnosi się do samonośnej wysokiej konstrukcji stalowej z kolumną wieży wykonaną ze stalowych rur i sekcją korpusu wieży w kształcie trójkąta. Jej główne cechy to to, że trzy kolumny wieży rurowej są wykonane ze stalowych rur, a sekcja korpusu wieży ma kształt trójkąta, co stanowi wysoką konstrukcję stalową różniącą się od kątowników stalowych.

Wieża monopolska

Wieża monopolska to powszechnie stosowany typ, o pięknym wyglądzie, zajmujący niewielką powierzchnię od 9 do 18 metrów kwadratowych, opłacalny i przyjęty przez większość budów. Korpus wieży przyjmuje bardziej rozsądny przekrój, który jest łączony za pomocą śrub o wysokiej wytrzymałości lub nakładania (połączenie wsuwane). Charakteryzuje się łatwością instalacji i może być dostosowana do różnych skomplikowanych terenów.

Wieża odciągowa 
Wieża odciągowa ma nowatorski wygląd, a jej największą cechą jest wzmocnienie za pomocą stalowych lin odciągowych. Wieża odciągowa jest powszechnym typem wieży komunikacyjnej, która jest ekonomiczna i praktyczna. Jest lżejsza i tańsza od innych. Jest bardzo odpowiednia dla rozległych obszarów geograficznych. 

Wieża obserwacyjna
Wieża obserwacyjna to wielofunkcyjny budynek służący głównie do obserwacji otoczenia i odgrywający ważną rolę w wielu dziedzinach. Jej konstrukcja kładzie nacisk na harmonię i jedność ze środowiskiem naturalnym, a styl architektoniczny jest zazwyczaj skoordynowany z otoczeniem. Wieże obserwacyjne składają się zazwyczaj z korpusów wież, platform, wież i drabin, o zwartej i trwałej konstrukcji.

Kamuflowana wieża drzewiasta
Kamuflowana wieża drzewiasta to również rodzaj sztucznego drzewa, podobnego do wieży bionicznej, na podstawie przypominającej prawdziwe drzewo, plus staranne wykonanie, po umieszczeniu wśród prawdziwych drzew w obszarze widokowym, parku i placu, będzie częścią natury. 
Cechy: 
1. Wykwintna struktura i wspaniały wygląd. 
2. Silna stabilność strukturalna i długa żywotność. 
3. Małe pokrycie powierzchni i duży efekt ekonomiczny.

Nasze usługi

JIAYAO CO., LTD. jest profesjonalnym producentem wież telekomunikacyjnych, zatwierdzonym przez ISO9001. Jesteśmy zaangażowani w dostarczanie klientom najbardziej zoptymalizowanych rozwiązań i najlepszych wież komunikacyjnych. Wiele produktów zostało wyeksportowanych do USA, Europy i innych 55 różnych krajów.
Specjalizujemy się w projektowaniu i produkcji wież z kątowników stalowych, wież rurowych, wież monopodowych, wież sosnowych, wież odciągowych i wież obserwacyjnych. Nasze działy obejmują projektowanie, badania i rozwój, inspekcję, laboratorium, kontrolę jakości, galwanizację i działy wież stalowych. Nasze surowce pochodzą od znanych hut stali w Chinach: HBIS Group, Baowu Steel Group, Shougang Group.
​

Jeśli potrzebujesz, zapraszamy Cię 24 godziny na dobę!
